14
VQT4V59

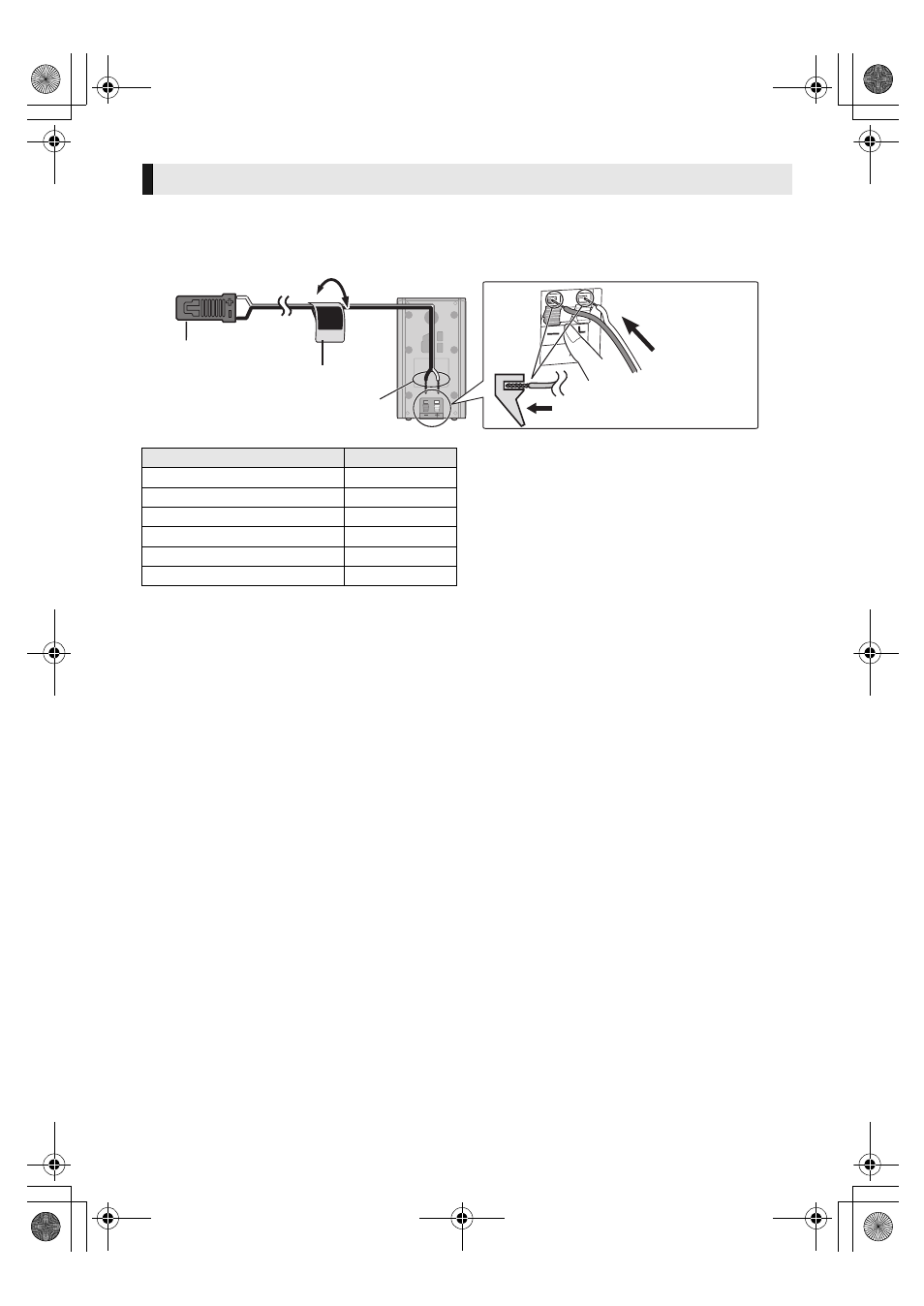

Прикрепите наклейку кабеля подключения к акустической колонке (входит в комплект) и подключите
кабели к колонкам.
≥ [BTT500] При подключении колонок с дополнительной беспроводной системой SH-FX71 (> 12) используйте
поставляемые в комплекте кабели для подключения колонок SH-FX71.
напр., [BTT500] колонки объемного звучания
Подсоединить кабелиподключения колонок.
SURROUND
Lch
Подайте вперед
r: Белый
s: Синий линия
Наклейка кабеля колонки
(входит в комплект)
Разъем
Обозначение колонки
Наклейка кабеля колонки
Разъем
1
FRONT Lch 1
Белый
2
FRONT Rch 2
Красный
3
SURROUND Lch 3
Синий
4
SURROUND Rch 4
Серый
5
CENTER 5
Зеленый
6
SUBWOOFER 6
Фиолетовый
