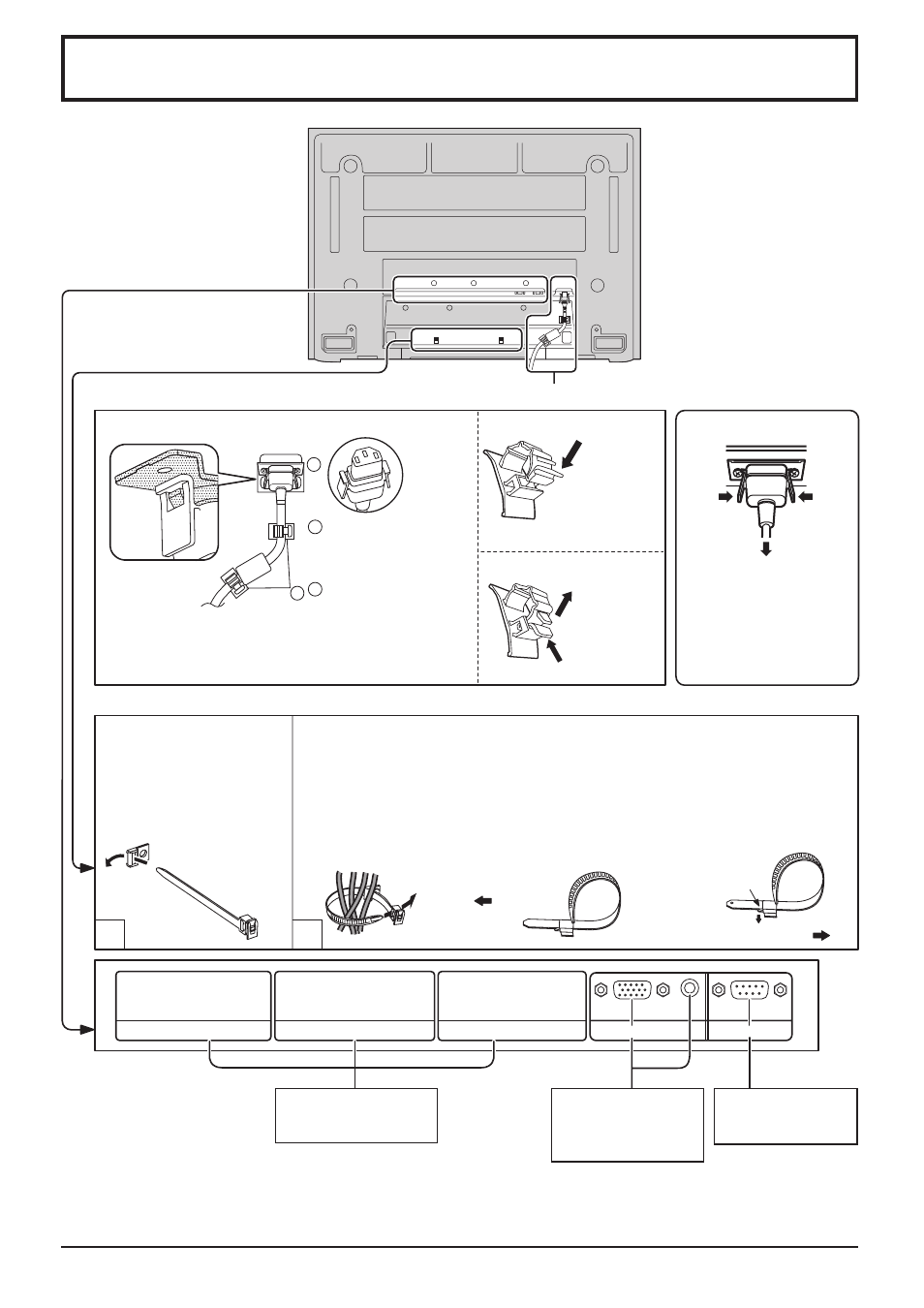

Подсоединения
Подсоединение шнура переменного тока (см. стр. 12)
– Ленты фиксации шнуров Надежно закрепите все выступающие шнуры лентами.
Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке.
Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту
фиксации вокруг них, а затем протяните указанный конец через замыкающий
блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров
для минимизации их натяжения (особенно для сетевого шнура),
плотно свяжите в пучок все шнуры с помощью прилагаемой ленты
фиксации.
Чтобы затянуть:
Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
– Крепление шнура переменного тока
От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 10)
От разъема SERIAL
на компьютере
(см. стр. 11)
Дополнительный блок
входных разъемов
(с крышкой)
Примечание:
Убедитесь в том, что шнур переменного тока
зафиксирован как с левой, так и с правой стороны.
Нажмите,
чтобы фиксатор
защелкнулся.
1. Держите ручку
нажатой.
Отсоединение сетевого шнура
Отсоедините сетевой шнур,
нажав на два рычажка.
Закрытие
Открытие
1
Подсоедините сетевой
шнур к корпусу дисплея.
Вставьте сетевой шнур,
пока он не защелкнется.
2
Зафиксируйте сетевой
шнур с помощью
зажима, прикрепленного
к аппарату.
Примечание:
П р и отс о ед и н е н и и ш н ур а
переменного тока обязательно
сначала отсоедините штепсельную
вилку шнура переменного тока от
сетевой розетки.
2. Потяните.
