10
Подсоединения
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
Примечания:
• В связи с недостатком свободного места возможны затруднения при подсоединении к разъему входа ПК кабеля
Mini D-sub 15P с ферритовым сердечником.
• Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 15 до 110 кГц и частотой вертикальной
развертки от 48 до 120 Гц. (Однако сигналы из свыше 1200 строк не могут отображаться правильно).
• Разрешающая способность дисплея составляет не более 768 × 720 точек (TH-37PR10R), 768 × 768 точек (TH-
42PR10R), 640 × 480 точек (TH-42PG10R) при установке режима формата на “4:3”, и 1024 × 720 точек (TH-37PR10R),
1024 × 768 точек (TH-42PR10R), 852 × 480 точек (TH-42PG10R) при установке режима формата “16:9”. Если
разрешение дисплея превышает эти максимальные значения, он может не отображать детали с достаточной
четкостью.
• Разъемы входа с ПК являются DDC2B-совместимыми. Если подключаемый компьютер не DDC2B-совместимый,
Вам понадобится на время подсоединения изменить настройки компьютера.
• Некоторые модели ПК не могут быть подключены к телевизору.
• Для компьютеров, оборудованных разъемом Mini D-sub 15P, совместимом с DOS/V, использование адаптера
необязательно.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.
• Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже указанного
диапазона частот.
• Компонентный вход возможен со штырьков 1, 2, 3 разъема мини D-sub 15P.
• Измените установку “Выбор входа: компонент/RGB” в меню “Установка” на положение “Компонентный” (при
компонентном соединении) или “RGB” (при соединении RGB). (см. стр. 33)
Названия сигналов для разъема Mini D-sub 15P
Расположение штекеров
для разъема PC Input

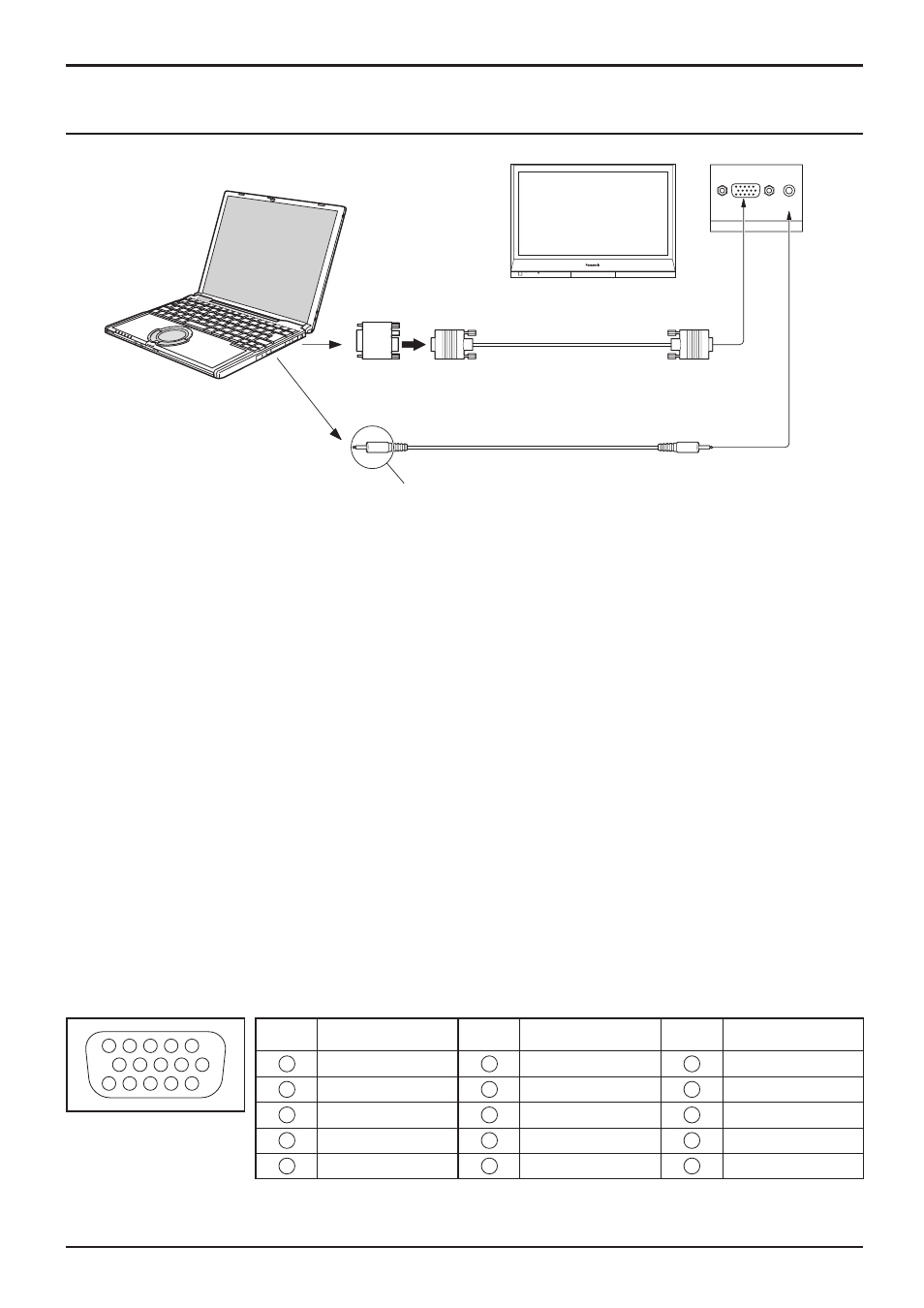

Подсоединение разъемов входа с ПК
AUDIO
PC IN
КОМПЬЮТЕР
Преобразующий адаптер
(при необходимости)
Mini D-sub 15p
RGB
Шнур к ПК
Стерео штепсель
Audio
Подсоедините шнур, который соответствует
разьему аудиовыхода которьютера.
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
Номер
штекера
Название сигнала
1 R (P
R
/C
R
) 6 GND (Заземление) 11 NC (не подключен)
2 G (Y) 7 GND (Заземление) 12 SDA
3 B (P
B
/C
B
) 8 GND (Заземление) 13 HD/SYNC
4 NC (не подключен) 9 NC (не подключен) 14 VD
5 GND (Заземление) 10 GND (Заземление) 15 SCL
