Подсоединения
Подсоединение VIDEO и COMPONENT / RGB IN

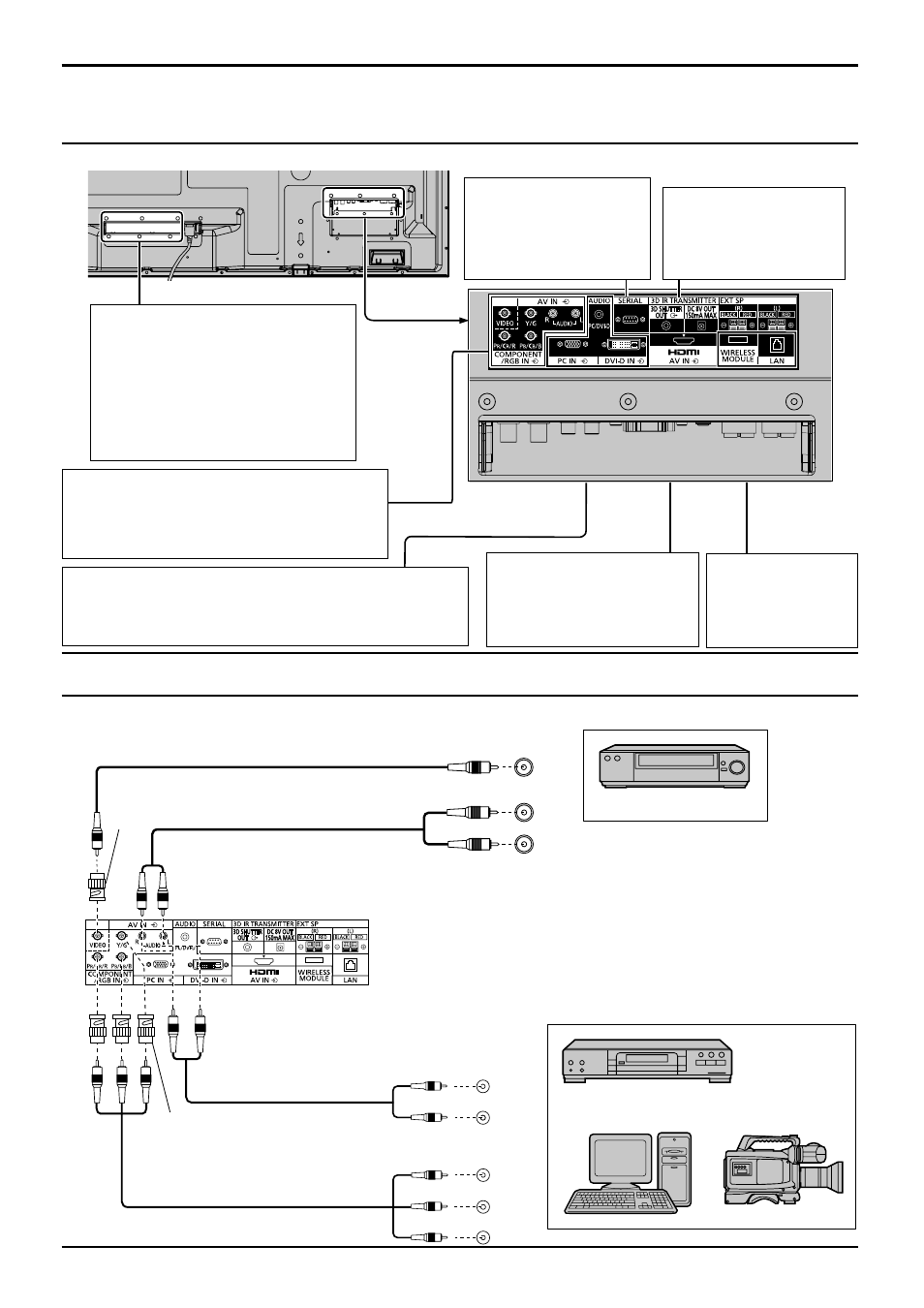

Подсоединение видеооборудования
Разъемы в нижней части плазменного дисплея.
DVI-D IN: Входной разъем DVI-D (см. стр. 12)
PC IN: Разъем входа с ПК
Подключите к видеоразъему на ПК или к другому
оборудованию с выходами Y, P
B
(C
B
) и P
R
(C
R
) (см. стр. 13).
AV IN (HDMI): Входной
разъем HDMI (см. стр. 12)
Подключите к видеооборудованию,
например, к видеомагнитофону
или DVD-проигрывателю.
WIRELESS
MODULE, LAN:
См. “Инструкция
по эксплуатации,
Работа в сети”.
AV IN (VIDEO):
Входной композитный
видеоразъем (см. ниже)
COMPONENT/RGB IN: Входной видеоразъем
Компонентный/RGB
(см. ниже)
Пр. TH-65PF50E
(8Ω,20W[10W+10W])
3D IR TRANSMITTER:
Подключение ИК-
ПЕРЕДАТЧИКА ДЛЯ
3D (дополнительная
принадлежность).
SERIAL:
Этот разъем
используется
для управления
плазменным
дисплеем с ПК
(см. стр. 14)
SLOT:
Слот для установки блока
разъемов (дополнительные
принадлежности) (см. стр. 4)
Примечание:
Правый слот предназначен для установки блока
разъемов со слотом двойной ширины. Блок
разъемов со слотом одинарной ширины не будет
функционировать, если установить его в правый
слот.
11
Примечания:
• Измените установку “Выбор входа: компонент/RGB” в меню “Установка”
на положение “Компонентный” (при подсоединении компонентного
сигнала) или “RGB” (при подсоединении сигнала RGB). (см. стр. 50)
• Сигналы, которые вводятся через разъемы COMPONENT/RGB
IN, соответствуют Синхронизация по сигналу G и Синхронизация
по сигналу Y.
Разъем адаптера
RCA-BNC
AUDIO L-R:
Для VIDEO и
COMPONENT/RGB IN
Разъем адаптера
RCA-BNC
DVD плеер
Видеомагнитофон
Компьютер
Видеокамера RGB
Примечание:
Представленное дополнительное оборудование, кабели
и адаптер не поставляются с данным устройством.
