TH-60PF50E
TH-65PF50E
1
2
Использование зажима
Соответствующим образом закрепите все лишние кабели с помощью зажима.
Примечание:
В комплект поставки данного аппарата входит один зажим. В случае необходимости закрепления кабелей в
трех местах рекомендуется приобрести дополнительные зажимы отдельно.

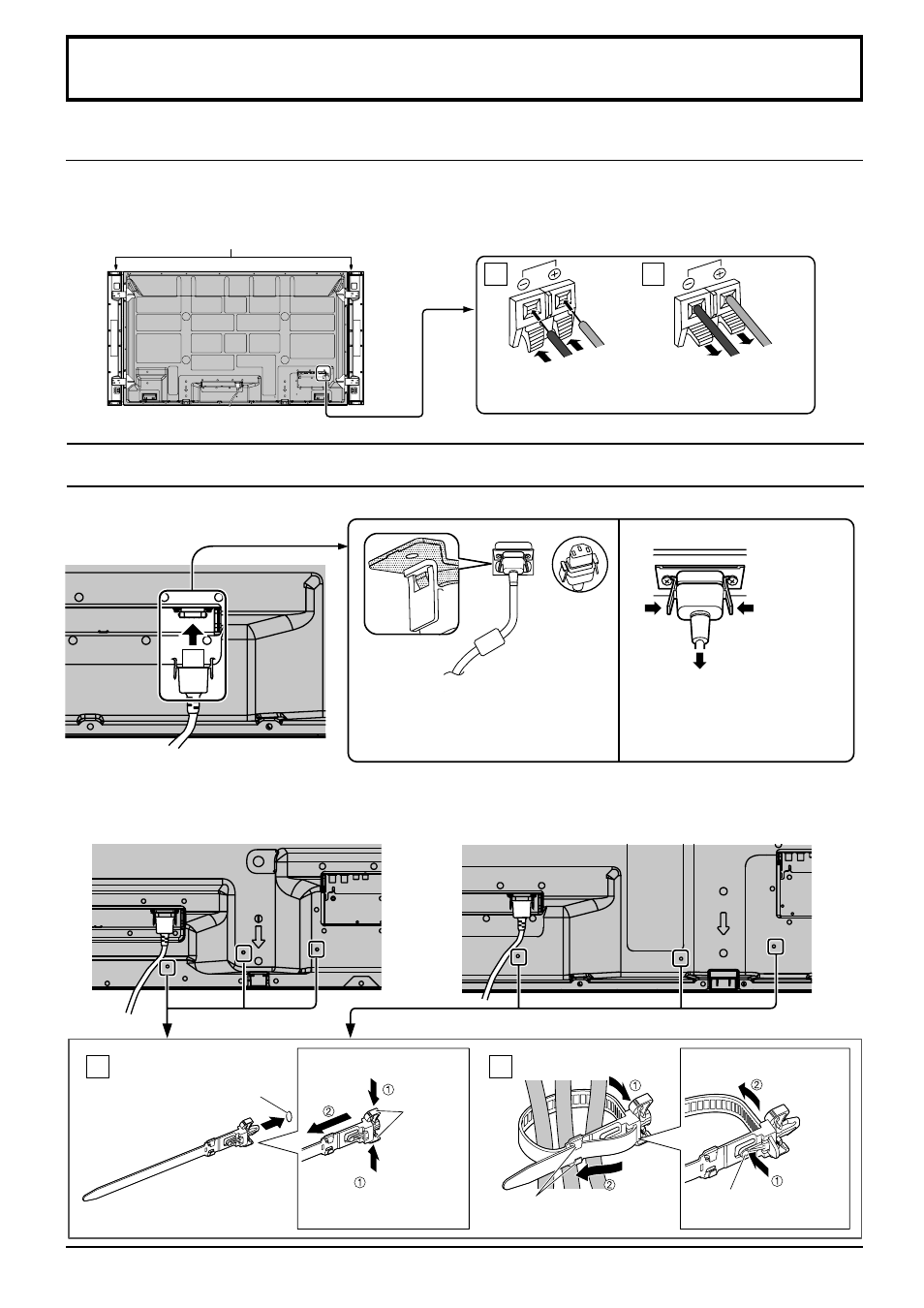

Подсоединение и крепление шнура переменного тока, крепление кабеля
Крепление шнура переменного тока
Отсоединение сетевого шнура
Отсоедините сетевой шнур, нажав
на два рычажка.
Примечание:
При отсоединении шнура переменного тока
обязательно сначала отсоедините штепсельную
вилку шнура переменного тока от сетевой розетки.
отверстие
Чтобы ослабить:
держатели
Чтобы удалить с аппарата:
Вставьте фиксаторв
отверстие.
Закрепите кабели
защелки
Нажимайте
защелки на
обеих сторонах
Проденьте
конец в
держатели
выступ
Нажимайте
на выступ
Прикрепите фиксатор
10
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
Громкоговорители (Дополнительные принадлежности)
Подключение динамиков
Подсоединения
1
2
Нажав на рычажок, вставьте
провод с сердечником.
Черный
Красный
Установите рычажок в
исходное положение.
Черный
Красный
Подсоедините сетевой шнур к корпусу дисплея.
Вставьте сетевой шнур, пока он не защелкнется.
Примечание:
Убедитесь в том, что шнур переменного тока
зафиксирован как с левой, так и с правой стороны.
