PУССКИЙ 53
Техническая информация (продолжение)

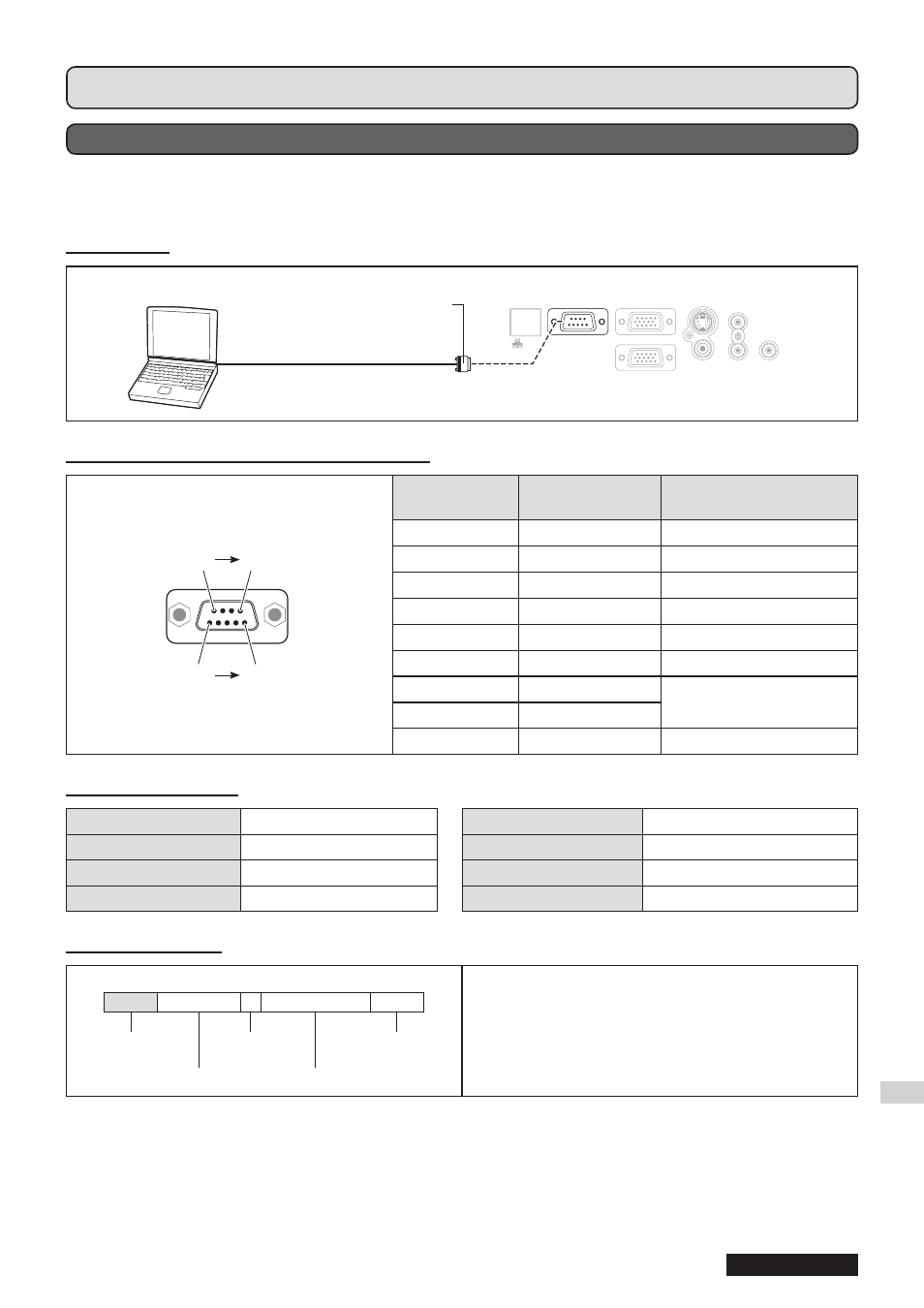

ПОСЛЕДОВАТЕЛЬНЫЙ ВХОД
Последовательный вход, расположенный на панели разъемов проектора, соответствует спецификациям
интерфейса RS-232C. Управление проектором может осуществляться с помощью персонального
компьютера, подключенного к этому разъему.
Соединение
LAN
SERIAL
COMPUTER 1 IN
S-VIDEO
S-VIDEO
IN
VIDEO IN
AUDIO IN
1
2
AUDIO
OUT
OUT
COMPUTER 2 IN
SERIAL
Назначение выводов и названия сигналов
①
⑤
⑥
⑨
No. вывода
Название
сигнала
Содержание
①
NC
②
TXD
Переданные данные
③
RXD
Полученные данные
④
NC
⑤
GND
Заземление
⑥
NC
⑦
RTS
Внутреннее соединение
⑧
CTS
⑨
NC
Установки передачи
Интерфейс
RS-232C
Длина слова
8 бит
Метод синхр.
Асинхронный
Стоп бит
1 бит
Тактовая частота
9600 бит/сек
X параметр
Отсутствует
Проверка на четность Отсутствует
S параметр
Отсутствует
Основной формат
:
Получаемые с компьютера данные состоят из
STX, команды, параметра и ETX.
Вы можете вставить нужный параметр.
ПРИМЕЧАНИЕ.
Данный проектор не может принимать команды в течение 10 секунд после включения лампы. Подождите 10 секунд,
•
прежде чем отправить команду.
При отправке нескольких команд проверяйте получение ответа от проектора на первую команду, прежде чем
•
отправить следующую.
Если нужно отправить команду, не требующую параметров, двоеточие (:) не требуется.
•
Если с персонального компьютера отправлена неправильная команда, то с проектора на компьютер будет отправлена
•
команда ER401.
Компьютер
D-sub 9-штыревой (штекер)
Последо-
вательный
разъем
(гнездо)
STX
Команда
Параметр
ETX
Начальный байт
(02 ч)
1 байт
Конечный
(03 ч)
3 байта
1 байт - 4 байта
