Сведения о проекторе (продолжение)
①
③
⑩
⑨
④
⑥
⑤
⑦
②
⑧

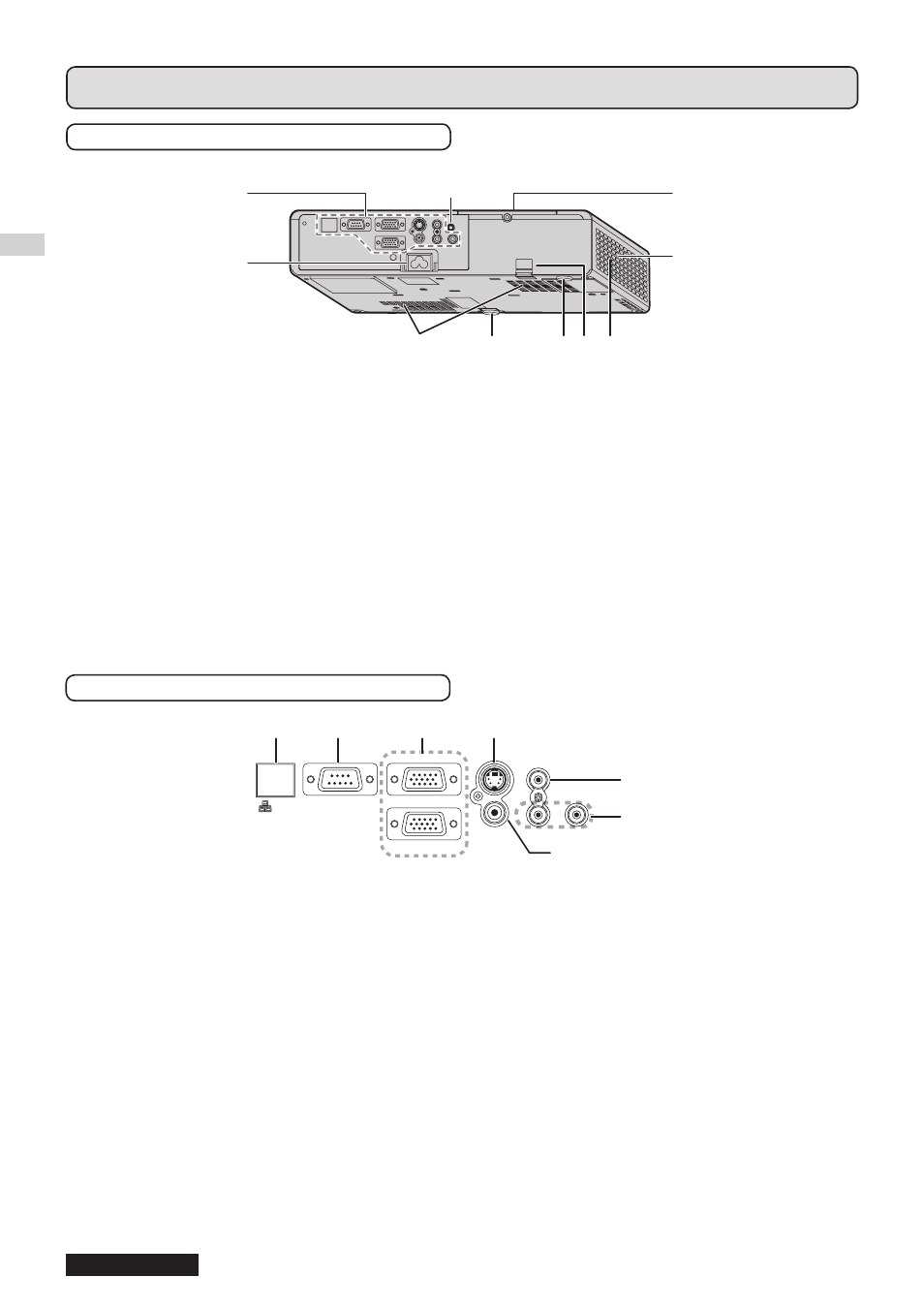

① Разъемы
② Датчик приема сигнала пульта
дистанционного управления
③ ВХОД ПИТАНИЯ
Подключение шнура питания для снабжения
проектора электрическим током. ( стр. 20)
④ Отверстие входа воздуха
⑤ Регуляторы передних ножек
Регулировка угла проекции. (
⑥ Регуляторы задних ножек
Регулировка угла проекции.
⑦ Замок защиты от кражи
Вставьте в замок трос для защиты от кражи.
⑧ Отверстие выхода воздуха
Из этого отверстия выходит горячий воздух.
⑨ Динамик
⑩ Отсек лампового блока ( стр. 48)
Вид сзади и снизу
① Подключение сетевого кабеля. (см. раздел
«Руководство по эксплуатации в сети».)
② Подключение к компьютеру для управления
проектором. ( стр. 19, 53)
③ Подключение кабеля компьютера или
сигнального кабеля YP
B
P
R
④ Подключение кабеля S-VIDEO. ( стр. 18)
⑤ Подключение КОМПОЗИТНОГО видеокабеля.
⑥ Подключение аудиокабелей для входного
аудиосигнала. ( стр. 19)
⑦ Подключение аудиокабеля для передачи
аудиосигнала на подключенное оборудование.
При подключении к данному разъему звук не
будет подаваться на встроенный динамик.
ПРИМЕЧАНИЕ.
Не кладите руки и не размещайте какие-либо предметы рядом с отверстием выхода воздуха, так как это может
•
привести к повреждению продукта.
Не приближайте лицо и руки, а также предметы, которые чувствительны к воздействию тепла, к этому отверстию. Из
•
этого отверстия выходит горячий воздух.
Разъемы
LAN
SERIAL
COMPUTER 1 IN
S-VIDEO
IN
VIDEO IN
AUDIO IN
1
2
AUDIO
OUT
COMPUTER 2 IN
①
②
③
④
⑤
⑥
⑦
ПРИМЕЧАНИЕ.
Используйте только поставляемый с проектором шнур питания.
•
Не закрывайте вентиляционные отверстия для воздуха.
•
