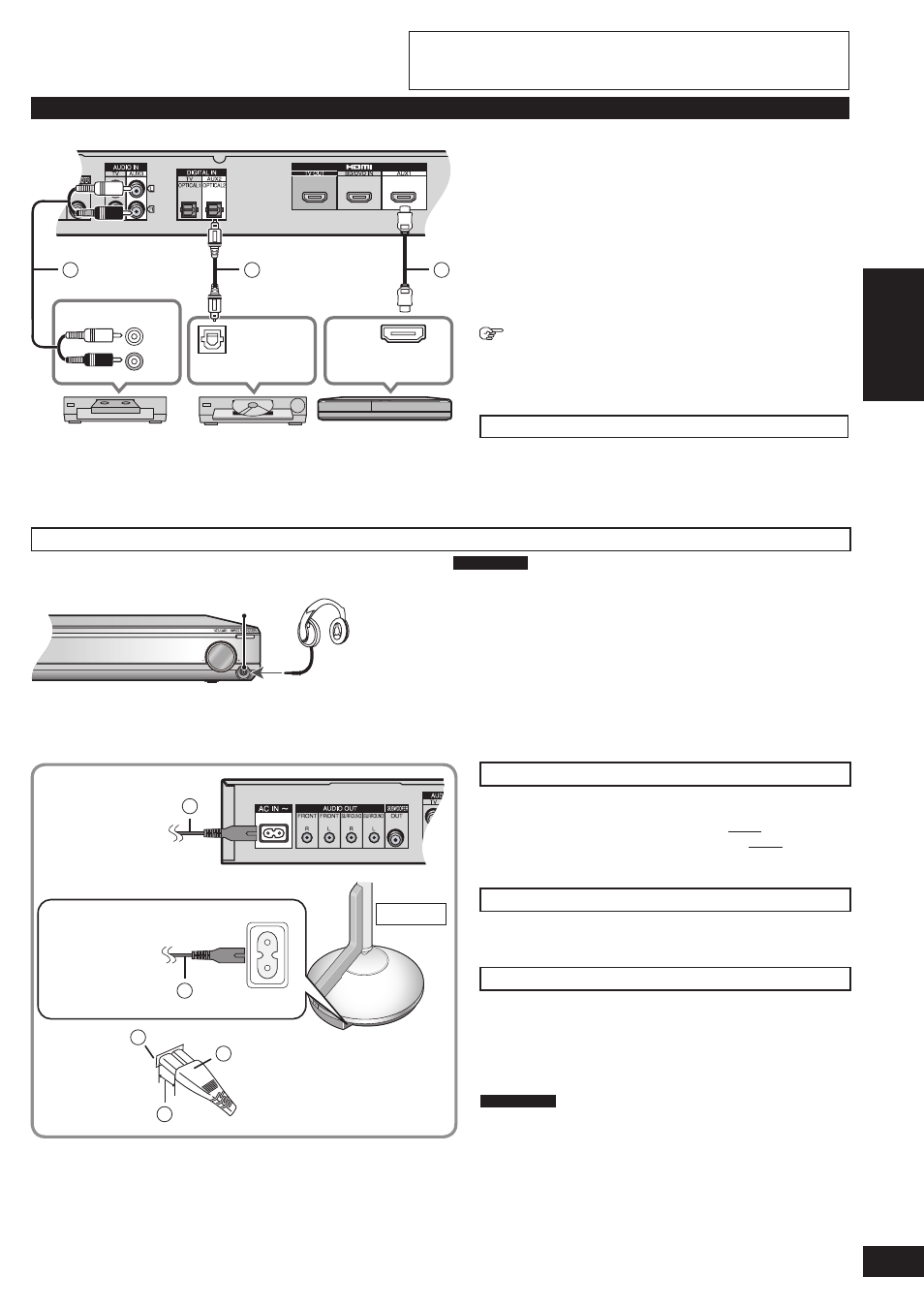

Другие подключения
Для подключения настоящей системы к телевизору см. стр. 6.
Для выбора нужного типа видеокабеля
ознакомьтесь с инструкцией для аппаратуры,
которую вы подключаете.
1
Кабель HDMI (приобретается отдельно)
Для подключения видеокабеля и аудиокабеля см. раздел
«Подключение аппаратуры к разъемам аудио (DVD плеер и т.д.)»
(
➜ стр. 6)
.
2
Волоконно-оптический кабель (приобретается отдельно)
• Форма и положение штекера должны соответствовать разъему.
•
Не сгибайте!
3
Звуковой стереокабель (приобретается отдельно)
Подключение DVD рекордера со встроенны
видеомагнитофоном
(Если у DVD рекордера есть разъем выхода DVD и выход
разъем выхода DVD/VHS, сделайте следующие подключения.)
Для разъема выхода DVD сделайте подключение 2.
Для разъема выхода DVD/VHS сделайте подключение 3.
Подключение сабвуфера (приобретается отдельно)
Подключите при помощи монофонического
соединительного кабеля (приобретается отдельно).
К разъему выхода сабвуфера можно подключить активный сабвуфер из
имеющихся в продаже (со встроенным усилителем) (приобретается отдельно)
Если вы желаете прослушивать более глубокое звучание низких частот, (
➜ стр. 3).
Использование с наушниками
Убавьте громкость до минимального значения.
• Тип штекера: 3,5 мм миниатюрный штекер, стерео.
• Во избежание повреждения слуха не слушайте долгое время.
• Многоканальные сигналы принудительно сводятся в 2 канала и
воспроизводятся. (2CH MIX)
Однако при воспроизведении аудио DVD воспроизводятся
передний левый и правый сигналы.
• Сильное звуковое давление от наушников может вызвать потерю
слуха.
1
Сетевая розетка
(Переменного
тока, 110 до 240 В,
50/60 Гц)
Подключение сетевого шнура
Основной блок
Подключите сетевой шнур после того, как
подключены все другие кабели.
Настоящая система потребляет примерно 0,5 Вт, если сетевой
шнур подключен к сетевой розетке (примерно 0,2 Вт в режиме
ожидания (режим HDMI выключен) (
➜ стр. 14)).
1
Сетевой шнур (входит в комплект)
Динамики
Потребление электроэнергии динамиком в режиме ожидания
описано на стр. 9.
2
Сетевой шнур (входит в комплект)
Подключение разъема
3
Вход питания аппарата
4
Разъем
5
Примерно 6 мм
Даже если разъем вставлен до упора, в зависимости от типа входа питания
передняя часть разъема может выступать наружу, как показано на рисунке.
Это не влияет отрицательно на работу системы.
• Если система долго не используется, для экономии
электроэнергии отключите ее от сетевой розетки.
• Обязательно выключите питание системы перед тем, как
отключать сетевой шнур от розетки.
• Если отключить сетевой шнур, не выключив систему,
некоторые из настроек могут не сохраниться.
• Прилагаемые сетевые шнуры предназначены
для использования только с настоящей системой.
Использование их с другой аппаратурой запрещается.
Запрещается использовать с настоящей системой сетевой
шнур от другой аппаратуры.
2
5
3
4
AC IN 㨪
Вид сбоку
Сетевая розетка
(Переменного
тока, 110 до
240 В, 50/60 Гц)
• Перед выполнением любых подключений выключите всю аппаратуру.
• При подключении аппаратуры руководствуйтесь
соответствующими инструкциями по эксплуатации.
1
2
3
Плеер дисков
Blu-ray/DVD
рекордер и т.д.
Выход видео/
аудио HDMI
DVD плеер и
т.д.
Цифровой
аудиовыход
(оптический)
Аудиовыход
L
R
Видеомагнитофон,
CD плеер и т.д.
Основной блок
W Гнездо (наушников)
Наушники
(приобретаются
отдельно)
Примечание
Примечание
По
дк
лю
чение
до
м
ашнег
о
кино
театра
/По
дк
лю
чение
се
тев
ог
о
шну
ра
7
