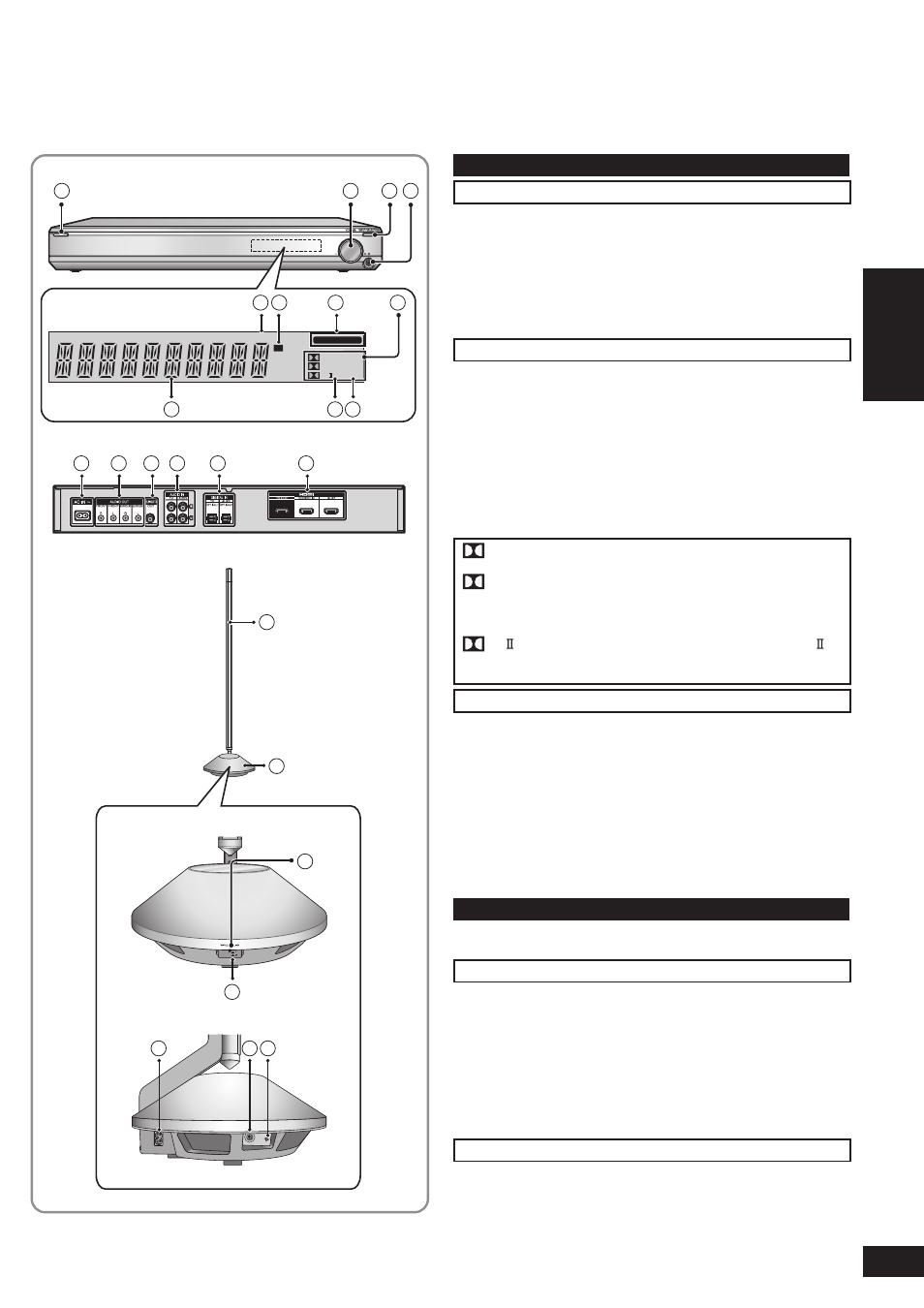

Руководство по органам управления
PCM
W
DIGITAL DTS
PL
SFC
MIX
VS
DIGITAL INPUT
AC IN 㨪
TEST
ID
1
5 6
7
8
9
10
12
13
14 15
16
17
11
2
3 4
18
19
20
21
22
23 24
Основной блок (блок управления)
Вид спереди
1
Включатель питания standby/on (8) (
➜ стр. 8, 10)
Нажмите включатель, чтобы переключить aппapaт из режима
включено в режим ожидания и наоборот. B pежимe ожидания
aппapaт тем не менее потpебляет небольшое количество
электpоэнеpгии.
2
Для регулировки громкости (
➜ стр. 10)
3
Селектор входов [INPUT SELECTOR] (
➜ стр. 10)
4
Для подключения наушников (
➜ стр. 7)
Дисплей
5
Если поступает сигнал PCM или настройка входного
сигнала зафиксирована на PCM
(➜ стр. 15)
6
Дисплей беспроводного подключения (горит при
нормальной работе беспроводных динамиков.) (
➜ стр.9)
7
Если входной сигнал – цифровой.
8
Если настройка входного сигнала зафиксирована на DTS
(➜ стр.15)
9
Дисплей для общей информации
bk
Цифровой сигнал объемного звучания/Звуковое
поле
(➜ ниже, стр. 11)
bl
Если эффект звукового поля выключен нажатием [–SETUP, OFF]
(
➜ стр. 11) или при использовании наушников (➜ стр. 7)
DIGITAL
: Источники Dolby Digital
DTS :
Источники DTS (цифровой кинотеатр)
VS
: При работе Dolby Virtual Speaker
(виртуальный динамик Dolby)
SFC :
При использовании режима SFC
(управление звуковым полем)
PL
: При использовании декодера Dolby Pro Logic
(При использовании функции Dolby Virtual Speaker
с источником стереосигнала с 2 каналами)
Вид сзади
bm
Разъем сетевого питания (
➜ стр. 7)
bn
Разъем аудиовыхода
Разъемы аудиовыхода можно использовать, если функция
беспроводного подключения не используется, а воспроизведение
осуществляется через другие динамики, подключенные к внешнему
усилителю. Для подключения каждого канала к разъемам аудиовхода
внешнего усилителя используйте монофонические аудиокабели,
имеющиеся в продаже (с монофоническим миниатюрным штекером).
bo
Разъем выхода сабвуфера (
➜ стр. 7)
bp
Разъем аудиовхода (
➜ стр. 6, 7)
bq
Разъем цифрового входа (
➜ стр. 6, 7)
br
Разъем HDMI (
➜ стр. 6, 7)
Динамик (со встроенным усилителем)
bs
Стойка (средние и высокие частоты)
bt
Основание (динамик НЧ)
Вид спереди
ck
Индикатор [WIRELESS LINK] (беспроводное
подключение) (
➜ стр. 8)
При подключении динамика к сети переменного тока этот индикатор горит
красным светом в режиме ожидания, а при включении динамика – зеленым.
cl
Кнопка включения/выключения аппарата (l ^ k I) (
➜ стр. 8)
Используйте эту кнопку для включения и выключения динамика.
l (выкл.): Динамик в режиме ожидания.
k (вкл.): Динамик включен.
В режиме ожидания динамик потребляет немного энергии.
В режиме ожидания потребляется меньше электроэнергии.
Вид сбоку
cm
Разъем сетевого питания (
➜ стр. 7)
cn
Разъем TEST (проверка)
Он используется для проверки рабочего состояния изделия.
Используется только на заводе-изготовителе. Запрещается
вставлять что-нибудь в разъем.
co
Идентификационный выключатель
Он используется для проверки рабочего состояния изделия и в
обычной эксплуатации не используется.
