Внешнее оборудование, Для прослушивания с помощью громкоговорителей, Av1 av2 av3 – Инструкция по эксплуатации Panasonic TX-PR50S20
Страница 54
HDMI 1
AV 2
AV 1
COMPONENT
AUDIO
IN
AUDIO
OUT
DIGITAL
AUDIO OUT
RGB
S VIDEO
VIDEO
RGB
VIDEO
Y
P
R
R
R
P
B
L
L
HDMI 2
(ARC)
54
или
Оптический цифровой
аудио кабель
Внешнее оборудование

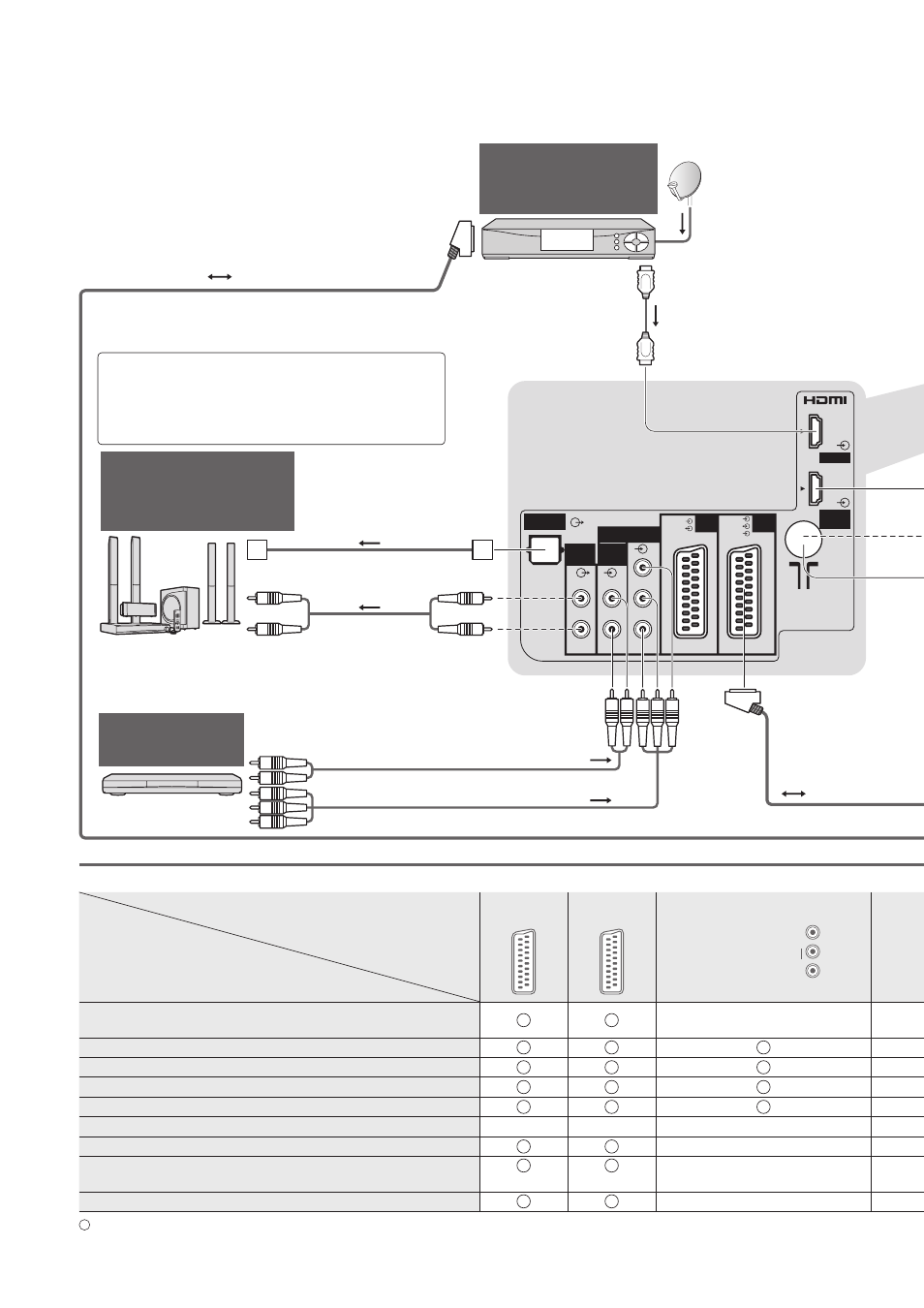

Эти схемы показывают наши рекомендации относительно подсоединения Вашего телевизора к разнообразному оборудованию.
Относительно других соединений примите во внимание инструкции для каждого оборудования, нижеприведенную
таблицу и технические характеристики (стр. 63).
Для просмотра
спутникового
телевещания
Для просмотра
дисков DVD
(Просмотр)
Кабель RCA
(Прослушивание)
Полнопроводной кабель
SCART
Полнопроводной
кабель SCART
DVD плеер
Для прослушивания
с помощью
громкоговорителей
Усилитель с системой
громкоговорителей
Полностью смонтированный
HDMI кабель
Спутниковый
приемник
Для прослушивания многоканального звучания с
внешнего оборудования (например, Dolby Digital
5.1ch) подсоедините оборудование к усилителю.
Относительно подсоединения прочитайте инструкции
по эксплуатации оборудования и усилителя.
Типы оборудования, которое можно подсоединить, для каждого разъема
■
Разъем
Запись / Воспроизведение
(оборудование)
AV1
AV2
AV3
(
Боковая панель
телевизора
)
V
L
R
Для записи / воспроизведения видеокассет / DVD
(ВКМ / проигрыватель DVD)
Для просмотра DVD (DVD плеер)
Для просмотра изображений с видеокамеры (Видео камера)
Для просмотра спутникового телевещания (Спутниковый приемник)
Для игр (Игровая приставка)
Для использования усилителя с акустической системой
Q-Link
VIERA Link
(с HDMI)
(с HDMI)
Прямая запись с телевизора
: Рекомендуемое подсоединение
∗1 : параметр доступен, если усилитель обладает функцией обратного аудиоканала (ARC)
