Страница 10
HDMI 1
AV 2
AV 1
COMPONENT
AUDIO
IN
AUDIO
OUT
DIGITAL
AUDIO OUT
RGB
S VIDEO
VIDEO
RGB
VIDEO
P
B
Y
P
R
L
R
L
R
HDMI 2
(ARC)
HDMI 1
AV 2
AV 1
COMPONENT
AUDIO
IN
AUDIO
OUT
DIGITAL
AUDIO OUT
RGB
S VIDEO
VIDEO
RGB
VIDEO
Y
HDMI 2
(ARC)
P
B
P
R
L
R
L
R
RF OUT
RF IN
10

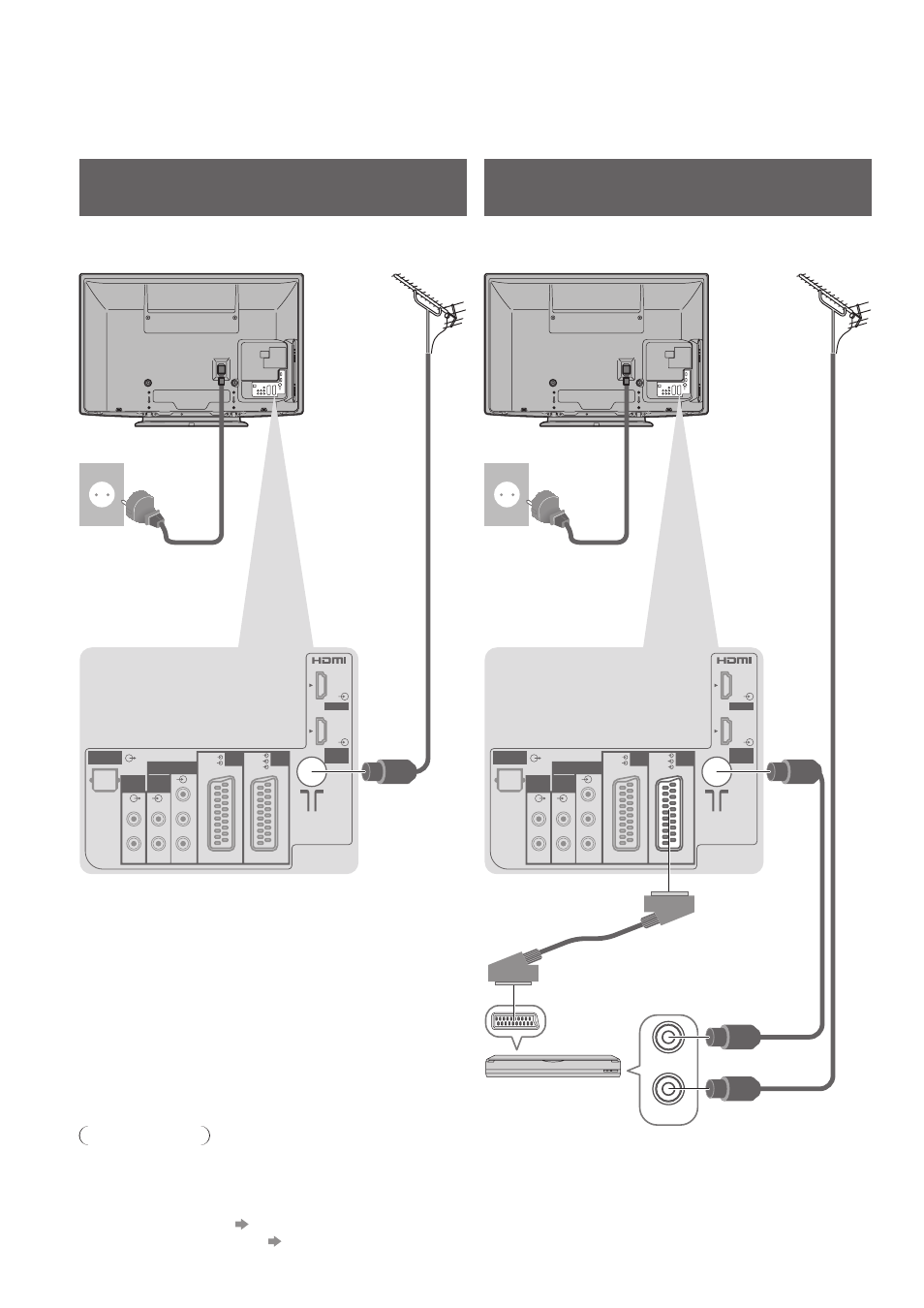

Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат отсоединен от сетевой розетки.
При отсоединении шнура питания обязательно сначала отсоедините штепсельную вилку от сетевой розетки.
Пример 1
Подсоединение антенны
Пример 2
Подсоединение проигрывателя DVD / ВКМ
Tолько телевизор
Телевизор, проигрыватель DVD или ВКМ
Примечание
Подсоедините к гнезду AV1 / AV2 телевизора для проигрывателя DVD / ВКМ, поддерживающего Q-Link
●
(стр. 48).
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
●
(HDMI1 / HDMI2 / HDMI3), используя кабель HDMI (стр. 54).
Соединение Q-Link
●
стр. 46
Соединение VIERA Link
●
стр. 46 и стр. 47
Пожалуйста, также прочитайте руководство по эксплуатации подключаемого оборудования.
●
Шнур питания
(поставляется)
Шнур питания
(поставляется)
Полнопроводной
кабель SCART
Проигрыватель DVD
или ВКМ
Кабель RF
Наземная
антенна
Наземная
антенна
Задняя панель телевизора
Задняя панель телевизора
Кабель RF
Переменный ток
220-240 В, 50 / 60 Гц
Переменный ток
220-240 В, 50 / 60 Гц
Кабель RF
