11
VQT1G73
Перед использованием

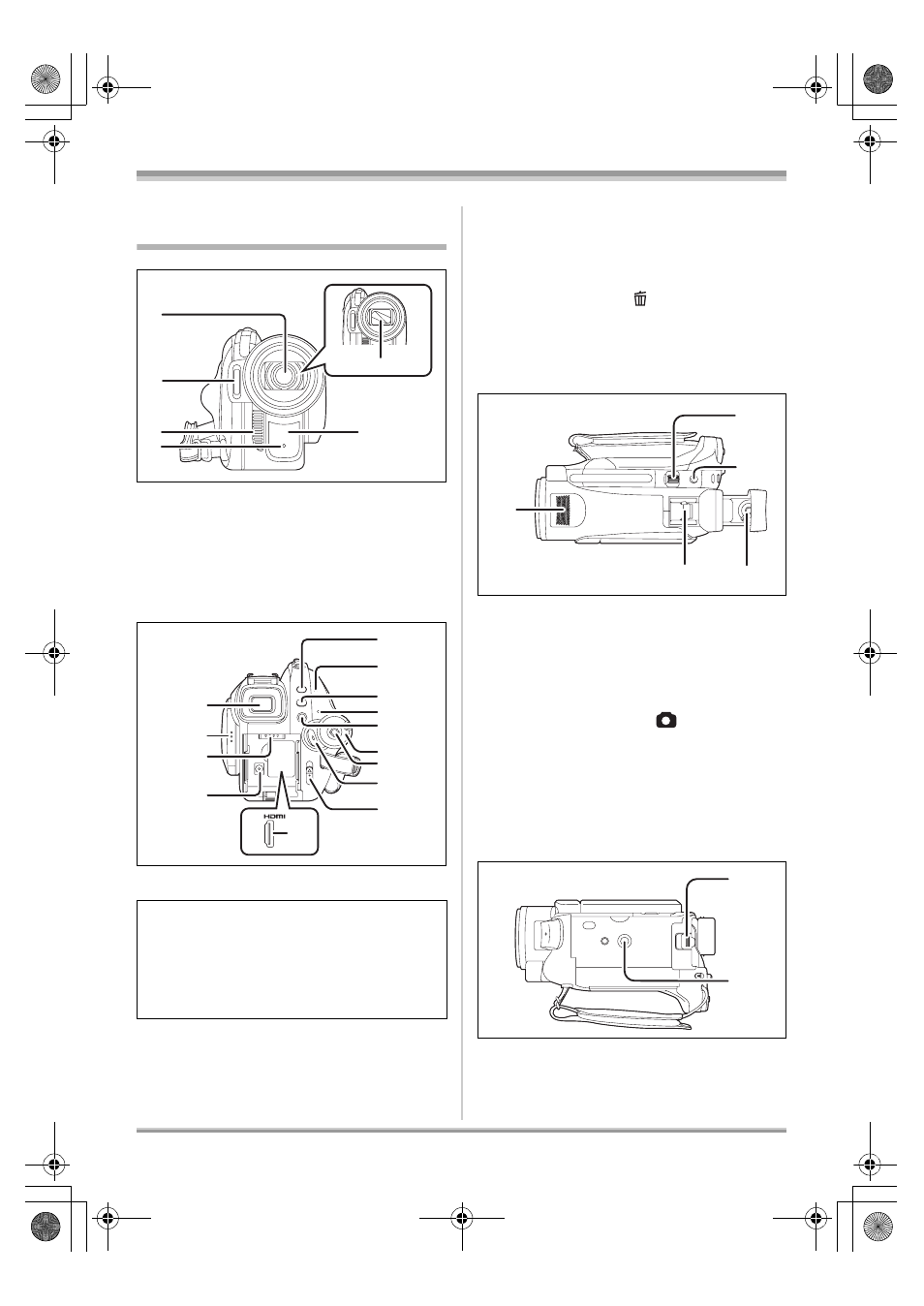

Обозначение деталей и
обращение с ними
1
Объектив (LEICA DICOMAR)
2
Встроенная вспышка (l 60)
3
Выходное отверстие
4
Индикатор записи (l 126)
5
Крышка объектива
6
Датчик баланса белого/пульта
дистанционного управления (l 16, 70)
7
Видоискатель (l 15)
8
Выступ для открывания монитора ЖКД
(l 14)
9
Держатель аккумулятора (l 25)
10 Входная клемма постоянного тока
[DC IN 9.3V] (l 29)
11 HDMI терминал [HDMI] (l 95, 100)
12 PRE-REC кнопка [PRE-REC] (l 49)
13 Индикатор доступа к диску/компьютеру
[ACCESS/PC] (l 32)
14 Кнопка вызова меню [MENU] (l 40)
15 Индикатор состояния (l 30)
16 Кнопка удаления [
] (l 79, 83)
17 Переключатель режимов (l 30)
18 Кнопки курсора (l 35)
19 Кнопка начала/остановки записи (l 47)
20 Рычажок извлечения диска
[DISC EJECT] (l 33)
21 Внутренние стереомикрофоны
22 Рычаг изменения фокусного
расстояния объектива [W/T] (В режиме
записи) (l 55)
Рычаг изменения громкости [sVOLr]
(В режиме воспроизведения) (l 76)
23 Кнопка фотоснимка [
] (l 52)
24 Кнопка корректора окуляра (l 44)
25 Интеллектуальный держатель для
вспомогательного оборудования (l 13)
≥ Сюда прикрепляются такие
принадлежности, как видеолампа
постоянного тока (VW-LDH3E,
поставляется отдельно).
26 Рычажок извлечения аккумуляторов
[BATTERY] (l 25)
27 Место крепления штатива (l 14)
По причине ограничений технологии
производства ЖКД на экране видоискателя
может быть несколько мелких ярких или
темных точек. Однако это не является
неисправностью и не влияет на качество
записываемого изображения.
1
2
4
3
6
5
7
8
9
10
14
15
16
17
18
19
20
12
13
11
21
22
23
24
25
26
27
