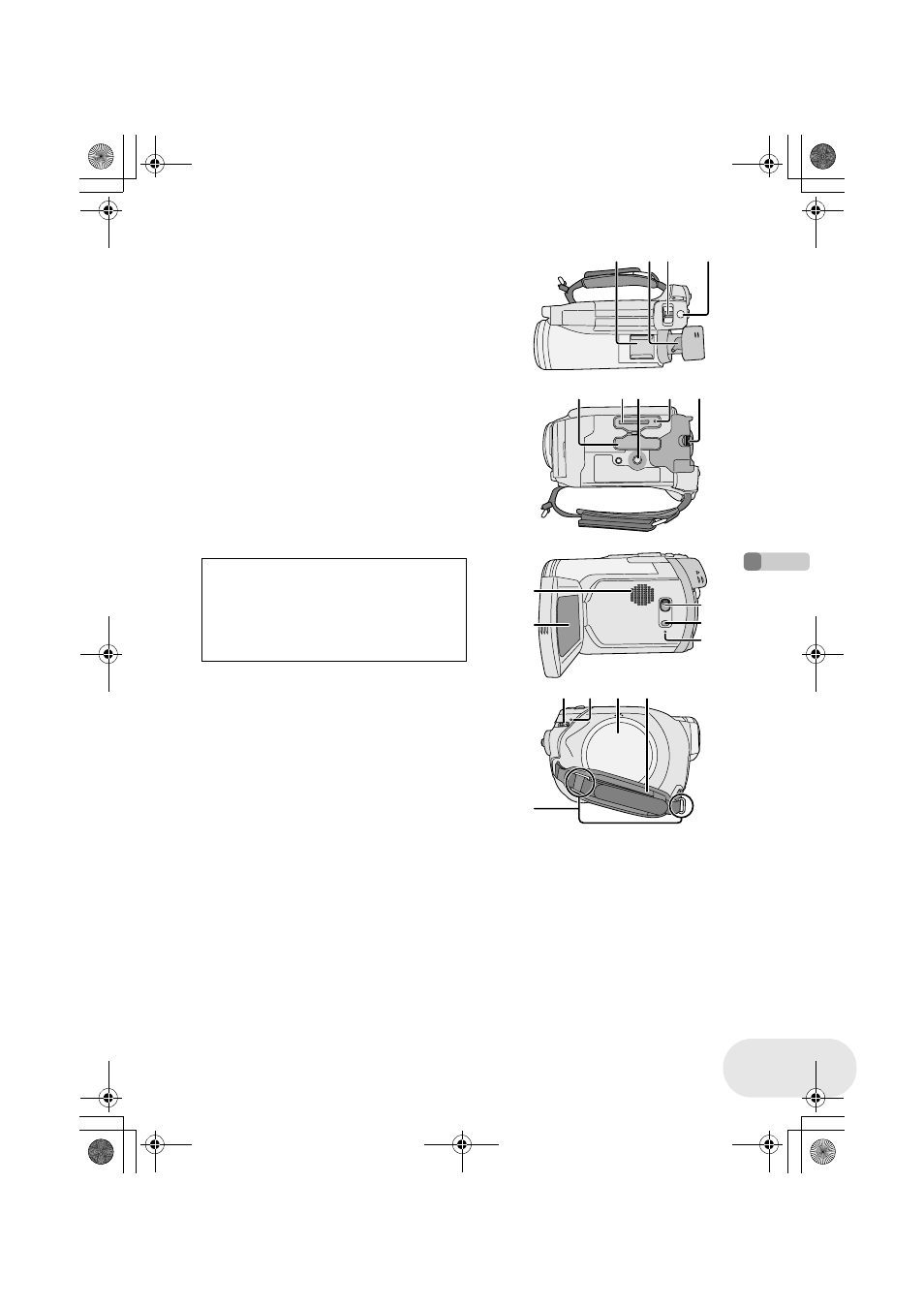

Обозначение и обращение с деталями
11
LSQT1024
21 Держатель для вспомогательного
оборудования
≥ Вспомогательное оборудование, такое как
стереофонический микрофон (дополнительно),
крепится здесь.
22 Кнопка корректора линз (l 49)
23 Рычаг изменения фокусного расстояния
[W/T] (l 60)
Рычаг изменения громкости [sVOLUMEr]
(l 83)
24 Кнопка фотоснимка [PHOTO SHOT] (l 55)
25 Крышка слота для карты (l 34)
26 Слот для карты (l 34)
27 Отверстие для штатива (l 15)
28 Лампа доступа карты (l 34)
29 Рычаг извлечения аккумуляторов
[BATTERY RELEASE] (l 26)
30 Акустическая система
31 Монитор ЖКД (l 16)
32 Кнопка выбора режима [AUTO/MANUAL/
FOCUS] (l 51, 75)
33 Кнопка сети ЖКД [POWER LCD] (l 48)
34 Кнопка перезагрузки [RESET] (l 154)
35 Рычаг извлечения диска [DISC EJECT]
(l 32)
36 Лампа доступа к диску/компьютеру
[ACCESS/PC] (l 32, 131)
37 Дисковый отсек (l 32)
38 Крепежный ремень (l 12)
39 Арматура для плечевого ремня (l 12)
По причине ограничений технологии
производства ЖК на экране ЖКД может
быть несколько мелких ярких или темных
точек. Тем не менее, это не
неисправность, и это не влияет на
качество записываемой картинки.
30
32
31 33
34
35
39
36 37 38
27 28 29 25 26
21 22 24 23
