Обозначение и обращение с деталями
10
LSQT1024

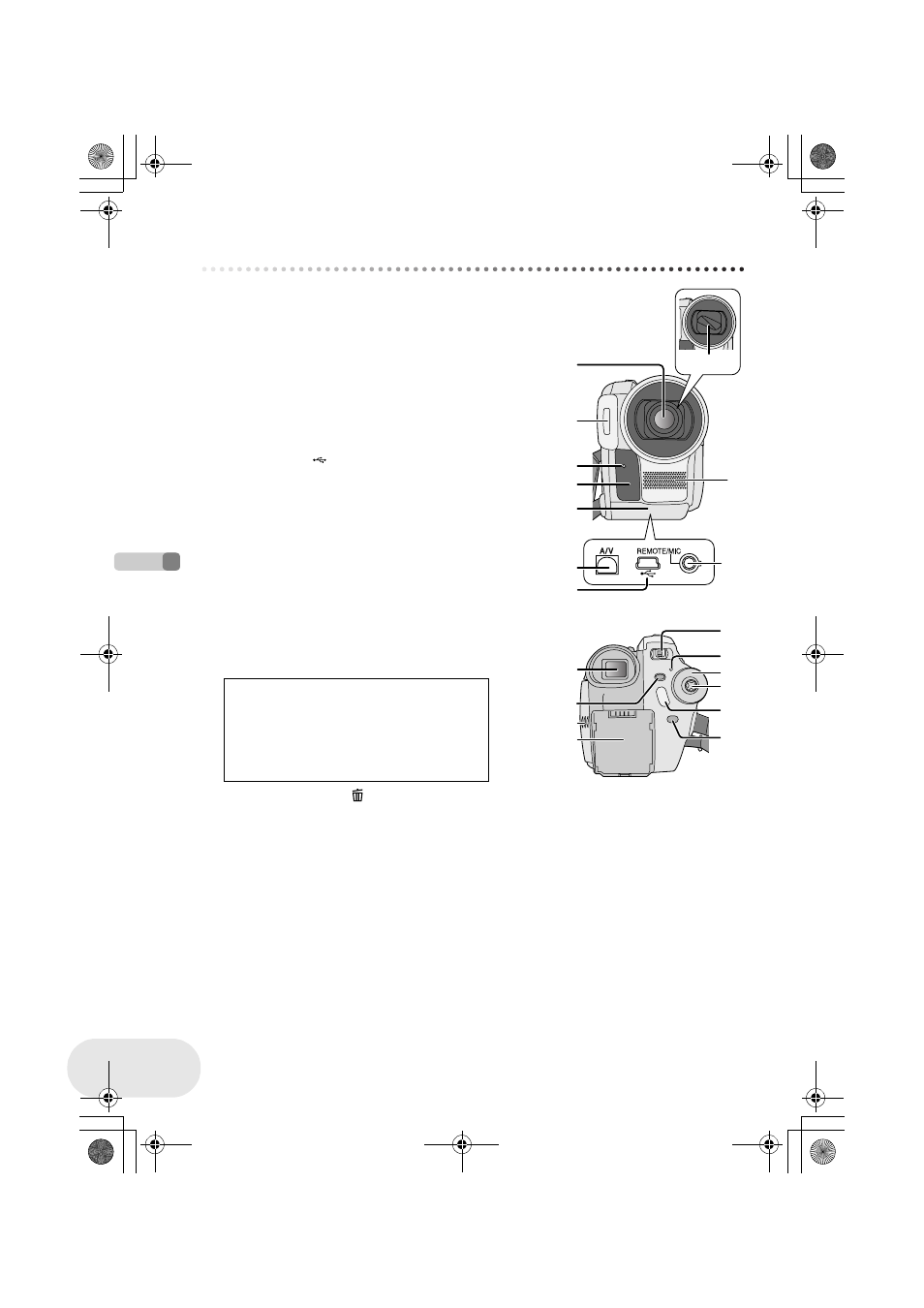

Обозначение и обращение с деталями
1 Объектив (LEICA DICOMAR) (VDR-D300)
Объектив (VDR-D250)
2 Встроенная вспышка (Только VDR-D300)
(l 73)
3 Записывающая лампа (l 139)
4 Датчик баланса белого цвета/пульта
дистанционного управления (l 79, 18)
5 Крышка зажимов
6 Выходной зажим аудио-видео [A/V]
(l 110, 114)
7 Зажим USB [
] (l 115, 130)
8 Крышка объектива (Только VDR-D300)
9 Микрофон (встроенный, стерео)
10 Контакт для пульта дистанционного
управления фристайл [REMOTE] (l 19)
Терминал для микрофона [МIC]
≥ Совместимый штепсельный микрофон можно
использовать как внешний микрофон.
≥ При подключении устройства с помощью адаптера
переменного тока иногда могут появляться шумы
в зависимости от типа микрофона. В этом случае
переключитесь на питание от аккумулятора, и шумы
прекратятся.
11 Видоискатель (l 16)
12 Кнопка удаления [ ] (l 87, 98, 100)
13 Открытая часть ЖКД [OPEN] (l 16)
14 Крепление аккумулятора/кабеля постоянного тока (l 26, 29)
15 Выключатель питания [OFF/ON] (l 29)
16 Индикатор состояния (l 29)
17 Указатель режима (l 35)
18 Джойстик (l 36)
≥ Движение вверх, вниз, влево и вправо для выбора пунктов.
≥ Для входа в выбранный режим нажмите на центр.
19 Кнопка начала/остановки записи (l 52)
20 Кнопка вызова меню [MENU] (l 43)
По причине ограничений технологии
производства ЖК на экране видоискателя
может быть несколько мелких ярких или
темных точек. Тем не менее, это не
неисправность, и это не влияет на
качество записываемой картинки.
