Основное устройство (спереди), Ocнoвнoй блoк (сзади) – Инструкция по эксплуатации Panasonic SC-BFT800
Страница 9
Перед эксплуата-
цией
9
VQT3G12
1
Индикатор питания
Индикатор загорается при включении аппарата.
2
Переключатель режима ожидания/включения (Í/I)
(> 19)
Нажмите для переключения аппарата из активного
режима в режим ожидания или обратно. В режиме
ожидания устройство продолжает потреблять
незначительное количество энергии.
3
Открытие или закрытие сдвижной дверцы для iPod/
iPhone (> 22)
4
Дисплей (FL Дисплей)
5
Выбор источника (> 23)
6
Стоп (> 25)
7
Пуск воспроизведения (> 25)
8
Настройка громкости аппарата
9
Открытие или закрытие сдвижной дверцы для дисков
(> 22)
10 Порт USB (> 22)
11 Гнездо для SD карты (> 22)
12 iPod/iPhone Рычаг переключателя стыковки (> 33)
13 Підключення iPod/iPhone (> 33)
14 Датчик сигнала пульта ДК
Расстояние: в пределах приблиз. 7 м
Угол: Приблизительно 20e вверх и вниз, 30e влево и
вправо
15 Сдвижная дверца
16 Лоток диска
1
Разъем для радиоантенны FM (> 17)
2
Выход VIDEO OUT (> 15)
3
Выход HDMI AV OUT (> 16)
4
Порт LAN (локальной сети) (> 17)
5
Разъем DIGITAL AUDIO IN (> 15 , 16)
6
Охлаждающий вентилятор
7
Вход AC IN (> 18)
8
Док-разъем для цифрового передатчика (> 14)
Подключение цифрового передатчика при
использовании активного сабвуфера.
9
Стойка (> 13)

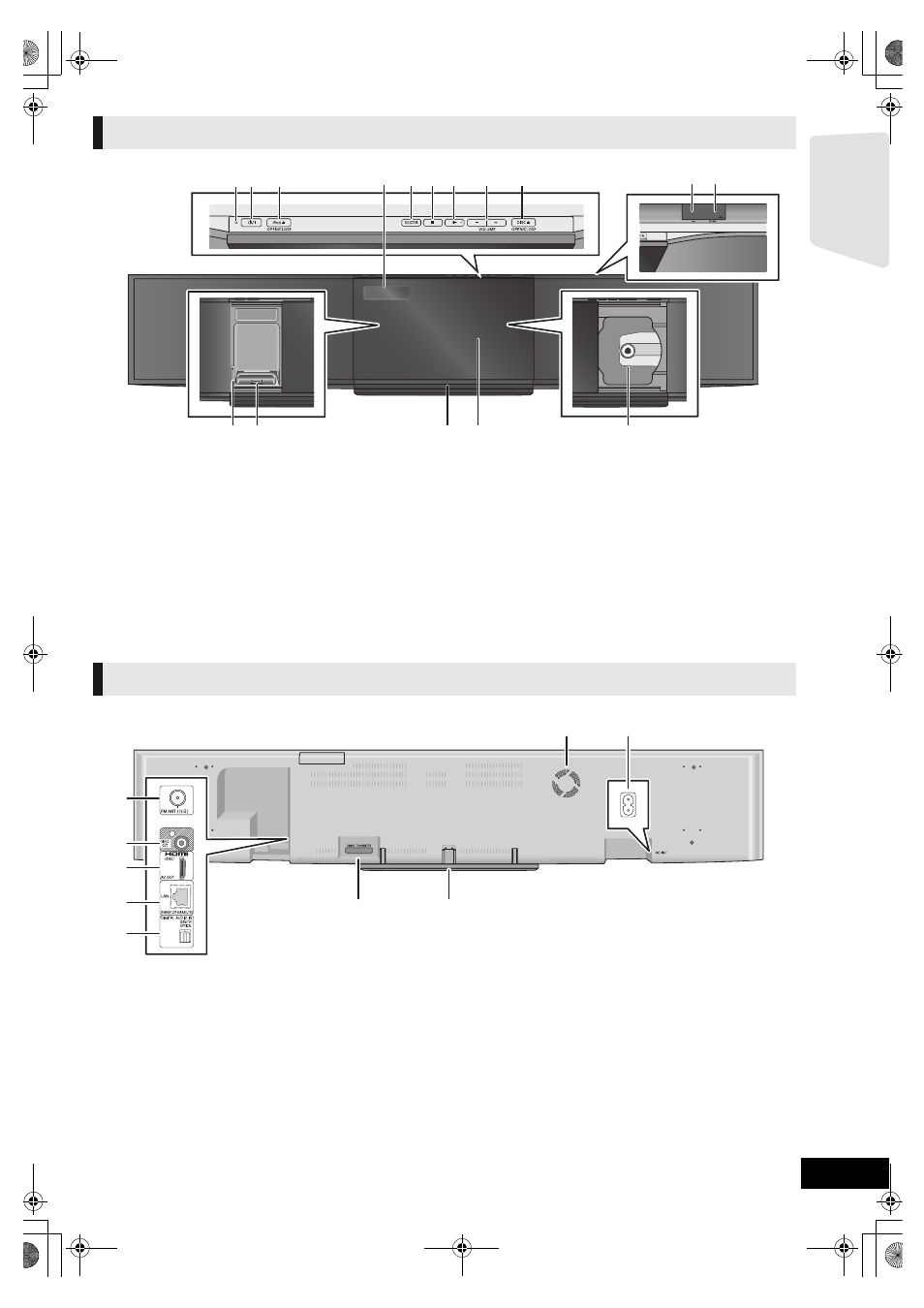

Основное устройство (спереди)
2
3
1
4
5
6
7
8
9
10 11
13
12
15
16
14
Ocнoвнoй блoк (сзади)
1
2
4
5
6
7
8
9
3
