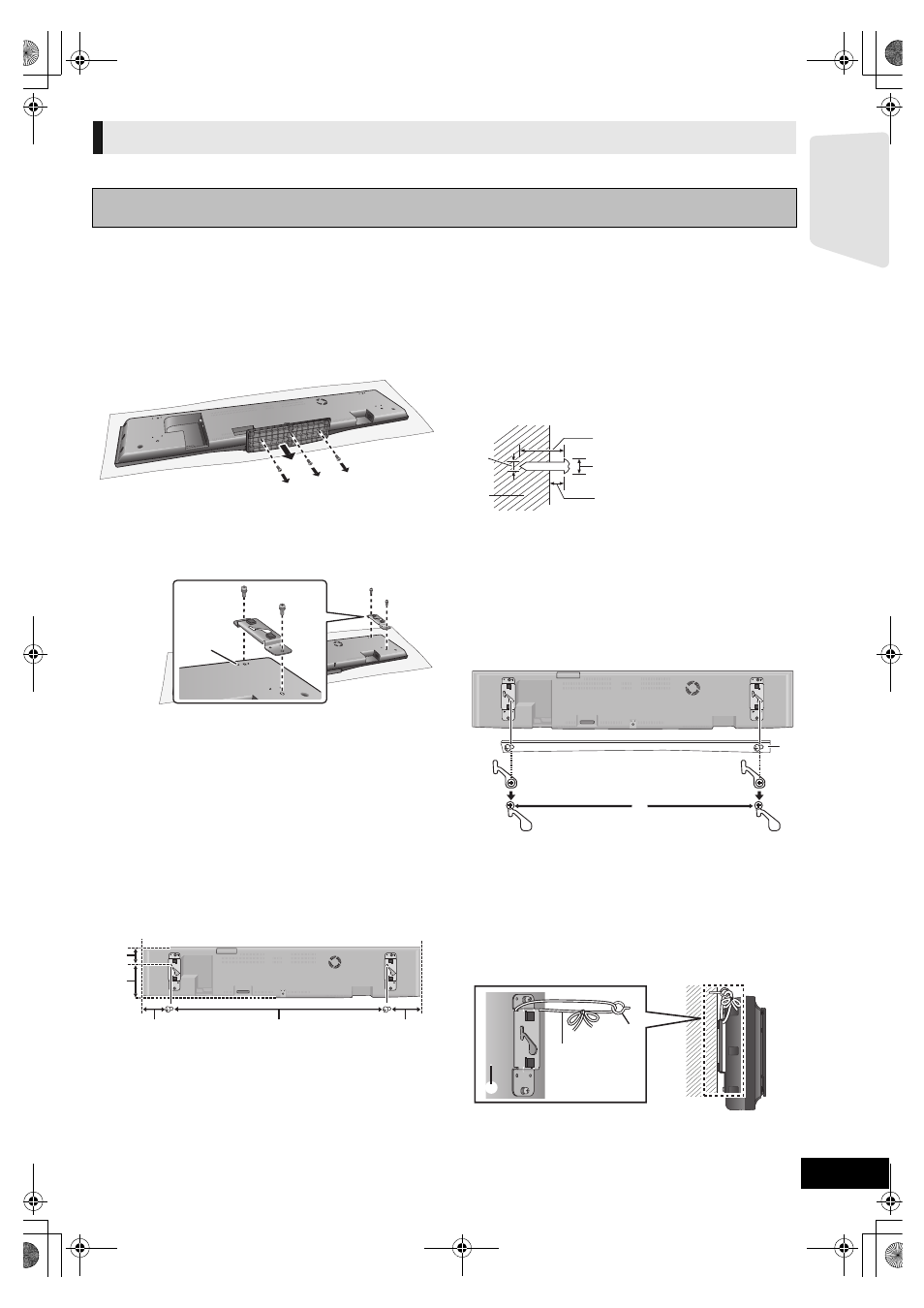

Крепление устройства к стене – Инструкция по эксплуатации Panasonic SC-BFT800
Страница 13
Перед эксплуата-
цией
13
VQT3G12
Применяйте только тот метод установки, который указан в данной инструкции.
Подготовка
≥ Во избежание повреждения устройства или появления царапин на
нем выполняйте сборку на мягкой ткани, расстеленной на полу.
≥ Опасность проглатывания. Храните винты в недоступном для детей
месте.
1
С нижней стороны основного блока:
отсоедините стойку, предварительно
сняв винты.
2
На задней панели устройства:
Установите кронштейны настенного
крепления, совместив отверстия в
кронштейнах с выступающими деталями A.
3
Надежно закрепите кронштейны
настенного крепления с помощью винтов.
≥ Крутящий момент затяжки: от 100 N0см до 120 N0см.
≥ Повторите то же самое при установке второго кронштейна.
4
Выполните все необходимые
подключения к устройству.
≥ Подсоедините к устройству шнур питания от сети переменного
тока, не подключая его к розетке до завершения процедуры
установки.
5
Используйте перечисленные ниже
измерения для определения точек
крепления на стене.
≥ Расположите устройство таким образом, чтобы вокруг него
оставалось свободное пространство: не менее 100 мм сверху и
100 мм по бокам. В противном случае прикрепление устройства к
стене окажется невозможным.
≥ Прежде чем сверлить стену, убедитесь, что над устройством
имеется достаточно свободного места, а метки отверстий для
винтов располагаются на одном уровне.
≥ Используйте спиртовой уровень для проверки горизонтального
расположения отверстий для винтов относительно друг друга.
6
Проверьте выбранное место установки
на прочность.
≥ Проверьте прочность стены в двух точках размещения винтов.
Если в какой-либо из выбранных точек стена не обладает
достаточной степенью прочности, обеспечьте необходимое
укрепление этих точек.
– Место размещения винтов на стене должно выдерживать
нагрузку свыше 20 кг.
7
Вкрутите 2 винта (не входят в комплект
поставки) в отверстия, выбранные на
5-м этапе.
≥ Соблюдайте осторожность во время крепления устройства к
стене. Прежде чем вешать устройство, убедитесь, что в стене
отсутствуют электрические кабели или трубы.
≥ Используйте для крепления устройства к стене только доступные
в продаже винты с наружным диаметром ‰4,0 мм,
соответствующие материалу стены (дерево, стальная рама,
бетон и т. д.), которые способны выдерживать нагрузку свыше
20 кг каждый.
≥ Неправильное крепление может привести к повреждению стены и
самого устройства.
8
Надежно закрепите устройство на винтах.
≥ Убедитесь, что оба кронштейна настенного крепления надежно
закреплены на винтах.
≥ Если устройство кренится вперед, снимите его с винтов и
исправьте крен, подтянув винты.
9
Прикрепите шнур к стене с помощью шурупа
с кольцом (не входит в комплект поставки).
≥ Проверьте выбранное место установки на прочность. Если в какой-либо
из выбранных точек стена не обладает достаточной степенью
прочности, обеспечьте необходимое укрепление этих точек.
Крепление устройства к стене
Подробнее о креплении устройства к стене см. в следующих инструкциях.
Установочные работы производятся только квалифицированным специалистом по установке.
A 62 мм
B 126 мм
C 103 мм
D 803 мм
E 128,5 мм
A Не менее 30 мм
B
‰ 4,0 мм
C
‰ 7,8 мм до ‰ 9,4 мм
D Стена
E 4,5 мм до 5,5 мм
A Сдвиньте устройство таким образом, чтобы винты
встали на место.
B Стена
A Задняя панель устройства
B Страховочный шнур (не входит в комплект поставки)
C Шуруп с кольцом (не входит в комплект поставки)
