11
Подсоединения
Примечания:
• Что касается обычного входного сигнала ПК, описанного в списке применимых входных сигналов (см. стр. 47),
величины регулировок, например, для стандартных положений и размеров изображений, уже сохранены на этом
аппарате. Вы можете добавить до восьми типов входных сигналов ПК, не указанных в списке.
• Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 15 до 110 кГц и частотой вертикальной
развертки от 48 до 120 Гц. (Однако сигналы из свыше 1200 строк не могут отображаться правильно).
• Если количество пикселей входящего сигнала превышает следующие максимальные значения, мелкие
детали могут не отображаться с достаточной четкостью. (Cовместимость с SXGA)
По вертикали: 1080 точек
По горизонтали: 1440 точек, когда формат установлен на “4:3”
1920 точек, когда формат установлен на “16:9”
• Разъемы входа с ПК являются DDC2B-совместимыми. Если подключаемый компьютер не DDC2B-совместимый,
Вам понадобится на время подсоединения изменить настройки компьютера.
• Некоторые модели ПК не могут быть подключены к телевизору.
• Для компьютеров, оборудованных разъемом Mini D-sub 15P, совместимом с DOS/V, использование адаптера
необязательно.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.
• Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже указанного
диапазона частот.
Названия сигналов для разъема Mini D-sub 15P
Расположение штекеров
для разъема PC Input

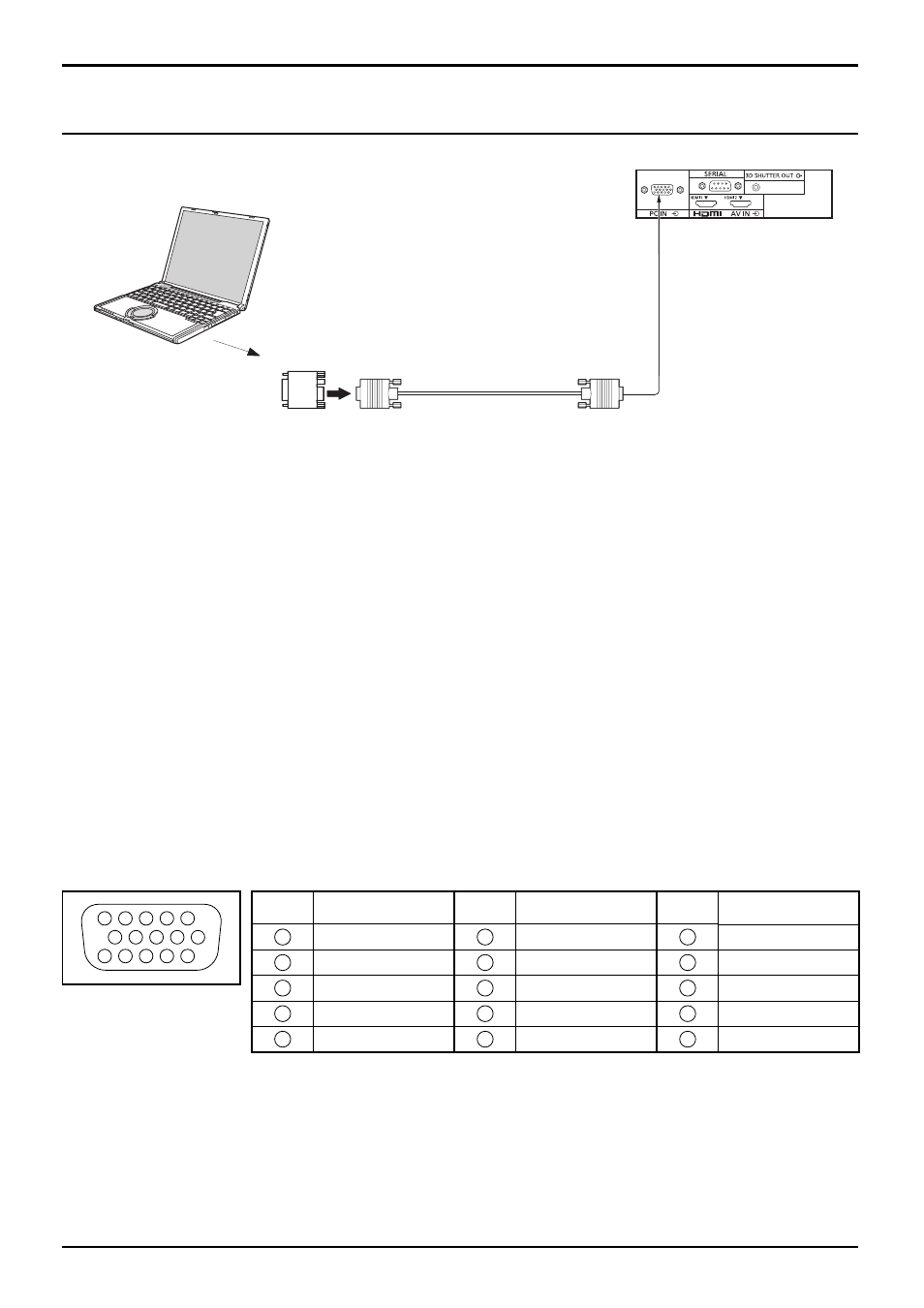

Подсоединение разъемов входа с ПК
Контакт
№
Название сигнала
Контакт
№
Название сигнала
Контакт
№
Название сигнала
1
R
6
GND (Заземление)
11
NC (не подключен)
2
G
7
GND (Заземление)
12
SDA
3
B
8
GND (Заземление)
13
HD/SYNC
4
NC (не подключен)
9
+5 V DC
14
VD
5
GND (Заземление)
10
GND (Заземление)
15
SCL
Преобразующий адаптер
(при необходимости)
Mini D-sub 15p
RGB
Шнур к ПК
(Штекер)
(Гнездо)
КОМПЬЮТЕР
1
6
7
8
3
9
4
5
10
15 14 13 12 11
2
