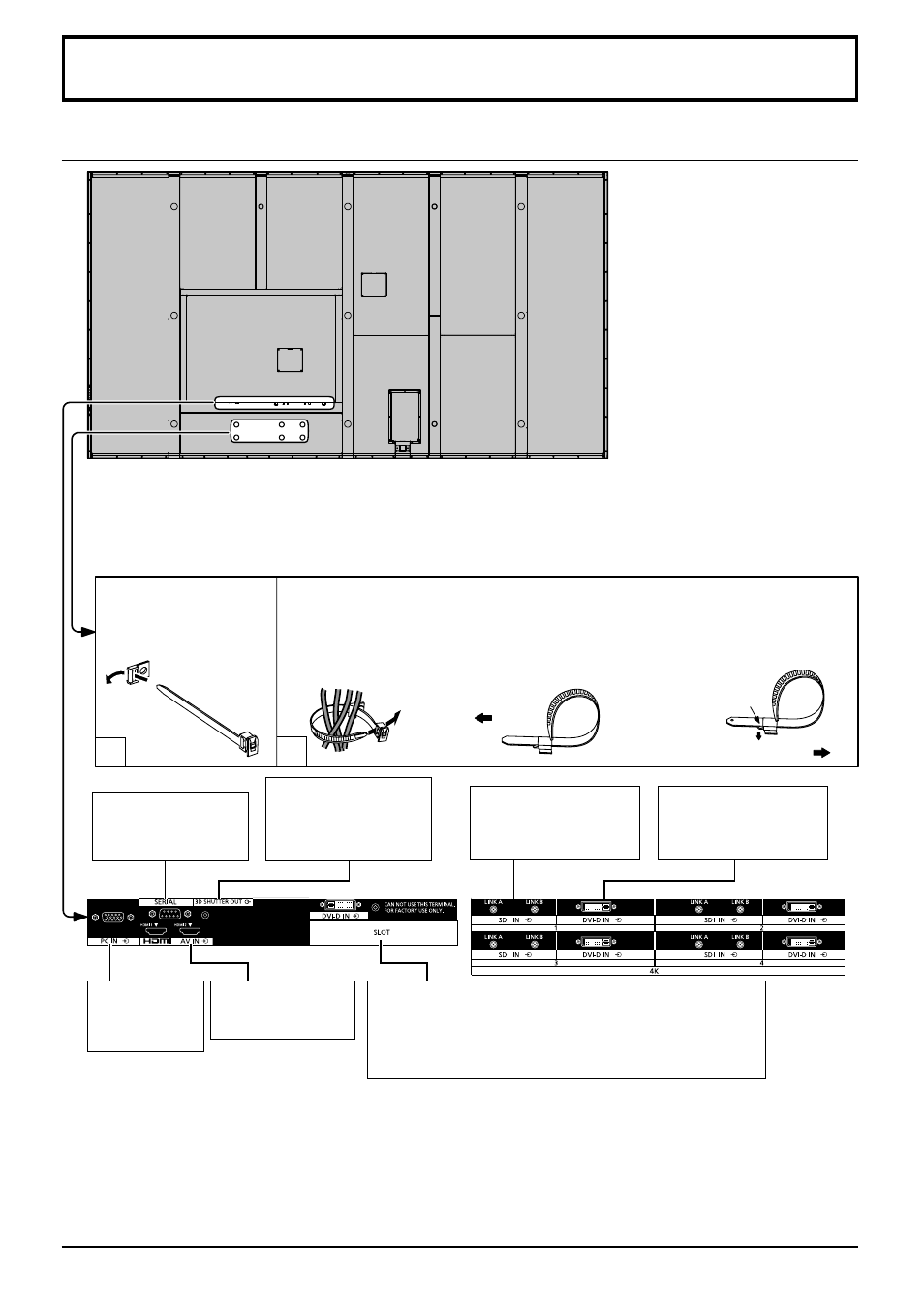

Подсоединения
Подсоединение видеооборудования
Фиксирование кабеля
В случае необходимости закрепите все выступающие кабели лентой.
Примечание:
В комплект данного устройства входят три ленты фиксации кабеля. В случае фиксирования кабелей
в шести местах, пожалуйста, купите ленты фиксации кабеля дополнительно.
1
2
Протяните закрепленную
ленту фиксации шнура
через зажим, как
показано на рисунке.
Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации их
натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры с помощью
прилагаемой ленты фиксации.
Чтобы затянуть:
Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
SDI IN 1-4 (4 системы)
Входной разъем HD-SDI
Dual Link для сигнала 4k2k
(см. стр. 8)
PC IN
Разъем ввода
с ПК
(см. стр. 11)
SERIAL
Этот разъем используется
для управления плазменным
дисплеем с ПК (см. стр. 12)
AV IN (HDMI 1/2)
Входной разъем
HDMI (см. стр. 10)
SLOT (DVI-D IN)
Входной разъем DVI-D (эквивалент платы порта
DVI-D (TY-FB11DD)) (см. стр. 10)
Для платы порта (дополнительная принадлежность).
(см. стр. 1)
3D SHUTTER OUT
Подключение ИК-
ПЕРЕДАТЧИКА ДЛЯ
3D (дополнительная
принадлежность).
DVI-D IN 1-4 (4 системы)
Входной разъем DVI-D
Single Link для сигнала
4k2k (см. стр. 9)
