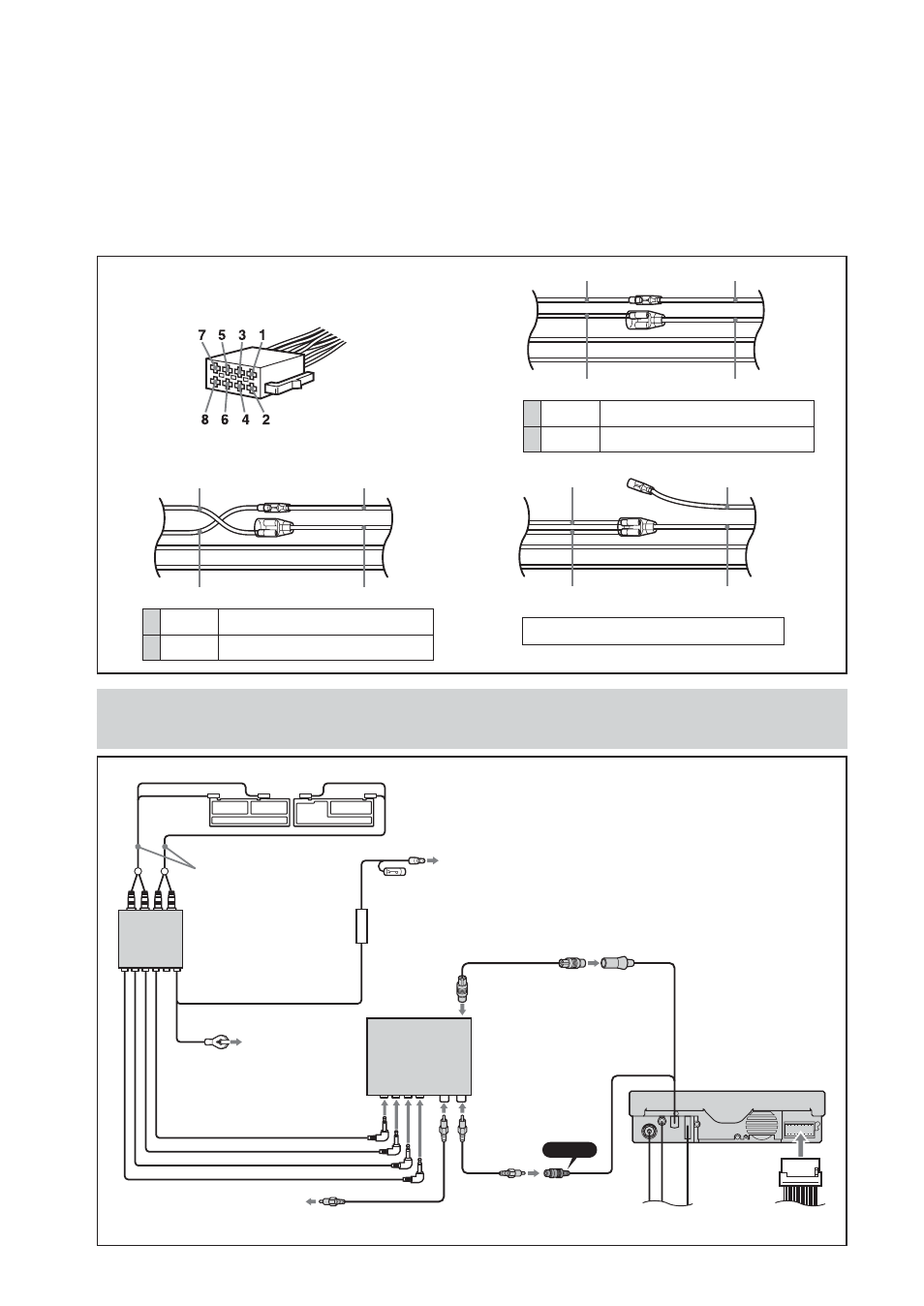

Схема подсоединения проводов питания
Устройство коннектора питания для дополнительных устройств может отличаться в зависимости
от автомобиля. Проверьте схему коннектора для дополнительных устройств в вашем автомобиле,
чтобы убедиться в том, что соединения правильно совпадают. Существует три основных типа
(показаны на иллюстрации внизу). Вам может понадобиться поменять местами позиции красного и
желтого проводов в соединительном кабеле электропитания автомобильного стерео.
После того, как вы убедитесь в правильности соединений и при необходимости поменяете местами
провода, подсоедините устройство к электропитанию автомобиля. Если у вас возникнут какие-
либо вопросы или проблемы при подсоединении устройства, которые вы не можете решить с
помощью данного руководства, пожалуйста, обращайтесь за помощью к продавцу вашего
автомобиля.
A
B
4 Желтый переключаемое электропитание
7 Красный непрерывное электропитание
C
автомобиль, в котором нет позиции АСС
4 Красный непрерывное электропитание
7 Желтый переключаемое электропитание
Коннектор питания для дополнительных устройств
Красный
Желтый
Красный
Желтый
Красный
Желтый
Красный
Желтый
Красный
Желтый
Красный
Желтый
Подсоединение с опционным блоком ТВ-тюнера (Только для
России и Украины)
AUX 3
Блок ТВ-
тюнера ХT-V70*
(продается
отдельно)
На
металлическую
деталь кузова
автомобиля
К камере заднего вида или
видео (продаются
отдельно)
Пленочная антенна
Провод антенны
Блок
усилителя
тюнера
К контакту питания +12 B, на который подается
напряжение, когда ключ зажигания
переключается в позицию ACC (аксессуары).
Сначала обязательно подсоедините черный
провод заземления.
* Только для
России и
Украины
