6
Соединение проводов
Соединяйте все провода с помощью обжимных
соединителей. Комбинация для каждого из проводов
указана в таблице внизу. Также обращайтесь к разделу “1
Подсоединение систем автомобиля” (на следующей
странице).

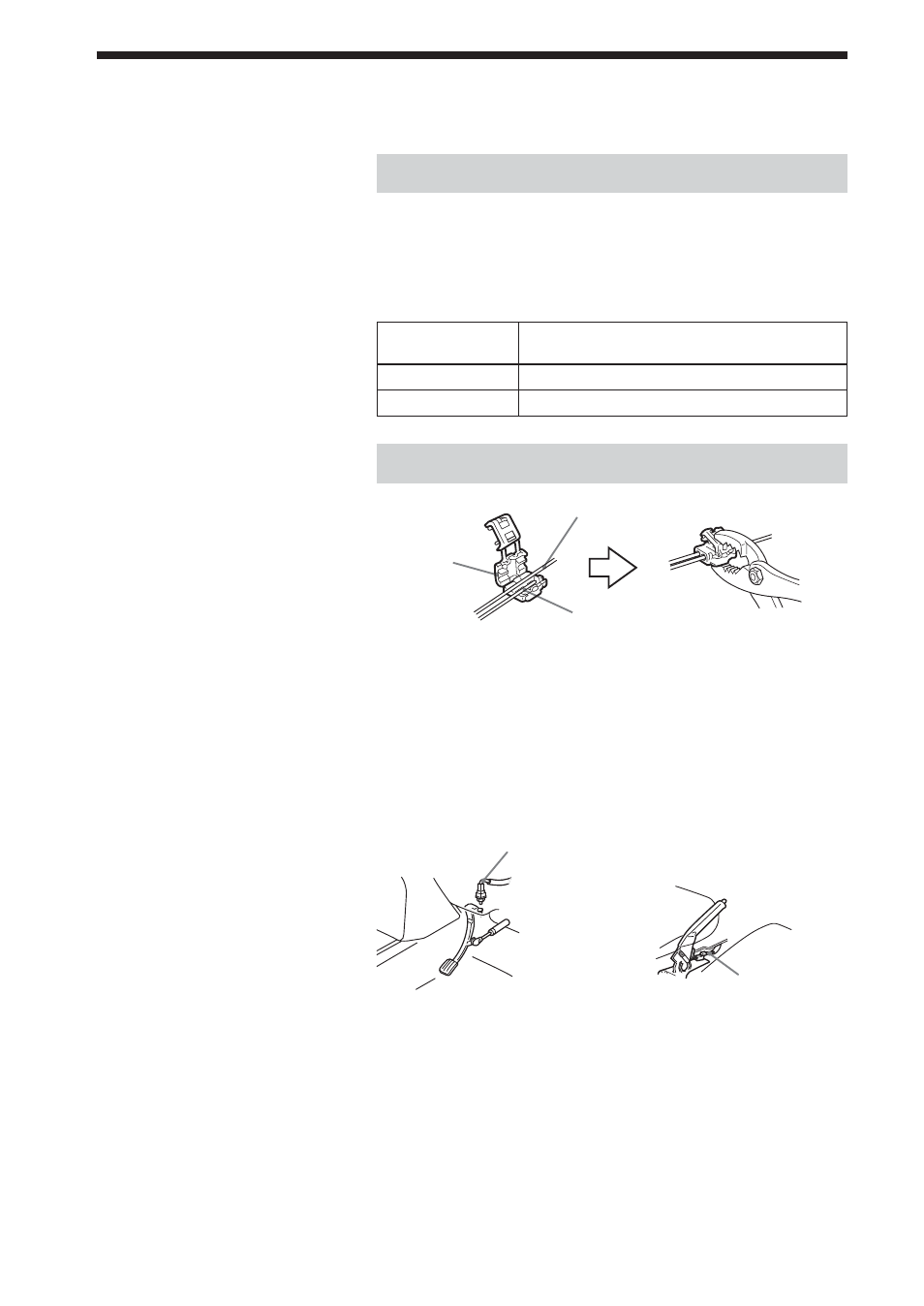

Использование обжимных соединителей
Подсоединение провода датчика стояночного
тормоза
Расположение провода переключения стояночного тормоза
зависит от модели вашего автомобиля. Ознакомьтесь с
приведенными внизу рисунками подсоединения системы и
обратитесь за дальнейшей подробной информацией к
продавцу вашего автомобиля или ближайшему
распространителю продукции корпорации Sony.
Провод для более эффективного использования
камеры заднего вида
Фиолетовый/белый провод (для подсоединения к
проводу электропитания лампы заднего хода)
Если вы подсоедините фиолетовый/белый провод к проводу
электропитания лампы заднего хода, изображение с камеры
заднего вида будет автоматически отображаться на экране
каждый раз, когда зажигается лампа заднего хода. Вы
сможете корректировать расположение автомобиля при
парковке по изображению с камеры заднего вида во время
подачи машины назад.
Информация по соединениям
Подробную информацию смотрите в разделе “1 Подсоединение систем автомобиля” (на
следующей странице).
Примечания
• Выполняйте подсоединение провода
электропитания только после того,
как были подсоединены все
остальные провода.
• Если провод переключения
стояночного тормоза слишком
тонкий, подсоединяйте провод
датчика стояночного тормоза к
проводу переключения стояночного
тормоза напрямую, без
использования обжимного
соединителя.
На основном
устройстве
Фиолетовый/белый
Светло-зеленый
На автомобиле
Провод электропитания лампы заднего хода
Провод переключения стояночного тормоза
Обжимной
соединитель 7
Провод переключения стояночного тормоза
Провод датчика
стояночного тормоза
(Светло-зеленый)
Ножной стояночный
тормоз
Ручной стояночный
тормоз
Провод переключения
стояночного тормоза
Провод
переключения
стояночного
тормоза
