Через це з’єднання до телевізора надсилається відеосигнал.
Оберіть спосіб підключення, використовуючи ті чи інші гнізда, наявні на телевізорі.
* Шнур HDMI постачається лише з моделями для Сінгапура, Китаю й Тайваню.
** Шнур відео постачається лише з моделями для Австралії та Росії.
Спосіб 1: під’єднання за допомогою шнура HDMI (
A
)
Якщо в телевізорі передбачене гніздо HDMI, виконайте під’єднання до телевізора за
допомогою шнура HDMI. У порівнянні зі способом з’єднання кабелем роздільного
відеопотоку або шнуром відео якість зображення підвищиться.
Виконуючи під’єднання шнуром HDMI, слід обрати тип вихідного сигналу (стор. 73).
Спосіб 2: під’єднання за допомогою кабелю роздільного відеопотоку (
B
)
Якщо в телевізорі не передбачене гніздо HDMI, але передбачені гнізда для роздільних
вхідних відеосигналів, виконайте під’єднання до телевізора за допомогою кабелю
роздільного відеопотоку. У порівнянні зі способом з’єднання шнуром відео якість
зображення підвищиться.
Виконуючи під’єднання кабелем роздільного відеопотоку, слід обрати тип вихідного
сигналу (стор. 73).
Спосіб 3: під’єднання за допомогою шнура відео (
C
)
За браком шнура HDMI або кабелю роздільного відеопотоку виконайте під’єднання цим
кабелем.

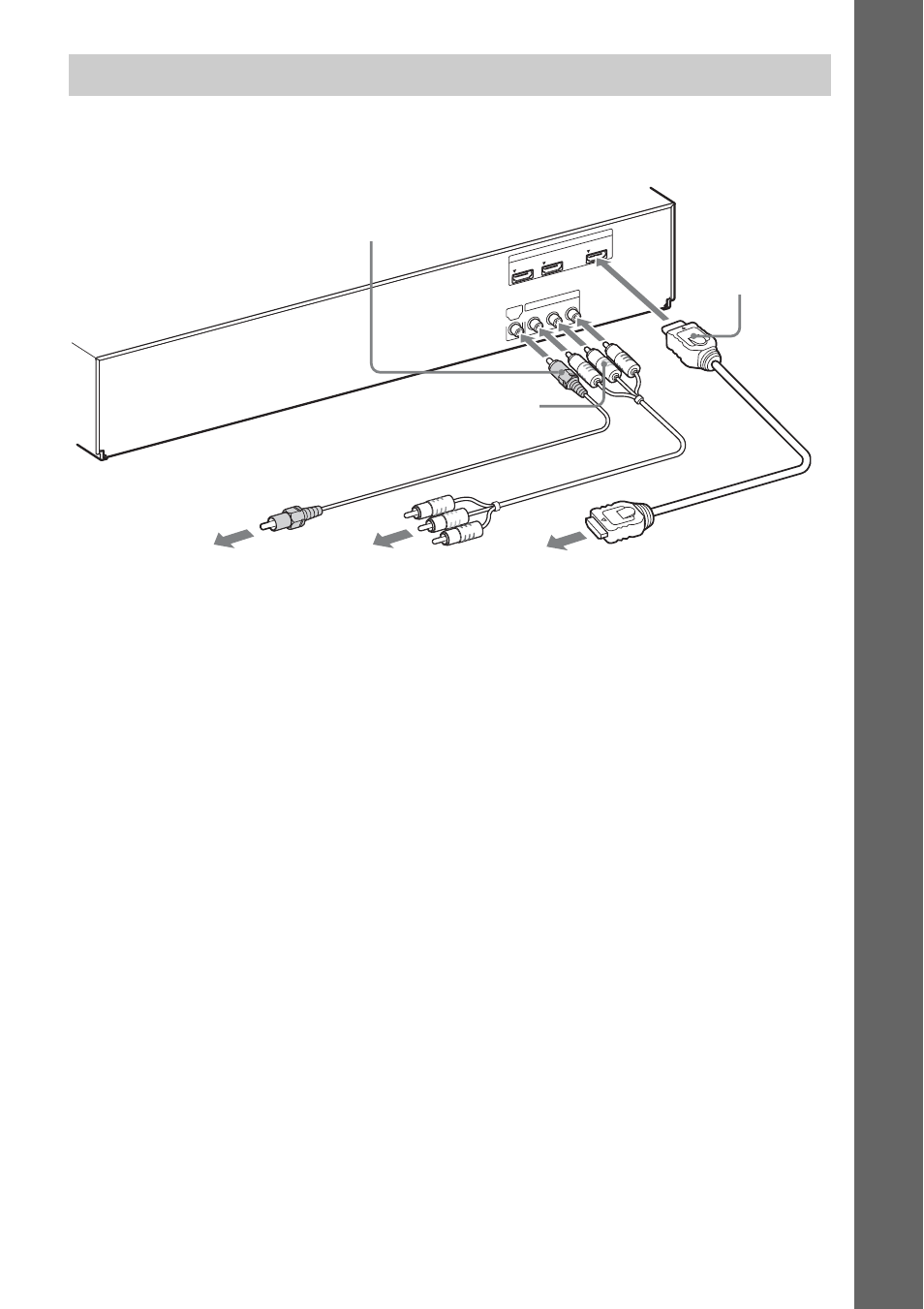

Під’єднання телевізора (з’єднання для відео)
VIDEO
OUT
COMPONENT VIDEO
OUT
Y
P
B
/C
B
P
R
/C
R
ARC
IN 1
IN 2
OUT
HDMI
До гнізда HDMI IN
на телевізорі.
До гнізд роздільного
вхідного
відеосигналу
телевізора.
C
Шнур відео
**
A
Шнур HDMI
*
До гнізда вхідного
відеосигналу
телевізора.
B
Кабель роздільного
відеопотоку (не
постачається)
Задня панель пристрою
