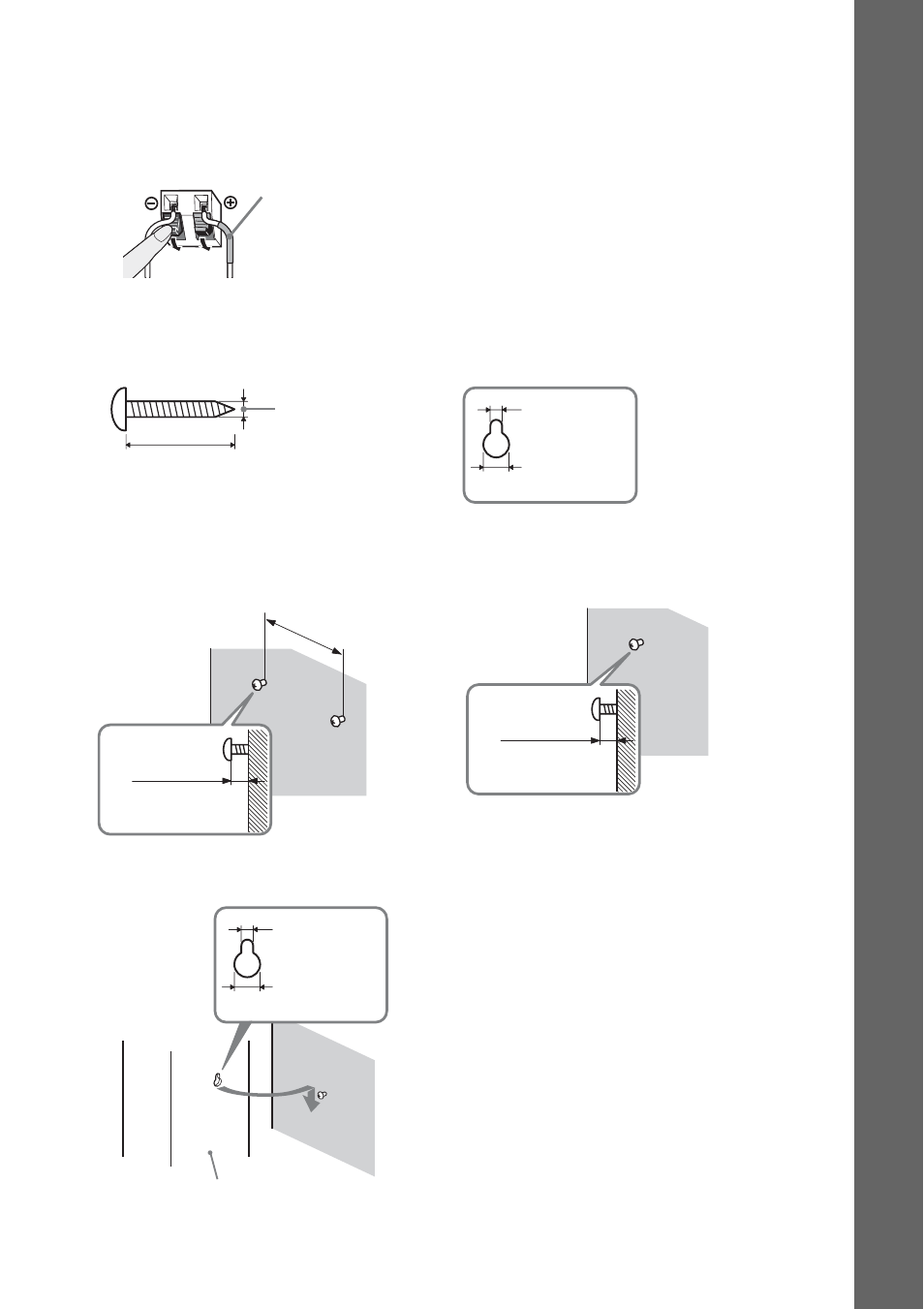

Встановлення динаміків на стіні
Перед тим, як встановити динаміки на стіні, під’єднайте шнур динаміка до динаміка.
Переконайтеся в тому, що шнури динаміків під’єднані до відповідних контактів на
динаміках: шнур динаміка з кольоровою позначкою до
3 , шнур динаміка без кольорової
позначки до # .
1
Підготуйте гвинти (не постачаються), які підходять для отвору у задній панелі
кожного динаміка. Див. ілюстрації, наведені нижче.
2
Прикрутіть гвинти до стіни.
3
Навісьте динаміки на гвинти.
Кольорова позначка
Лівий фронтальний динамік (L): біла позначка
Правий фронтальний динамік (R): червона позначка
Центральний динамік: зелена позначка
Лівий динамік об’ємного звучання (L): блакитна позначка
Правий динамік об’ємного звучання (R): сіра позначка
30 мм
4 мм
Отвір у задній
панелі динаміка
5 мм
10 мм
8 - 10 мм
219 мм
Для центрального динаміка Для інших динаміків
8 - 10 мм
5 мм
10 мм
Отвір у задній
панелі динаміка
Динамік - задня панель
