При підключенні програвача (записувача)
DVD, супутникового тюнера,
«PlayStation 2» тощо, на якому немає
гнізд HDMI, підключайте його гніздо
відеосигналу прямо до телевізора, а гніздо
аудіосигналу - до стійки за допомогою
гнізда INPUT OPT або INPUT COAX.
Немає необхідності приєднувати всі
кабелі. Приєднайте шнури аудіо до
відповідних гнізд вашого обладнання.
В останню чергу підключіть шнур
живлення змінного струму.

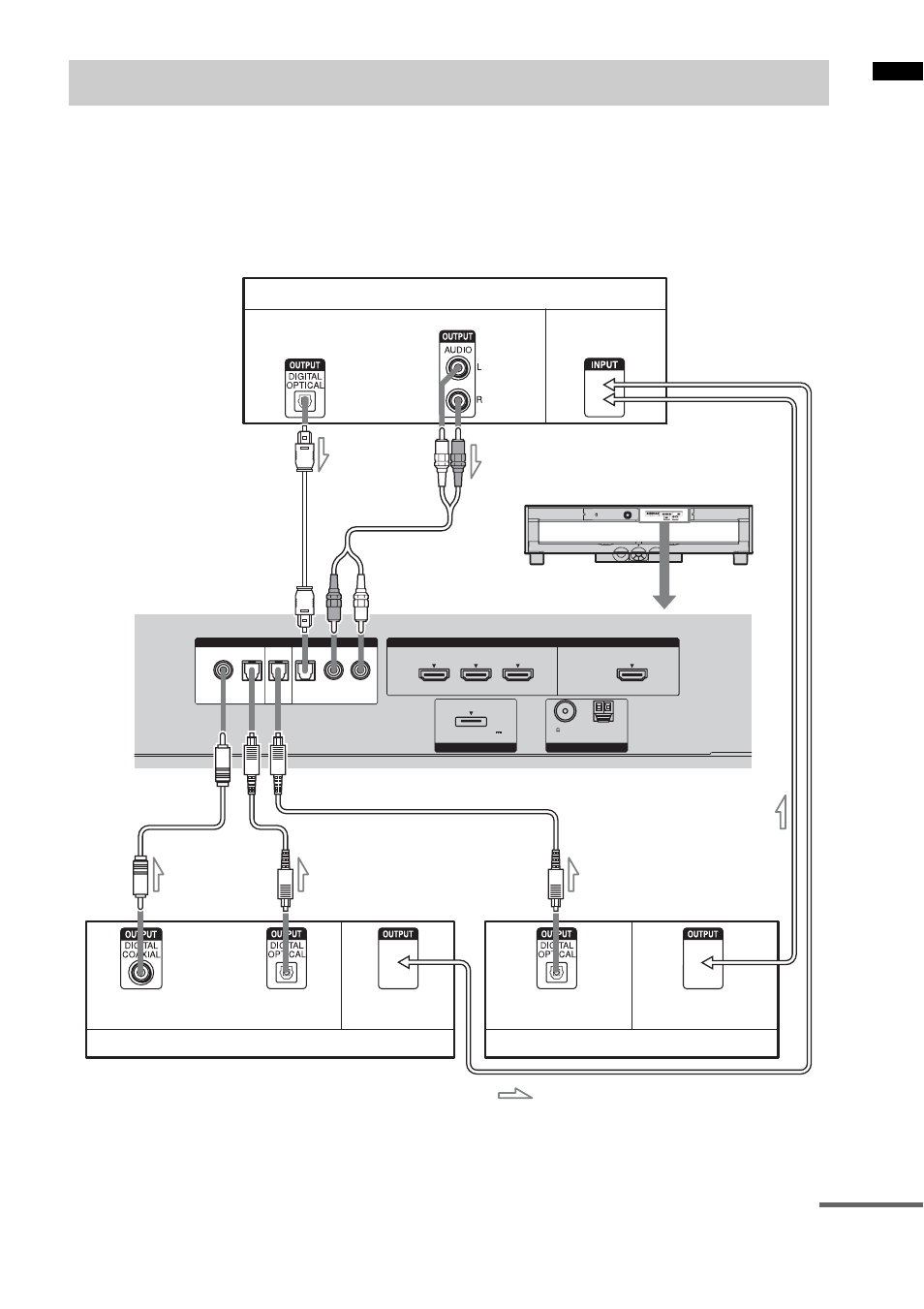

Приєднання обладнання без участі гнізд HDMI
