17
RU
На
ч
а
ло р
а
боты
При подключении устройства
воспроизведения (записи) дисков DVD,
спутникового тюнера, “PlayStation 2” и
т.д., не оснащенного
гнездами HDMI, подключайте гнездо
видеосигнала непосредственно к
телевизору, а гнездо аудиосигнала к
подставке через гнездо INPUT OPT или
INPUT COAX.
Не обязательно подключать все кабели.
Подключите аудиокабели к гнездам
компонентов.
В последнюю очередь подключите кабель
питания переменного тока.

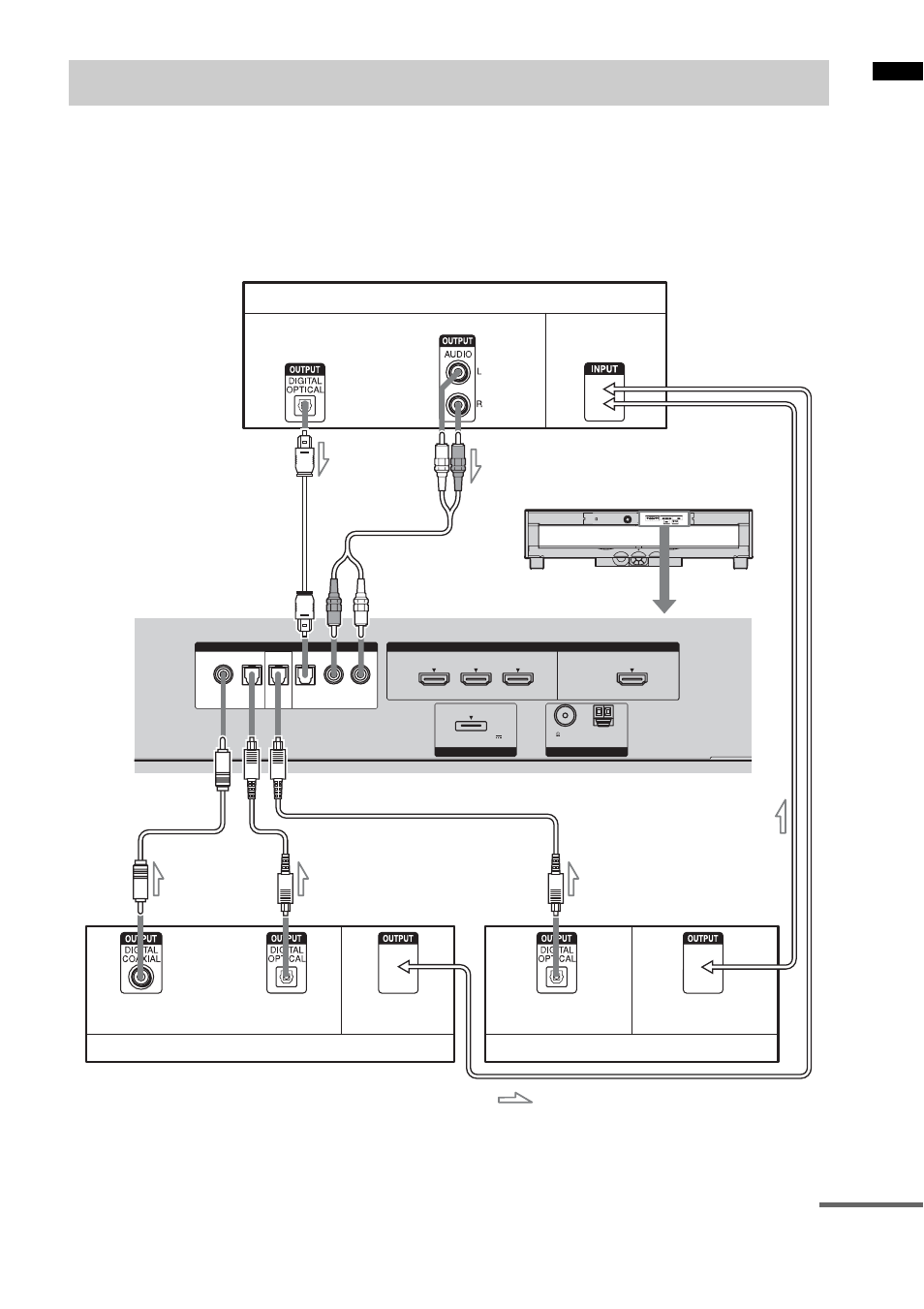

Подключение компонентов, не имеющих гнезд HDMI
TV
ANALOG
OPT
OPT
OPT
COAX
SAT/CATV
DVD
R
L
INPUT
DVD IN
HDMI
SAT/CATV
IN
BD IN
TV OUT
DC 5V
0.7A MAX
DMPORT
ANTENNA
75 COAXIAL
FM
AM
Телемонитор, проектор и т.д.
C
A
Оптический кабель (приобретается дополнительно)
B
Оптический кабель (прилагается)
C
Коаксильный цифровой кабель (приобретается дополнительно)
*
Аудиокабель (приобретается дополнительно) можно использовать в том случае, когда
телевизор не оборудован DIGITAL OPTICAL OUTPUT.
: передача сигнала
Видеосигнал
Видеосигнал
A
A
Видеосигнал
Аудиосигнал
*
B
Аудиосигнал
или
Видеосигнал
Аудиосигнал
Устройство воспроизведения (записи) DVD-дисков, “PlayStation 2”, и т.д.
Спутниковый тюнер, тюнер кабельного телевидения и т.д.
или
продолжение на следующей странице
