25
RU
Н
а
чал
о раб
о
ты
•Не располагайте рамочную антенну AM и кабель вблизи системы или других аудио/
видеокомпонентов во избежание появления помех.
•Обязательно полностью растяните проволочную антенну FM.
•После подключения проволочной антенны FM поддерживайте, насколько это возможно, ее в
горизонтальном положении.
•Настройте направление рамочной антенны AM, чтобы добиться оптимального приема сигналов в
диапазоне AM.
•При плохом приеме FM воспользуйтесь 75-омным коаксиальным кабелем (приобретается
дополнительно) для подключения устройства к наружной антенне FM, как показано ниже.
4

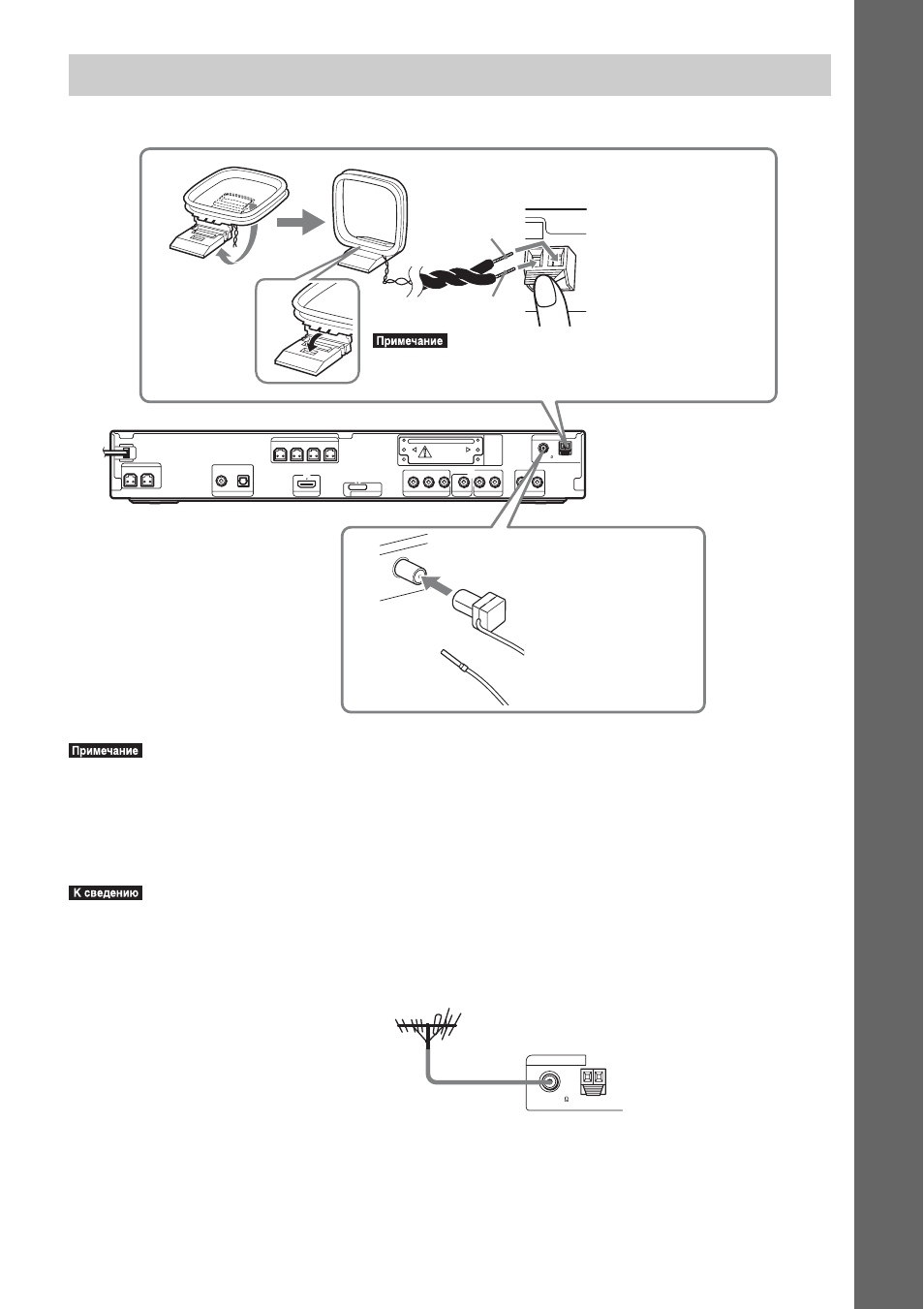

Подсоединение антенны
CENTER
SUBWOOFER
DIGITAL IN
AUDIO IN
COAXIAL 75
AM
FM
P
B
/C
B
P
R
/C
R
Y
L
R
COAXIAL
OPTICAL
FRONT R
FRONT L
SUR R
SUR L
SPEAKER
TV
HDMI OUT
VIDEO OUT
TV
ANTENNA
DMPORT
SPEAKER
COMPONENT VIDEO OUT
AUDIO IN
L
R
SAT/CABLE
EZW-T100
DC5V
0.7A MAX
COAX
IAL 7
5
FM
ANTE
NNA
A
B
Задняя панель
Рамочная антенна АМ
(прилагается)
Проволочная антенна FM
(прилагается)
или
•Кабель (A) или кабель (B) можно подключать к
любому разъему.
COAXIAL 75
AM
FM
ANTENNA
Наружная антенна FM
Устройство
