23
RU
Н
а
чал
о раб
о
ты
Можно воспроизвести звук с подключенного компонента через шесть динамиков
системы.
• Переносное аудиоустройство: A
• Адаптер DIGITAL MEDIA PORT: B
• Видеомагнитофон, цифровой спутниковый ресивер или PlayStation и т.д.: C
*
ОСТОРОЖНО
Не удаляйте винты перед установкой EZW-T100 (стр. 90).
Подключение адаптера DIGITAL MEDIA PORT
Подключение адаптера DIGITAL MEDIA PORT (приобретается дополнительно) к
гнезду DMPORT. Для получения дополнительной информации см. раздел
“Использование адаптера DIGITAL MEDIA PORT” (стр. 88).
3

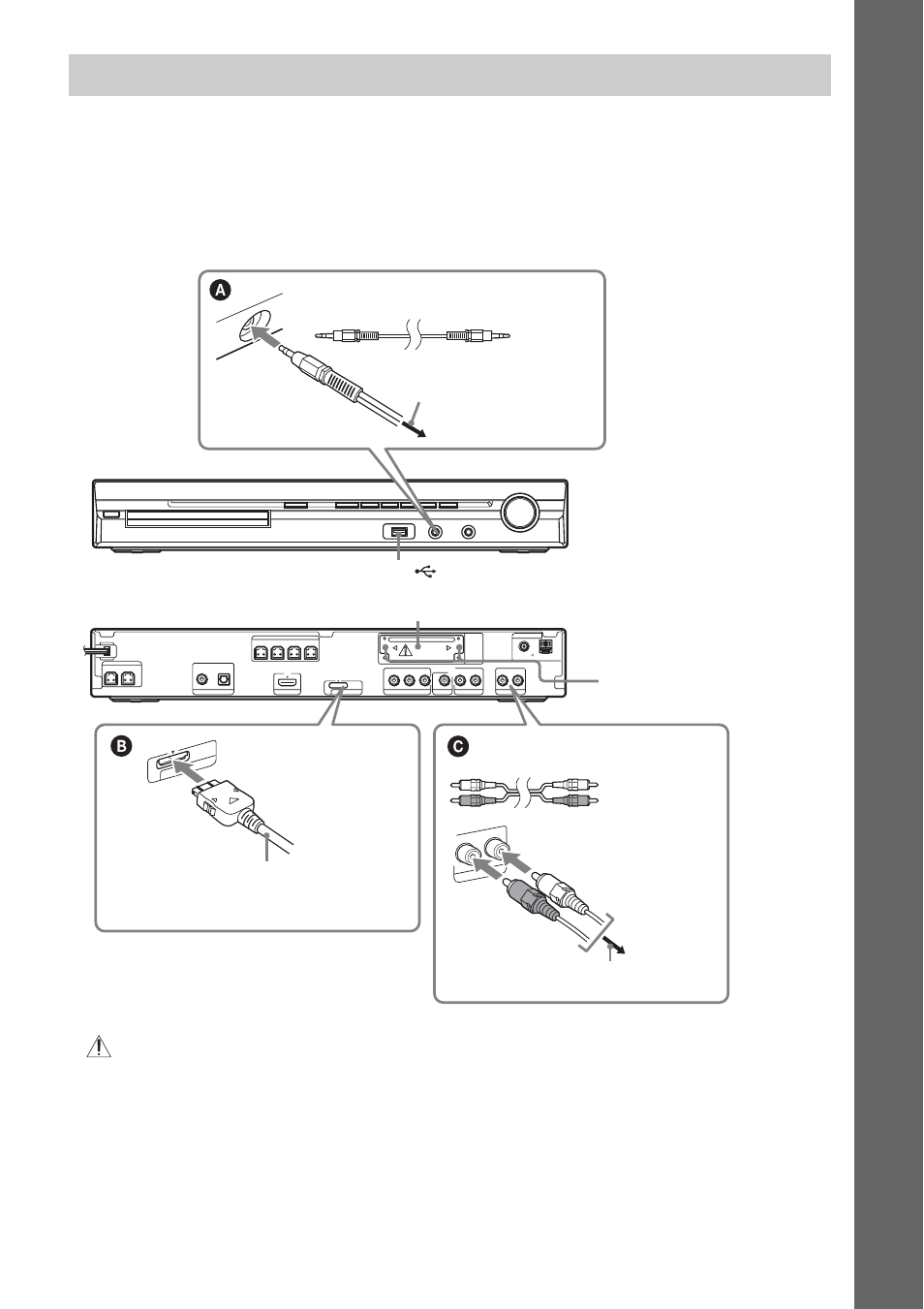

Подключение других компонентов
CENTER
SUBWOOFER
DIGITAL IN
AUDIO IN
COAXIAL 75
AM
FM
P
B
/C
B
P
R
/C
R
Y
L
R
COAXIAL
OPTICAL
FRONT R
FRONT L
SUR R
SUR L
SPEAKER
TV
HDMI OUT
VIDEO OUT
TV
ANTENNA
DMPORT
SPEAKER
COMPONENT VIDEO OUT
AUDIO IN
L
R
SAT/CABLE
EZW-T100
DC5V
0.7A MAX
DMP
ORT
DC5V
0.7A M
AX
AUDIO
IN
L
R
SAT/CA
BLE
Задняя панель
Передняя панель
К гнездам AUDIO OUT на другом
компоненте
Аудиокабель (приобретается
дополнительно)
Белый
Красный
Гнездо EZW-T100 (см. “Возможность беспроводной системы” (стр. 24).)
Порт
(USB) (см. стр. 77.)
Адаптер DIGITAL MEDIA PORT
(приобретается дополнительно)
К переносному
аудиоустройству
Стереофонический кабель с мини-
штекером (приобретается
дополнительно)
Винты*
