142
Модернизация компьютера VAIO
10 Поместите новый жесткий диск в крепление жесткого диска и совместите отверстия на обеих сторонах крепления.
11 Закрепите диск в креплении диска винтами в отверстиях на каждой стороне крепления.
!
Необходимые винты поставляются вместе с жестким диском. Не затягивайте винты слишком туго при закреплении
диска в креплении.
12 Подсоедините серийный шнур питания ATA и серийный кабель ATA к приводу жесткого диска.

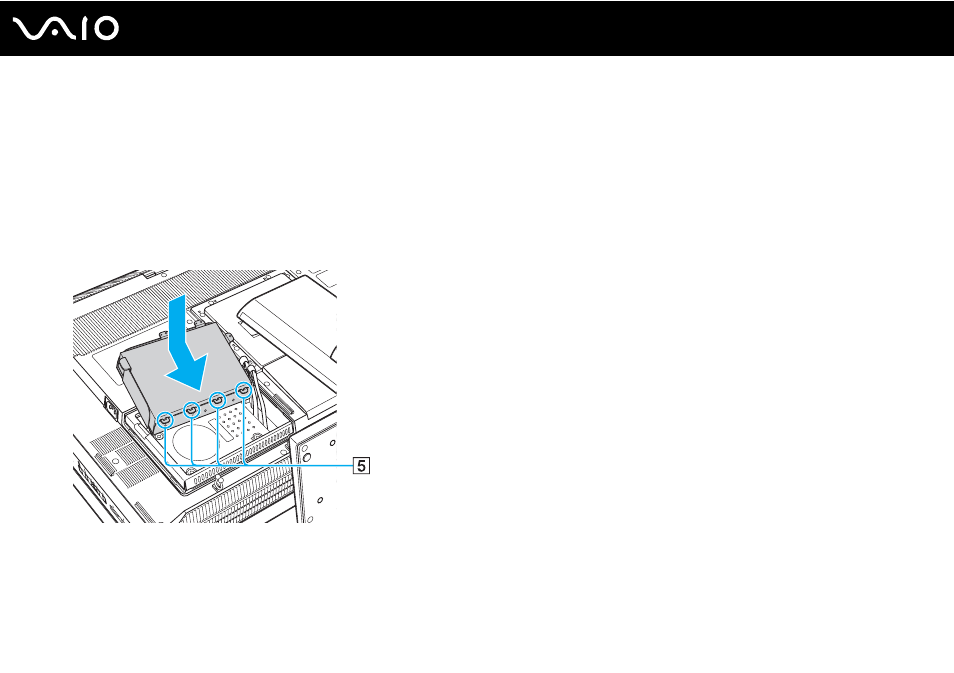

13 Вставьте четыре выступа (5) под раму отсека жесткого диска и установите крепление с новым диском в отсек.
14 Закрепите крепление диска винтами, которые вы удалили в действии 6.
15 Установите крышку отсека жесткого диска.
16 Отсоедините шнур питания и периферийные устройства с задней панели компьютера.
