102
Использование периферийных устройств
Подсоединение компьютерного монитора
✍
Перед использованием гнезда HDMI OUTPUT необходимо снять крышку задней панели с компьютера. Описание этой
процедуры смотрите в руководстве Снятие и установка крышки задней панели

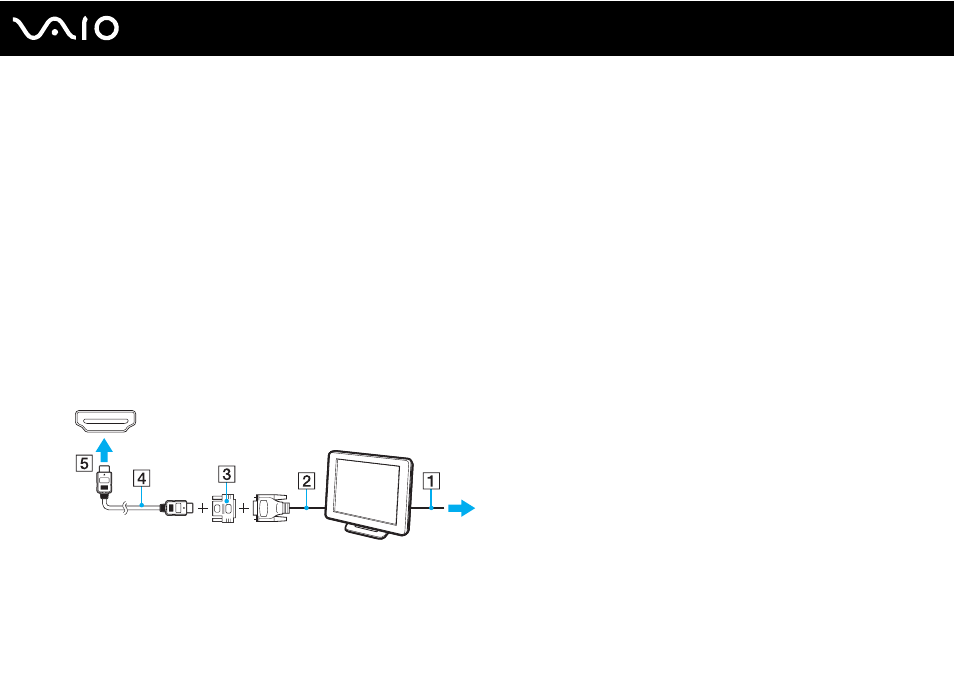

Для подсоединения компьютерного монитора:
1
При необходимости подсоедините один конец шнура питания монитора (1) к монитору, а другой – к розетке
электросети.
2
Подключите кабель экрана (2) (в комплект поставки не входит) к адаптеру HDMI - DVI-D (3) (в комплект
поставки не входит) и подсоедините один конец кабеля HDMI (4) (в комплект поставки не входит) к адаптеру
HDMI - DVI-D (3), а другой конец к разъему HDMI OUTPUT (5) на задней панели компьютера.
3
Если экран внешнего компьютера оборудован разъемом HDMI input, подключите один конец кабеля HDMI
(в комплект поставки не входит) к разъему HDMI OUTPUT на задней панели компьютера, а другой к разъему
HDMI input на экране компьютера.
