AMP REM

ATT

switched power supply

přepínatelný zdroj proudu

zasilanie komutowane

ayarlanabilir güç desteği

включаемое

earth

uzemnění

uziemienie

toprak
земля

Yellow

Žlutý
Żółty

Sarı

Желтый

Blue

Modrý

Niebieski

Mavi

Голубой

Orange/

White

Oranžový/

bílý

Pomarańczowy/

Biały

Turuncu/

Beyaz

Оранжевый/

белый

Red

Červený

Czerwony

Kırmızı

Красный

Black

Černý

Czarny

Siyah

Черный

continuous power supply

nepřerušovaný zdroj proudu

stałe zasilanie mocą

sürekli güç desteği

непрерывное поступление питания

power aerial control

ovládání elektrické antény

sterowanie anteną

anten kontrolü

антенная электрика

switched illumination power supply

přívod proudu pro osvětlení

závislý na spínacím klíčku

komutowe zasilanie luminacji

değişken ışıklandırma güç desteği

подача питания подсветки от

зажигания

Speaker, Rear, Right

Reproduktor, Zadní, Pravý

Głośnik, Tylny, Prawy

Hoparlör, Arka, Sağ

Громкоговоритель, задний, правый

Speaker, Rear, Right

Reproduktor, Zadní, Pravý

Głośnik, Tylny, Prawy

Hoparlör, Arka, Sağ

Громкоговоритель, задний, правый

Speaker, Front, Right

Reproduktor, Přední, Pravý

Głośnik, Przedni, Prawy

Hoparlör, Ön, Sağ

Громкоговоритель, передний, правый

Speaker, Front, Right

Reproduktor, Přední, Pravý

Głośnik, Przedni, Prawy

Hoparlör, Ön, Sağ

Громкоговоритель, передний, правый

Speaker, Front, Left

Reproduktor, Přední, Levý

Głośnik, Przedni, Lewy

Hoparlör, Ön, Sol

Громкоговоритель, передний, левый

Speaker, Front, Left

Reproduktor, Přední, Levý

Głośnik, Przedni, Lewy

Hoparlör, Ön, Sol

Громкоговоритель, передний, левый

Speaker, Rear, Left

Reproduktor, Zadní, Levý

Głośnik, Tylny, Lewy

Hoparlör, Arka, Sol

Громкоговоритель, задний, левый

Speaker, Rear, Left

Reproduktor, Zadní, Levý

Głośnik, Tylny, Lewy

Hoparlör, Arka, Sol

Громкоговоритель, задний, левый

Purple
Fialový

Fioletowy

Mor

Виолетовый

Negative polarity positions 2, 4, 6, and 8 have striped cords.
Položky s negativní polaritou 2, 4, 6, a 8 mají proužkované kabely.
Przewody ujemnych pozycji biegunowości 2, 4, 6, oraz 8 oznaczono prążkami.
Negatif yük pozisyonlarının 2, 4, 6, ve 8 kabloları çizgilidir.
Позиции отрицательной полярности 2, 4, 6 и 8 имеют провода с полосками.

Green

Zelený

Zielony

Yeşil

Зеленый

White

Bílý

Biały

Beyaz

Белый

Grey
Šedý

Szary

Gri

Серый

–

Positions 1, 2 and 3 do not have pins.
Položky 1, 2, a 3 nemají kolíky.
Pozycji 1, 2, oraz 3 nie zaopatrzono w sztyfty.
1, 2, ve 3 pozisyonlarında iğne yoktur.
Позиции 1, 2 и 3 не имеют контактных штырьков.

Source selector
(not supplied)

Přepínač zdroje
(není součástí
příslušenství)

Selektor źródła
(nie dostarczony)

Kaynak selektörü
(üniteye dahil değil)

Селектор источника
(не прилагается)

XA-C30

BUS AUDIO IN

AUDIO OUT FRONT

BUS
CONTROL IN

AUDIO OUT REAR

REMOTE IN

WARNING

Auxiliary power connectors may vary depending on the car. Be sure to check the power connection diagram.
Improper connections may damage your car. If the supplied power connecting cord can not be used with
your car, consult your nearest Sony dealer.

UPOZORNĚNÍ

Pomocné proudové konektory mohou být u různých aut různé. Postupujte podle schématu proudového
zapojení, přiloženému k tomuto přístroji. Chybné zapojení by mohlo poškodit vaše auto. Jestliže nemůžete
ve vašem autě použít proudový kabel z příslušenství tohoto přístroje, obra te se na vašeho prodejce Sony.

OSTRZEŻENIE

Układy pomocniczych łączy zasilania są zróżnicowane w zależności od modelu i typu pojazdu. Proszę
koniecznie sprawdzić schemat połączeń dostarczony ze sprzętem. Nieprawidłowo przeprowadzone
podłączenia mogą spowodować uszkodzenie pojazdu. Jeżeli dostarczony z osprzętem przewód zasilania
nie pasuje do samochodowego układu łączy zasilania, prosimy o skonsultowanie się z najbliższym punktem
sprzedaży sprzętu Sony.

UYARI

Yardımcı güç konektörleri otomobile göre değişiklik gösterebilir. Ünite beraberindeki güç bağlantı şema
sayfasına bakmayı unutmayınız.
Uygun olmayan bağlantılar otomobilinize zarar verebilir. Alet beraberindeki güç bağlantı kablosu
otomobiliniz ile kullanılamıyorsa, en yakın Sony bayiine başvurunuz.

ПPЕДOCTEPEЖEHИE

В разных автомобилях могут использоваться разные разъемы питания. Обязательно сверьтесь со
схемой подсоединения проводов питания, прилагаемой к данной магнитоле. Неправильное
подсоединение может причинить ущерб Вашему автомобилю. Если прилагаемый соединительный
провод питания не подходит к Вашему автомобилю, обратитесь за советом к ближайшему дилеру
фирмы Sony.

Auxiliary power connector
Pomocný konektor pro zdroj proudu
Pomocnicze łącze zasilania
Yardımcı güç konektörü
Вспомогательный разъем питания

Yellow

Žlutý
Żółty

Sarı

Желтый

Red

Červený

Czerwony

Kırmızı

Красный

continuous power supply

nepřerušovaný zdroj proudu

stałe zasilanie mocą

sürekli güç desteği

непрерывное поступление питания

switched power supply

ovládání elektrické antény

zasilanie komutowane

ayarlanabilir güç desteği

выключаемое питание

Insert with the cord upwards.
Vložte kabelem směrem nahoru.
Włożyć przewodem skierowanym ku górze.
Kablo ile yukarı tarafını takınız.
Вставляется проводом вверх.

–

SUB OUT (MONO)

Bağlantılar

Dikkat

•Ünite yalnız negatif toprak 12 V DC

işlemi için dizayn edilmiştir.

•Herhangi bir kabloyu bir vida ile

otomobilin iskeletine veya ünitenin
veya koltuk rayları v.b. herhangi
hareketli bir parçanın arasına
sıkıştırmamaya dikkat ediniz.

•Güç bağlantı kablosunu 8 yardımcı

güç konektörüne bağlamadan önce
üniteye ve hoparlörlere bağlayınız.

•Tüm toprak kablolarını ortak bir

toprak noktaya çekiniz.

•Sarı kabloyu ünitenin sigorta

değerinden daha yüksek otomobilin
boş bir devresine bağlayınız. Bu üniteyi
başka stereo parçalarla birlikte
bağlarsanız, bağlı oldukları otomobil
devresinin tüm parçaların sigorta
değerlerinin toplamından daha yüksek
olması gereklidir. Ünitenin sigorta
değeri kadar yüksek bir otomobil
devresi yoksa üniteyi direkt aküye
bağlayınız. Bu üniteyi bağlamak için
uygun otomobil devresi yoksa, üniteyi
ünitenin sigorta değerinden daha
yüksek bir otomobil devresine öyle
bağlayınız ki, ünitenin sigortası
attığında diğer hiçbir devre kesilmesin.

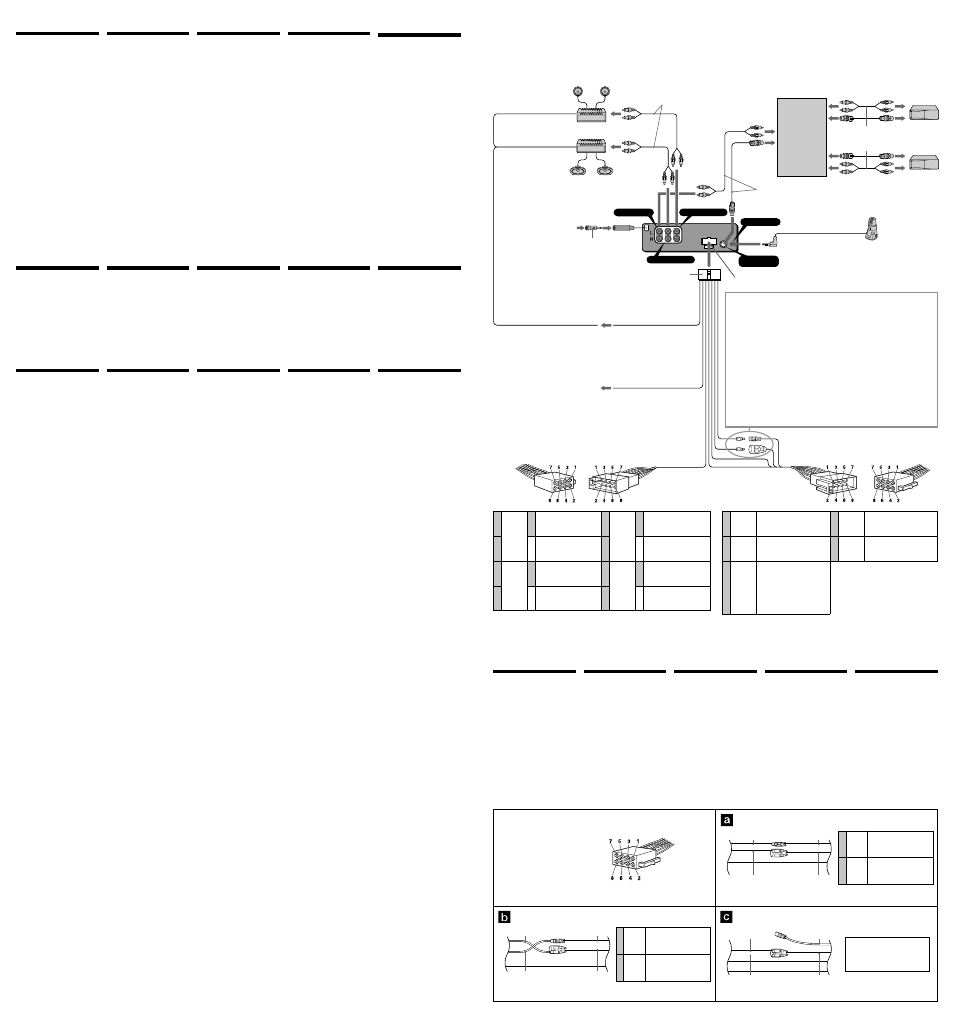

Connections

Cautions

•This unit is designed for negative earth

12 V DC operation only.

•Be careful not to pinch any wires

between a screw and the body of the
car or this unit or between any moving
parts such as the seat railing, etc.

•Connect the power connecting cord 8

to the unit and speakers before
connecting it to the auxiliary power
connector.

•Run all earth wires to a common

earth point.

•Connect the yellow cord to a free car

circuit rated higher than the unit’s fuse
rating. If you connect this unit in
combination with other stereo
components, the car circuit they are
connected to must be rated higher than
the sum of the individual components’
fuse rating. If there are no car circuits
rated as high as the unit’s fuse rating,
connect the unit directly to the battery.
If no car circuits are available for
connecting this unit, connect the unit
to a car circuit rated higher than the
unit’s fuse rating in such a way that if
the unit blows its fuse, no other circuits
will be cut off.

Podłączenia

Ostrzeżenia

•Sprzęt przeznaczono wyłącznie do

zasilania prądem o ujemnym
uziemieniu i napięciu 12 V DC.

•Proszę uważać by nie przyskrzynić

przewodów sprzętu między śrubką,
pojazdem, korpusem sprzętu lub
ruchomymi elementami jak np. między
siedzeniami, itp.

•Przewód zasilania 8 należy przed

podłączeniem do pomocniczego
złącza zasilania, podłączyć w
pierwszej kolejności do sprzętu i do
głośników.

•Wszystkie przewody uziemiające

poprowadzić do wspólnego punktu
uziemienia.

•Żółty przewód podłączyć do wolnego

obwodu pojazdu o wyższej, od
podanej na bezpieczniku sprzętu,
wartości znamionowej. Łącząc sprzęt
w kombinacji z innymi komponentami
wyposażenia stereofonicznego, należy
upewnić się, że obwód samochodowy
do którego urządzenia zostaną
podłączone, posiada wyższą wartość
znamionową niż wynosi suma wartości
bezpieczników wszystkich
komponentów razem wziętych. W
braku obwodu o wyższej od
bezpiecznika sprzętu wartości
znamionowej, proszę podłączyć sprzęt
bezpośrednio do akumulatora. Jeżeli
dla sprzętu brakuje odpowiedniego
obwodu, proszę podłączyć sprzęt do
dowolnego obwodu samochodowego
o wyższej od podanej na bezpieczniku
sprzętu wartości znamionowej w taki
sposób, aby przepalenie bezpiecznika
sprzętu nie spowodowało odcięcia
pozostałych obwodów.

Zapojení

Pozor

•Tento přístroj je konstruován výhradně

pro stejnosměrný proud 12 V a
negativní uzemnění.

•Dbejte na to, abyste nepřiskřípli žádné

dráty mezi šroub a karoserii auta nebo
tento přístroj nebo pod žádné
pohyblivé části jako jsou kolejnice pod
sedadly apod.

•Zapojte přívodní kabel 8 do přístroje

a reproduktorů, než ho zapojíte do
pomocného konektoru na proud.

•Všechny dráty pro uzemnění zapojte

do společného bodu.

•Zapojte žlutý kabel na volný okruh v

autě s vyšší hodnotou proudu než
jakou má pojistka tohoto přístroje.
Jestliže zapojujete tento přístroj v
kombinaci s jinými stereofonními
přístroji, musí mít okruh v autě, na
který budou přístroje zapojené, vyšší
hodnotu než součet hodnot pojistek ve
všech zapojených přístrojích. Jestliže
není v autě žádný obvod s takovou
hodnotou, která by odpovídala
hodnotám všech pojistek, zapojte
přístroj přímo na baterii. Jestliže není v
autě žádný obvod s vyšší hodnotou
než jakou má pojistka, zapojte tento
přístroj přímo na autobaterii. Není-li v
autě k dispozici žádný volný okruh pro
zapojení autorádia, zapojte ho do
okruhu s vyšší hodnotou proudu než
jakou má pojistka tohoto přístroje tak,
aby nedošlo k přerušení jiných okruhů,
jestliže praskne pojistka v tomto
přístroji.

Warning when installing in
a car without ACC
(accessory) position on the
ignition key switch

Be sure to press (OFF) on the unit for
two seconds to turn off the clock display
after turned off the engine.
When you press (OFF) momentarily, the
clock display does not turn off and this
causes battery wear.

Ostrzeżenie dotyczące
instalacji sprzętu w
samochodzie, którego stacyjka
nie jest wyposażona w pozycję
dodatkowego zasilania ACC
(dodatkowy sprzęt)

Po wyłączeniu silnika, pamiętać o
dwusekundowym naciskaniu przycisku
(OFF) na sprzęcie celem wyłączenia
wyświetlania danych zegara.
Krótkie naciśnięcie przycisku (OFF) nie
wyłączy wyświetlacza zegara i spowoduje
niepotrzebne zużycie mocy akumulatora.

Upozornění pro případ
instalace v autě bez
mezipolohy - poloha
ACC - klíčku od
zapalování.

Dbejte na to, abyste stisknuli (OFF) na
přístroji na dvě sekundy, aby zhasl
displej s hodinami po vypnutí motoru.
Jestliže stisknete (OFF) pouze krátce,
nezhasne displej s hodinami a to vede k
vybíjení baterie.

Kontakt anahtarı
yuvasında ACC
(accessory) pozisyonu
olmayan bir otomobile
kurarken dikkat

Motoru kapattıktan sonra saat
göstergesini kapatmak için ünite
üzerindeki

(OFF) tuşuna iki saniye için

basığınıza emin olunuz.
(OFF) tuşuna bir an için basarsanız, saat
göstergesi kapanmaz ve bu akünün
zayıflamasına neden olur.

Предостережение
относительно аппаратуры,
установленной в автомобиле,
замок зажигания в котором
не имеет отдельного
положения (ACC) для
отключения подсоединенной
аппаратуры.

После выключения двигателя не
забывайте нажать на две секунды
кнопку (OFF), с тем чтобы отключить
циферблат часов.
При кратком нажатии (OFF) циферблат
не отключается, что ведет к разрядке
аккумуляторной батареи.

Подсоединение

Предостережение

• Данная автомагнитола предназначена

для подключения только к 12-
вольтному аккумулятору постоянного
тока с негативным заземлением.

• Следите за тем, чтобы не защемить

какие-либо провода между винтом и
корпусом автомобиля или магнитолы
либо между подвижными частями в
салоне автомобиля, например,
передним сиденьем и металлическими
направляющими рейками под ним.

• Подсоедините шнур питания 8

сначала к магнитоле и
громкоговорителям, а уже потом - к
контактам внешнего источника
питания.

• Подведите все провода заземления

к одной и той же точке заземления.

• Подсоедините желтый провод к

свободной электроцепи автомобиля с
большей силой тока чем та, на
которую рассчитан предохранитель
магнитолы. Если Вы подсоединяете
эту магнитолу в сочетании с другими
компонентами стереосистемы, сила
тока в электроцепи автомобиля, к
которой они подключаются, должна
быть больше суммы значений силы
тока, на которую рассчитаны
предохранители отдельных
компонентов. В случае отсутствия в
автомобиле цепи со столь же высокой
силой тока, что и та, на которую
рассчитан предохранитель магнитолы,
подсоедините магнитолу напрямую к
аккумулятору. В случае если в
автомобиле нет свободных
электроцепей для подсоединения
магнитолы, подсоедините ее к
автоэлектроцепи с силой тока выше
того значения, на которое рассчитан
предохранитель магнитолы, таким
образом, чтобы если он перегорит,
другие цепи не прервались.

Примечания к примеру
подсоединения

О проводах управления
• По (синему) проводу питания антенны с

электрическим приводом осуществляется
подача постоянного тока силой +12 вольт
при включении Вами радиоприемника или
функций АТА (автоматическая активация
приемника), AF (альтернативные частоты) и
ТА (дорожные сообщения).

• Антенна с электрическим приводом, не

снабженная релейным блоком, с данной
магнитолой использоваться не может.

• Ecли в Baшeй мaшинe ecть вcтpоeннaя

aнтeннa FM/MW/LW нa заднем/боковом
cтeклe, нeобxодимо подcоeдинить пpовод
питaния yпpaвлeния aнтeнной (cиний) или
вxодной пpовод питaния ycтpойcтвa
(кpacный) к выводy питaния cyщecтвyющeго
aнтeнного ycилитeля. Зa болee подpобными
cвeдeниями обpaщaйтecь к дилepy.

Предостережение
Если Вы используете антенну с
электрическим приводом без релейного
блока, подсоединение данной магнитолы
посредством прилагаемого шнура питания 8
может привести к повреждению антенны.

Подсоединение для поддержки памяти
Когда к магнитоле подсоединен желтый
электрический провод, блок памяти будет
постоянно получать питание, даже при
выключенном зажигании.

О подсоединении громкоговорителей
• Прежде чем подсоединять

громкоговорители, выключите магнитолу.

• Используйте громкоговорители с полным

сопротивлением 4 - 8 Ом, обладающие
способностью принимать достаточно
мощный сигнал. В противном случае они
могут быть повреждены.

• Не подсоединяйте контактные гнезда

громкоговорителей к шасси автомобиля и
не соединяйте гнезда правого
громкоговорителя с гнездами левого.

• Не пытайтесь подсоединить

громкоговорители параллельно.

• Не подсоединяйте к гнездам для

громкоговорителей на магнитоле какие бы
то ни было активные громкоговорители (со
встроенными усилителями), поскольку это
может привести к повреждению последних.
Убедитесь в том , что подсоединяемые
громкоговорители относятся к пассивному
типу.

Bağlantı örneği notları

Kontrol kablo notları
• Güç anten kontrol kablosu (mavi) radyoyu

açtığınızda veya ATA (Automatic Tuner
Activation), AF (Alternative Frequency) veya
TA (Traffic Announcement) işlevlerini aktive
ettiğinizde +12 V DC verir.

• Bu ünite ile yayın kutusu olmayan bir güç

anteni kullanılamaz.

• Otomobilinizin arka veya arka/yan yan

camı içinde FM/MW/LW anteni varsa, güç
anten kontrol kablosunu (mavi) veya
aksesuar güç giriş kablosunu (kırmızı)
mevcut anten güçlendiricinin güç
terminaline bağlamanız gerekir. Ayrıntılar
için bayinize başvurunuz.

Uyarı
Yayın kablosu olmayan bir güç anteniniz
varsa, bu üniteyi beraberindeki güç bağlantı
kablosuna 8 bağlamak antene zarar verebilir.

Hafızada tutma bağlantısı
Sarı güç giriş kablosu bağlandığında, kontakt
düğmesi kapalı olsa dahi hafıza devresine her
zaman güç verilecektir.

Hoparlör bağlantı notları
• Hoparlörleri bağlamadan önce, üniteyi

kapatınız.

• 4 -8 ohm empedansa ve uygun güç kullanım

kapasitesine sahip hoparlörler kullanınız.
Aksi takdirde hoparlörler zarar görebilir.

• Hoparlör sisteminin terminallerini otomobil

şasisine bağlamayınız ve sağ hoparlör
terminallerini sol hoparlör terminallerine
bağlamayınız.

• Hoparlörleri paralel bağlamaya çalışmayınız.
• Hiçbir aktif hoparlörü (dahili amplifikatörleri

olan) ünitenin hoparlör terminallerine
bağlamayınız. Bunu yapmak aktif
hoparlörlere zarar verebilir. Bu terminallere
pasif hoparlörler bağladığınıza emin olunuz.

Notes of connection
example

Notes on the control leads
• The power aerial control lead (blue)

supplies +12 V DC when you turn on the
tuner or when you activate the ATA
(Automatic Tuner Activation), AF
(Alternative Frequency) or the TA (Traffic
Announcement) function.

• A power aerial without a relay box cannot

be used with this unit.

• When your car has a built-in FM/MW/LW

aerial in the rear/side glass, it is necessary
to connect the power aerial control lead
(blue) or the accessory power input lead
(red) to the power terminal of the existing
aerial booster. For details, consult your
dealer.

Warning
If you have a power aerial without a relay
box, connecting this unit with the supplied
power connecting cord 8 may damage the
aerial.

Memory hold connection
When the yellow power input lead is
connected, power will always be supplied to
the memory circuit even when the ignition
switch is turned off.

Notes on speaker connection
• Before connecting the speakers, turn the

unit off.

• Use speakers with an impedance of 4 to 8

ohms, and with adequate power handling
capacities. Otherwise, the speakers may be
damaged.

• Do not connect the terminals of the

speaker system to the car chassis, and do
not connect the terminals of the right
speaker with those of the left speaker.

• Do not attempt to connect the speakers in

parallel.

• Do not connect any active speakers (with

built-in amplifiers) to the speaker
terminals of the unit. Doing so may
damage the active speakers. Be sure to
connect passive speakers to these
terminals.

Uwagi dotyczące
przykładów podłączeń

Uwagi na temat przewodów sterujących
• Przewód sterujący automatyczną anteną

(niebieski), dostarcza +12 V DC po
włączeniu sprzętu lub funkcji ATA
(Automatic Tuner Activation = automatyczne
uaktywnienie tunera), funkcji AF (Alternative
Frequency = alternatywne częstotliwości)
lub funkcji TA (Traffic Announcement =
migawki ruchu drogowego).

• Antena automatyczna bez skrzynki

przekaźnikowej nie nadaje się do użytku z
tym sprzętem.

• Gdy w samochodzie jest wbudowana

antena FM/MW/LW tylko w tylną lub boczne
szyby, to konieczne jest podłączenie
przewodu sterowania anteną (niebieski) lub
dodatkowego przewodu zasilającego
(czerwony) do przewodu zasilającego
istniejący wzmacniacz antenowy. Aby
uzyskać więcej informacji, skontaktuj się ze
sprzedawcą.

Ostrzeżenie
Jeśli używana antena automatyczna nie jest
wyposażona w skrzynkę przekaźnikową,
przeprowadzenie podłączenia sprzętu
dostarczonym przewodem 8 może uszkodzić
antenę.

Wspomaganie pamięci sprzętu
Podłączenie żółtego przewodu
doprowadzania zasilania umożliwia, nawet
przy wyłączonym zapłonie, stały dopływ mocy
do obwodu wspomagania pamięci.

Uwagi dotyczące podłączania głośników
• Przed podłączeniem głośników, proszę

pamiętać o wyłączeniu zasilania sprzętu.

• Proszę podłączyć głośniki o impedancji od 4

do 8 ohmów i dostatecznej wydajności
mocy. W przeciwnym przypadku może
nastąpić uszkodzenie głośników.

• Nie podłączać złączy systemu głośnikowego

do karoserii lub też złączy prawego do
złączy lewego głośnika.

• Głośników nie podłączać równolegle.
• Do gniazdek głośnikowych sprzętu, nie

podłączać głośników aktywnych
(wyposażonych we wzmacniacze). Może
nastąpić uszkodzenie głośników aktywnych.
Proszę upewnić się, że podłączane głośniki
są typu pasywnego.

Poznámky k příkladu
zapojení

Poznámky k přívodním kabelům
• Kabel pro ovládání elektrické antény (modrý)

dodává stejnosměrný proud +12 V, jakmile
zapnete rádio nebo jakmile zaktivujete jednu
z funkci ATA (Automatic Tuner Activation -
automatická aktivace tuneru), AF (Alternative
Frequency - alternativní frekvence) nebo TA
(Traffic Announcement - dopravní hlášení).

• S tímto přístrojem nelze používat elektrickou

anténu bez relé.

• Je-li váš vůz vybaven anténou FM/MW/LW

vestavěnou v zadním nebo bočním skle, je
nutné připojit napájecí kabel antény (modrý)
nebo napájecí kabel příslušenství (červený)
ke konektoru napájení stávajícího boosteru
antény. Podrobné informace vám poskytne
prodejce.

Upozornění
Jestliže máte anténu bez relé, může při jejím
zapojení na tento přístroj za pomoci kabelu 8
z příslušenství dojít k poškození antény.

Zapojení pro uchování paměti
Je-li zapojený žlutý kabel pro napájení
přístroje, bude okruh paměti pod proudem i
při vypnutém klíčku zapalování.

Poznámky k zapojení reproduktorů
• Než začnete se zapojováním reproduktorů,

vypněte přístroj.

• Používejte reproduktory s impedancí od 4

do 8 ohmů a s odpovídajícím výkonem.
Jinak by mohlo dojít k jejich poškození.

• Nezapojujte vývody od reproduktorů na

podvozek vozidla a nezapojujte vývod
pravého reproduktoru společně s vývodem
levého reproduktoru.

• Nepokoušejte se zapojit reproduktory

paralelně.

• Do svorek tohoto přístroje nezapojujte

žádné aktivní reproduktory (se
zabudovaným zesilovačem). Mohlo by to
vést k poškození aktivních reproduktorů.
Proto se přesvědčte, abyste na tento přístroj
zapojili pasivní reproduktory.

Note for the aerial connecting
If your car aerial is an ISO
(International Organization
for Standardization) type, use
the supplied adapter 6 to
connect it.
First connect the car aerial to
the supplied adapter, then
connect it to the aerial jack of
the master unit.

RCA pin cord (not supplied)

Poznámka k zapojení antény
Jestliže máte autoanténu ISO
(International Organization for
Standardization - Mezinárodní
organizace pro standardizaci),
použijte k zapojení adaptér 6 z
příslušenství.
Napřed zapojte autoanténu do
adaptéru z příslušenství, potom
ji zapojte do zdířky pro anténu
na přístroji.

Kolíkový kabel RCA (není
součástí příslušenství)

Uwaga dotycząca
podłączania anteny
Jeżeli antena jest według
standardu ISO (International
Organization for
Standardization), do
podłączenia proszę użyć
dostarczonego adapteru 6.
Antenę samochodową
podłączyć do dostarczonego
adapteru, a następnie do
gniazdka antenowego na
głównym korpusie sprzętu.

Kabel z wtykiem RCA (nie
dostarczony)

Anten bağlantı notu
Otomobil anteniniz bir ISO
(International Organisation for
Standardization) tipi ise
bağlantı için ünite ile verilen
adaptörü 6 kullanınız.
Önce otomobil antenini alet
beraberindeki adaptöre
bağlayınız, ardından ana
ünitenin anten jakına
bağlayınız.

RCA iğne kordonu (üniteye
dahil değil)

Примечание о подсоединении
антенны
Если антенна в Вашем
автомобиле относится к типу,
утвержденному ISO
(Международной организацией по
стандартизации), используйте
для ее подсоединения
переходник 6.
Сначала подсоедините
автомобильную антенну к
прилагаемому переходнику, а
затем -- к антенному гнезду
магнитолы.

Шнур с контактными штырьками
RCA (не прилагается)

Connection example
Příklad zapojení
Przykład wykonania podłączenia
Bağlantı örneği
Пример подсоединения

to a car’s speaker connector
do konektoru automobilového reproduktoru
do złącza głośnika samochodowego
otomobilin hoparlör konektörüne
к разъему автомобильного громкоговорителя

to a car’s auxiliary power connector
do přídavného konektoru na proud v autě
do samochodowego, pomocniczego złącza zasilania
otomobilin yardımcı güç konektörüne
к вспомогательному автомобильному разъему питания

Power connection diagram

Auxiliary power connector may vary
depending on the car. Check your car’s
auxiliary power connector diagram to
make sure the connections match correctly.
There are three basic types (illustrated
below). You may need to switch the
positions of the red and yellow leads in the
car stereo’s power connecting cord.
After matching the connections and
switched power supply leads correctly,
connect the unit to the car’s power supply.
If you have any questions and problems
connecting your unit that are not covered
in this manual, please consult the car
dealer.

Schéma pro zapojení
proudu

Pomocný konektor pro zdroj proudu může
být závislý na modelu auta. Podle schéma
pro zapojení pomocného konektoru pro
zdroj proudu k vašemu autu zkontrolujte,
jestli je zapojení správné. Existují tři
základní druhy (ilustrace níže). Případně je
zapotřebí, abyste zaměnili zapojení
červeného a žlutého kabelu v kabelu pro
přívod proudu do autorádia.
Po zakončení všech zapojení a správném
zapojení kabelu pro přívod proudu zapojte
přístroj na zdroj proudu. Jestliže máte další
otázky nebo jestliže se vyskytnou
problémy v souvislosti s vaším přístrojem,
které nejsou popsány v tomto návodu,
obra te se na vaši autodílnu.

Schemat Podłączeń
Zasilania

Rodzaj pomocniczego łącza zasilania
zależy od typu pojazdu. Proszę sprawdzić
w samochodowym schemacie łączy
zasilania, aby zapewnić właściwe
dopasowanie połączeń. Poniżej
zilustrowano trzy podstawowe typy (patrz
ilustracja). Konieczna może być zmiana
pozycji czerwonego i żółtego przewodu
łączeniowego w kablu zasilania dla
samochodowego zestawu stereo.
Po dopasowaniu podłączeń do przewodów
zasilania prądem, proszę podłączyć sprzęt
do samochodowego źródła zasilania. W
przypadku ewentualnych wątpliwości lub
trudności z podłączeniem sprzętu, których
nie opisano w podręczniku, proszę
skonsultować się z punktem sprzedaży
pojazdu.

Güç Bağlantı Şeması

Yardımcı konektör otomobile göre değişir.
Bağlantıların doğru şekilde uyup
uymadığını kontrol etmek için,
otomobilinizin yardımcı güç konektör
şemasını kontrol ediniz. Üç ana tip vardır
(aşağıda gösterildiği üzere). Oto stereo’nun
güç bağlantı kablosunda kırmızı ve sarı
kabloların yerlerini değiştirmeniz
gerekebilir.
Bağlantıları uydurduktan ve güç destek
kablolarını doğru şekilde değiştirdikten
sonra, üniteyi otomobilin güç desteğine
bağlayınız. Ünitenin bağlantıları ile ilgili bu
kılavuzda yer almayan soru ve sorunlarınız
olursa, lütfen otomobil satıcınıza
başvurunuz.

Схема подключения
питания

В разных автомобилях могут
использоваться разные разъемы
вспомогательного питания. Для того
чтобы убедиться в правильности
подсоединения, сверьтесь обязательно
со схемой разъема подключения
вспомогательного питания Вашего
автомобиля. Есть три основных типа
(как показано на рисунке ниже).
Возможно, Вам придется поменять
местами подключение красного и
желтого проводов в соединительном
кабеле питания стереосистемы.
После проверки соответствия разводки
разъемов автомобильного
электропитания и проводов питания
магнитолы подключите магнитолу к
электропитанию автомобиля. Если у
Вас есть какие-либо вопросы или
проблемы, связанные с подключением
магнитолы, которые не
рассматриваются в настоящем
руководстве, обратитесь за советом к
дилеру автомобильной фирмы.
