62
РУ
ИСПОЛЬЗОВАНИЕ ПДУ (прод.)
DISPLAY
К разъему
дистанционного ввода
паузы PAUSE или
разъему R.A.EDIT
Видеомагнитофон
Телевизор
К разъему
PAUSE IN
Кабель для
монтажа
Кабель
S-Video
(нe входит
в комплект) Кабель
Audio/Video
(входит в
комплект)
* Подсоедините, если кабель S-Video не
используется.
** При подключении кабелей откройте эту
крышку.
*** JLIP : GR-DVL450/DVL157/DVL150
EDIT : GR-DVL557/DVL555/DVL357/DVL355
Крышка разъемов **
К AV
К JLIP ***
или
EDIT
***
К S
К разъемам
AUDIO, VIDEO
*
и -IN
Переключатель
видеовыходов
“Y/C”/“CVBS”
Если ваш телевизор
имеет разъем SCART,
используйте
входящий в комплект
переходник кабеля.
Для модели GR-DVL450/DVL157:
ВНИМАНИЕ ПРИ
ИСПОЛЬЗОВАНИИ
МОНТАЖНОГО КАБЕЛЯ
Убедитесь, что Вы присоединили конец с
фильтром с сердечником (штепсельная
вилка с тремя кольцами вокруг штыря) к
видеокамере.

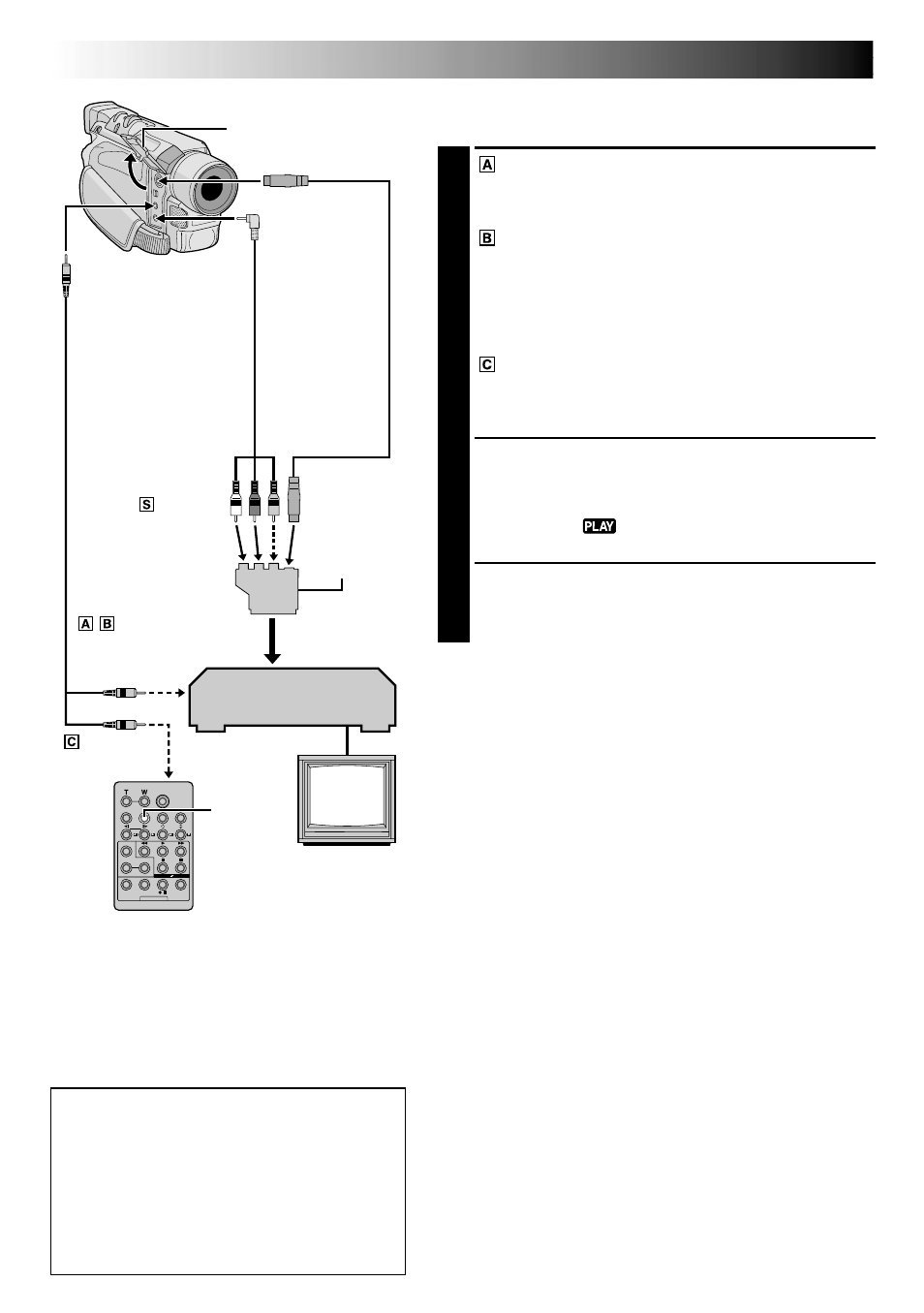

ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ
См. также стр. 22 и 23.
1
Видеомагнитофону JVC, имеющему контакт
дистанционного ввода паузы . . .
... подключите кабель для монтажа к гнезду
дистанционного ввода паузы (PAUSE).
Видеомагнитофону JVC, не имеющему
контакта дистанционного ввода паузы, но
имеющему разъем R.A.EDIT (МОНТАЖ В
ПРОИЗВОЛЬНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ В
РЕЖИМЕ ПРОДОЛЖЕНИЯ) . . .
... подключите кабель для монтажа к гнезду
R.A.EDIT.
Видеомагнитофону, отличному от указанных
выше . . .
... подключите кабель для монтажа к гнезду
ввода паузы (PAUSE IN) на ПДУ.
2
Вложите кассету с записью в видеокамеру.
Установите переключатель VIDEO/DSC в положение
“VIDEO (только GR-DVL557/DVL555/DVL357/
DVL355)”, затем установите переключатель питания
в положение “
”, одновременно нажимая на
кнопку фиксатора, находящуюся на переключателе.
3
Подключите камеру к сети, вставьте пленку, на
которой можно выполнять запись и установите
режим AUX (см. инструкцию по эксплуатации
видеомагнитофона).
ПРИМЕЧАНИЯ:
● Перед выполнением монтажа в произвольной
последовательности в режиме продолжения проверьте,
что на телевизионном мониторе не воспроизводятся
индикаторы. Если они появляются, то они будут
записываться на новой ленте.
Для того, чтобы перечисленные ниже индикаторы
появлялись или не появлялись на экране
подключенного телевизора . . .
• Дата/Время
.... в экран меню (
੬
стр. 50) выберите для пункта “DATE/
TIME” (“ДАТА/ВРЕМЯ”) “AUTO” (“АВТОМАТИЧЕСКИЙ”),
“ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).
• Временной код
.... в экран меню (
੬
стр. 50) выберите для пункта “TIME
CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.
• Выводит режим звука вопроизведения, скорость пленки и
ее прогон
.... установите переключатель “ON SCREEN” на позицию
“LCD” или “LCD/TV” в меню экрана (
੬
стр.50.). Или
нажмите кнопку DISPLAY на панели дистанционного
управления (входит в комплект).
● Для модели GR-DVL557: убедитесь, что “S/AV INPUT” в
меню экрана установлено на “OFF” (“Выкл.”) (
੬
стр.50).
● Установите переключатель видеовыходов на адаптере
кабеля в следующие положения:
Y/C
: При подключении к телевизору или
видеомагнитофону, на которые могут подаваться
сигналы Y/C, и к которым может подключаться
кабель S-Video.
CVBS : При подключении к телевизору или
видеомагнитофону, на который нельзя подавать
сигналы Y/C и при использовании кабеля Audio/
Video.
● При выполенении монтажа на видеомагнитофоне,
снабженным входным разъемом DV, вместо кабеля
S-Video и Audio/Video, может быть подключен кабель DV.
