ВИДЕОВОСПРОИЗВЕДЕНИЕ
(прод.)
* При подключении кабелей откройте эту
крышку.
** Аудиокабель не нужен для просмотра только
неподвижных изображений.
Если на Вашем телевизоре/вдеоустановке имеется 21-штырьковый коннектор
Пользуйтесь прилагаемым Кабельным Адаптером.
Переключатель
выхода
видеосигнала
“Y/C”/“CVBS”
Переходник
кабеля
ПPИMEЧAHИE:
Установите переключатель выбора выхода переходника кабеля в нужное положение:
Y/C
: При подключении к телевизору или видеомагнитофону, которые могут принимать сигналы
Y/C, с использованием кабеля S-Video.
CVBS : При подключении к телевизору или видеомагнитофону, которые не могут принимать сигналы
Y/C, с использованием кабеля Audio/Video.

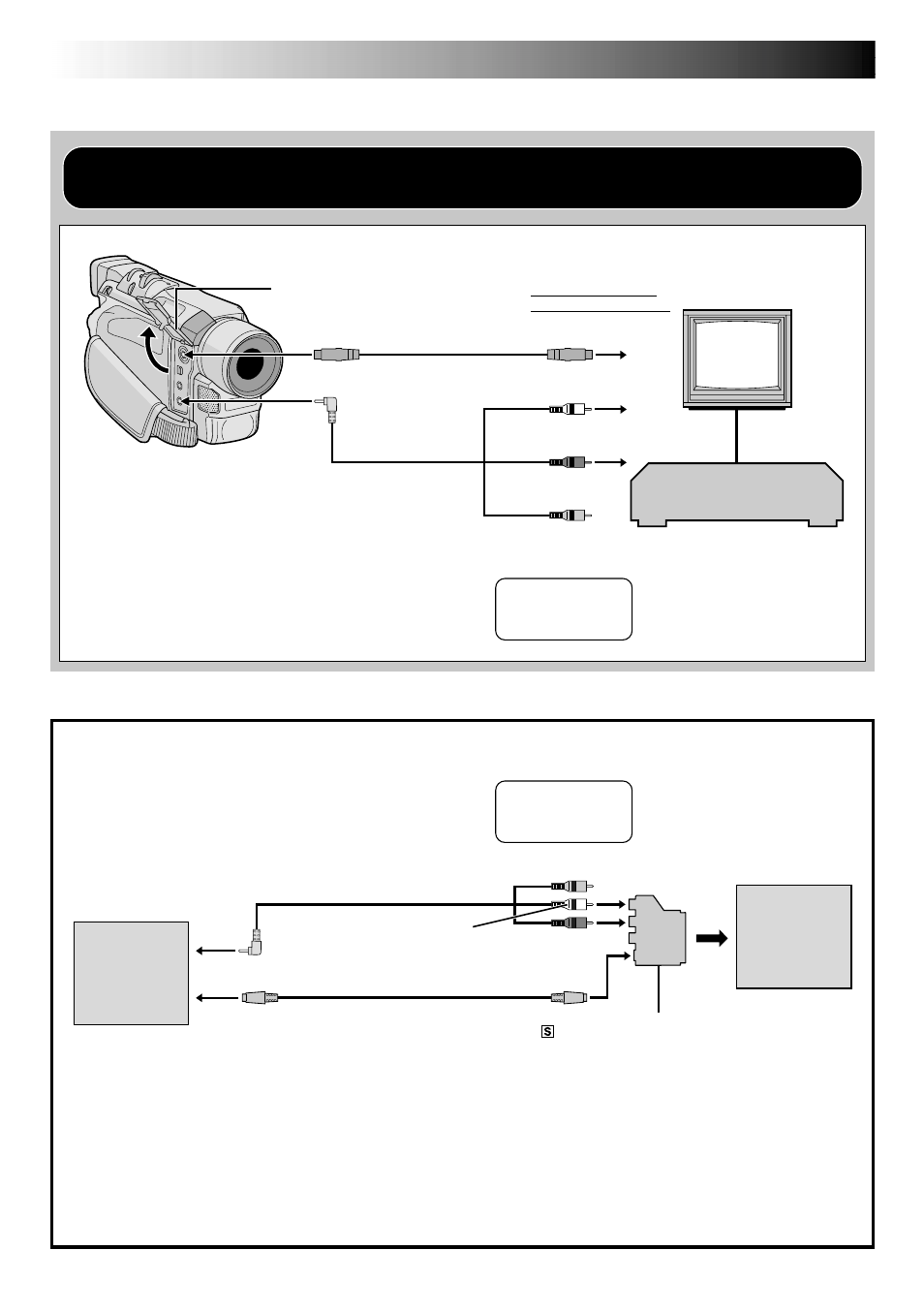

Видеокамера
Используйте входящие в комплект поставки кабели Audio/Video и отдельно
приобретаемый кабель S-Video.
телевизор
или
видеокамера
Желтый
Ко входу
-IN
Белый к
AUDIO L
*
Красный к
AUDIO R
*
* Аудиокабель не нужен для просмотра только неподвижных
изображений.
К S
К AV
Белый к
AUDIO L IN
**
Красный к
AUDIO R IN
**
К S-VIDEO IN
К телевизору или
видеомагнитофону
Кабель S-Video (не
входит в комплект)
Теле-
визор
Видеомагнитофон
Крышка разъема
*
Желтый к
VIDEO IN
Кабель Audio/Video
[миништекер -
штекер RCA
(тюльпан)] (входит
в комплект)
Eсли не
используется
кабель S-Video.
p
Разъемы
Кабель Audio/Video
[миништекер - штекер RCA
(тюльпан)] (входит в комплект)
К S
К AV
Кабель S-Video
(не входит в комплект)
Eсли не
используется
кабель S-Video.
