15
RS
Подсоединение сетевого кабеля

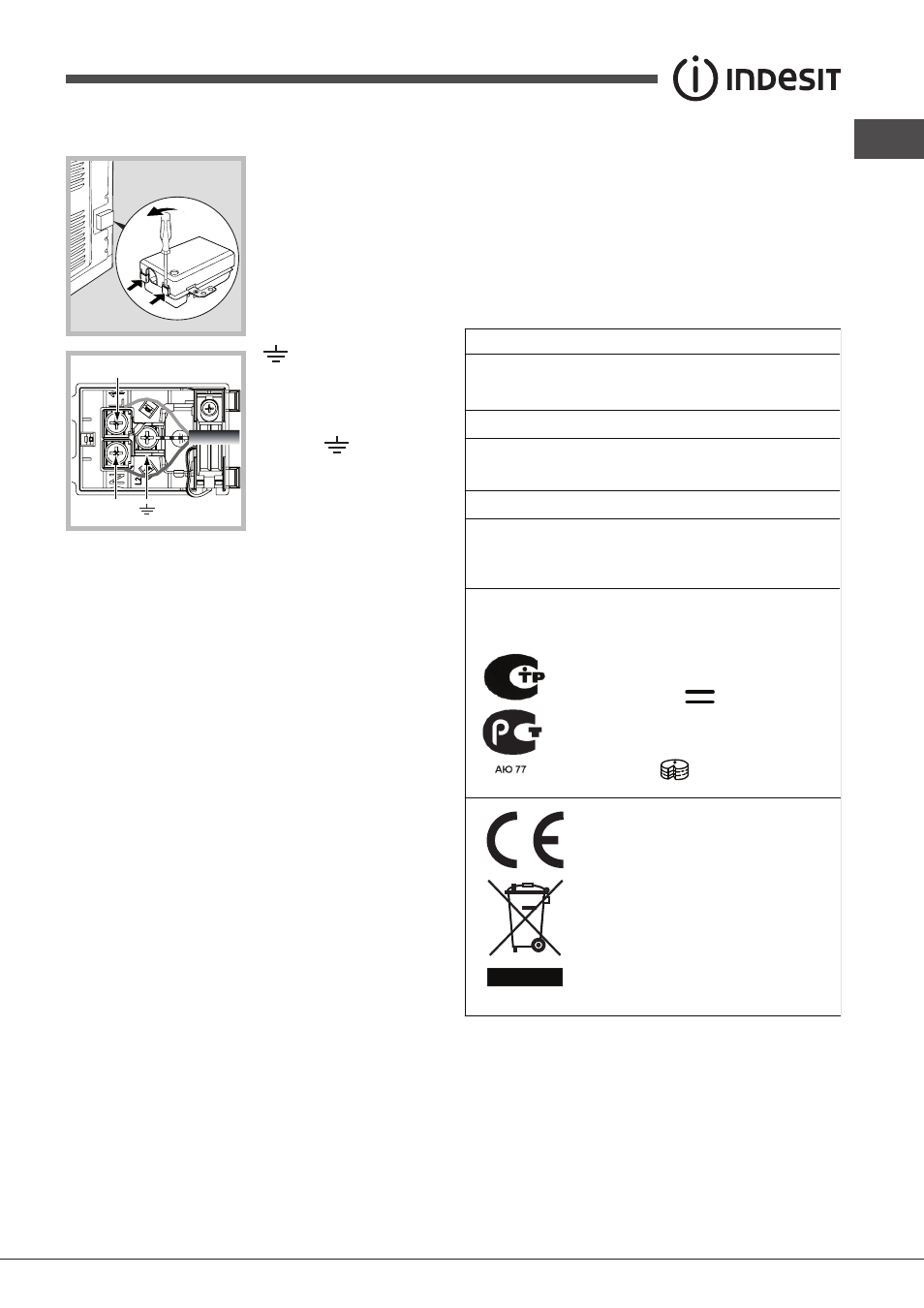

1. Откройте зажимную
коробку, нажав при помощи
отвертки на выступы с
боков крышки: потяните
и откройте крышку (см.
схему).
2. Порядок подсоединения
сетевого кабеля: отвинтите
винт кабельного сальника
и три винта контактов L-N-
и затем прикрепите
провода под головками
винтов, соблюдая цветовую
маркировку Синий (N)
Коричневый (L) Желто-
зеленый
(см. схему).
3. Закрепите сетевой
кабель в специальном
кабельном сальнике.
4 . З а к р о й те к р ы ш к у
зажимной коробки.
Подсоединение сетевого шнура изделия к сети
электропитания
Установите на сетевой кабель нормализованную
штепсельную вилку, расчитанную на нагрузку, указанную
на паспортной табличке (см. сбоку).
В случае прямого подключения к сети электропитания
между изделием и сетью необходимо установить
многополюсный выключатель с минимальным
расстоянием между контактами 3 мм, расчитанный
на данную нагрузку и соответствующий действующим
нормативам (выключатель не должен размыкать провод
заземления). Сетевой кабель должен быть расположен
таким образом, чтобы ни в одной точке его температура
не превышала температуру помещения более чем на
50°C (например, задняя панель духового шкафа).
! Электромонтер несет ответственность за правильное
подключение изделия к электрическои сети и за
соблюдение правил безопасности.
Перед подключением изделия к сети электропитания
проверьте следующее:
• розетка должна быть соединена с заземлением и
соответствовать нормативам;
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность изделия,
указанную в таблице технических характеристик;
• напряжение и частота ток а сети должны
соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со штепсельнои
вилкои изделия. В противном случае замените розетку
или вилку; не используите удлинители или троиники.
N
L
! Изделие должно быть установлено таким образом,
чтобы электрическии провод и сетевая розетка были
легко доступны.
! Электрическии провод изделия не должен быть согнут
или сжат.
! Регулярно проверяите с остояние к абеля
электропитания и в случае необходимости поручите
его замену только уполномоченным техникам (см.
Техническое обслуживание).
! Производитель не несет ответственности за
последствия несоблюдения перечисленных выше
требовании.
* Только для моделей с направляющими, изготовленными методом вытяжки.
** Только для моделей с направляющими из прутка.
ПАСПОРТНАЯ ТАБЛИЧКА
Габаритные
размеры*
ширина 43,5 см.
высота 32,4 см.
глубина 40,6 см.
Объем* 58 л
Электрическое
подключение
напряжение 220-240 В ~ 50/60 Гц
(см. Паспортную табличку),
максимальная поглощаемая
мощность 2800 Вт
Габаритные
размеры**
ширина 45,5 см.
высота 32,4 см.
глубина 40,6 см.
Объем** 60 л
МАРКИРОВКА
ПОТРЕБЛЕНИЯ
ЭЛЕКТРОЭНЕРГИИ
Директива 2002/40/CE
об этикетках электрических
духовых шкафов.
Норматива EN 50304
Расход электроэнергии Натуральная
конвекция –
режим нагрева: Традиционная;
Потребление электроэнергии при
принудительной конвекции -
в фазе
нагревания; Кондитерская выпечка.
Данное изделие
соответствует следующим Директивам
Европейского сообщества: 2006/95/CEE
от 12/12/06 (Низкое напряжение) и
последующим изменениям -
2004/108/CEE от 15/12/04
(Электромагнитная совместимость)
и последующим изменениям -
93/68/CEE от 22/07/93 и
последующим изменениям.
2002/96/CE и последующим
изменениям.
1275/2008 standby/off mode.
