Монтаж
! Важно сохранить данное руководство для его
последующих консультаций. В случае продажи,
передачи изделия или при переезде на новое
место жительства необходимо проверить, чтобы
руководство оставалось вместе с изделием, для
того чтобы его новый владелец мог ознакомиться
с правилами эксплуатации и с соответствующими
предупреждениями.
! Внимательно прочитайте инструкции: в них
содержатся важные сведения об установке,
эксплуатации и безопасности изделия.
Расположение
! Не разрешайте детям играть с упаковочными
материалами. Упаковка должна быть уничтожена
в соответствии с правилами раздельного сбора
мусора (см. Предосторожности и рекомендации).
! Установка изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами. Неправильная установка изделия
может стать причиной повреждения имущества и
причинить ущерб людям и домашним животным.

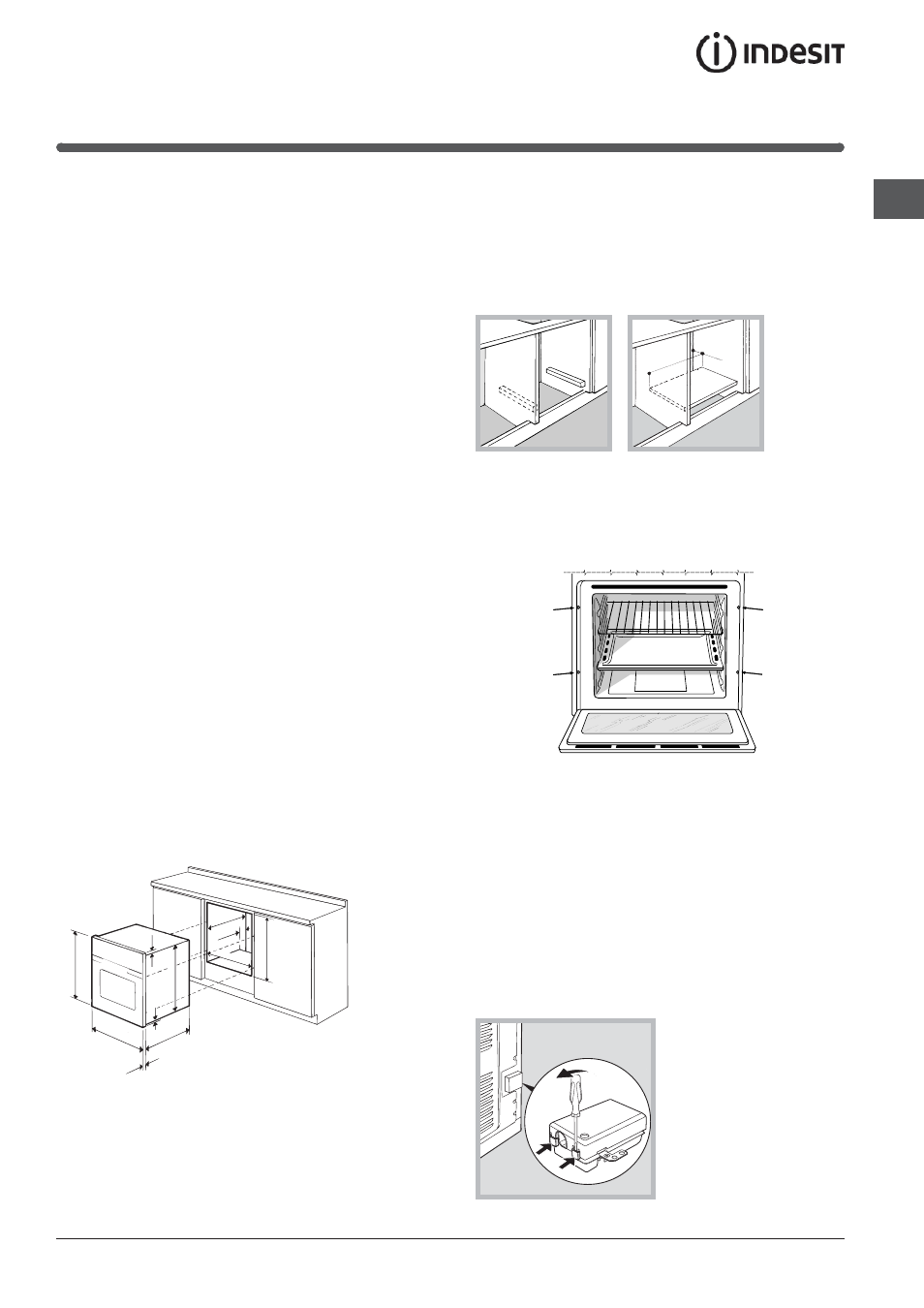

Встроенный монтаж
Для обеспечения исправного функционирования
встраиваемого изделия кухонный элемент должен
иметь соответствующие характеристики:
• панели кухонных элементов, прилегающих к
духовому шкафу, должны быть выполнены из
термостойкого материала.
• клей кухонных элементов элементов из
фанерованного дерева должен быть устойчивым
к температуре 100°C.
• для встраивания духового шкафапод кухонным
топом (см. рисунок) или в колонну ниша кухонного
элемента должна иметь следующие размеры:
595 mm.
595 mm.
24 mm.
545 mm.
5 mm.
567 mm.
23 mm.
593 mm.
45 mm
.
558 mm.
547 m
m. m in.
! После встраивания изделия в кухонный элемент
должна быть исключена возможность касания к
электрическими частями. Расход электроэнергии,
указанный на паспортной табличке изделия, был
замерен для данного типа монтажа.
560 mm.
45 mm.
Вентиляция
Для обеспечения надлежащей вентиляции
необходимо снять заднюю панель ниши кухонного
элемента. Рекомендуется установить духовой
шкаф на два деревянных бруска или на сплошное
основание с отверстием диаметром не менее 45 х
560 мм (см чертежи).
Центровка и крепление
Для крепления изделия к кухонному элементу:
откройте дверцу духового шкафа и завинтите 4
шурупа для деревянных панелей в 4 отверстия в
периметральной раме.
! Все защитные элементы должны быть закреплены
таким образом, чтобы их можно было снять только
при помощи специального инструмента.
Электрическое подсоединение
! Духовые шкафы, укомплектованные
трехполюсным кабелем электропитания,
расчитаны на функционирование с переменным
током с напряжением и частотой электропитания,
указанными на паспортной табличке с данными (см.
ниже).
Подсоединение кабеля электропитания
1. Откройте зажимную коробку, нажав при помощи
отвертки на выступы с
боков крышки: потяните
и откройте крышку (см.
схему).
2. Порядок
подсоединения
сетевого кабеля:
отвинтите винт
кабельного сальника
и три винта контактов
U
