Перезапись/монтаж, Подключение к видеомагнитофону или телевизору – Инструкция по эксплуатации Sony DCR-HC22E
Страница 48
48
DCR-HC17E/HC19E/HC21E/HC22E 2-586-507-11(1)
Подключение к видеомагнитофону или
телевизору

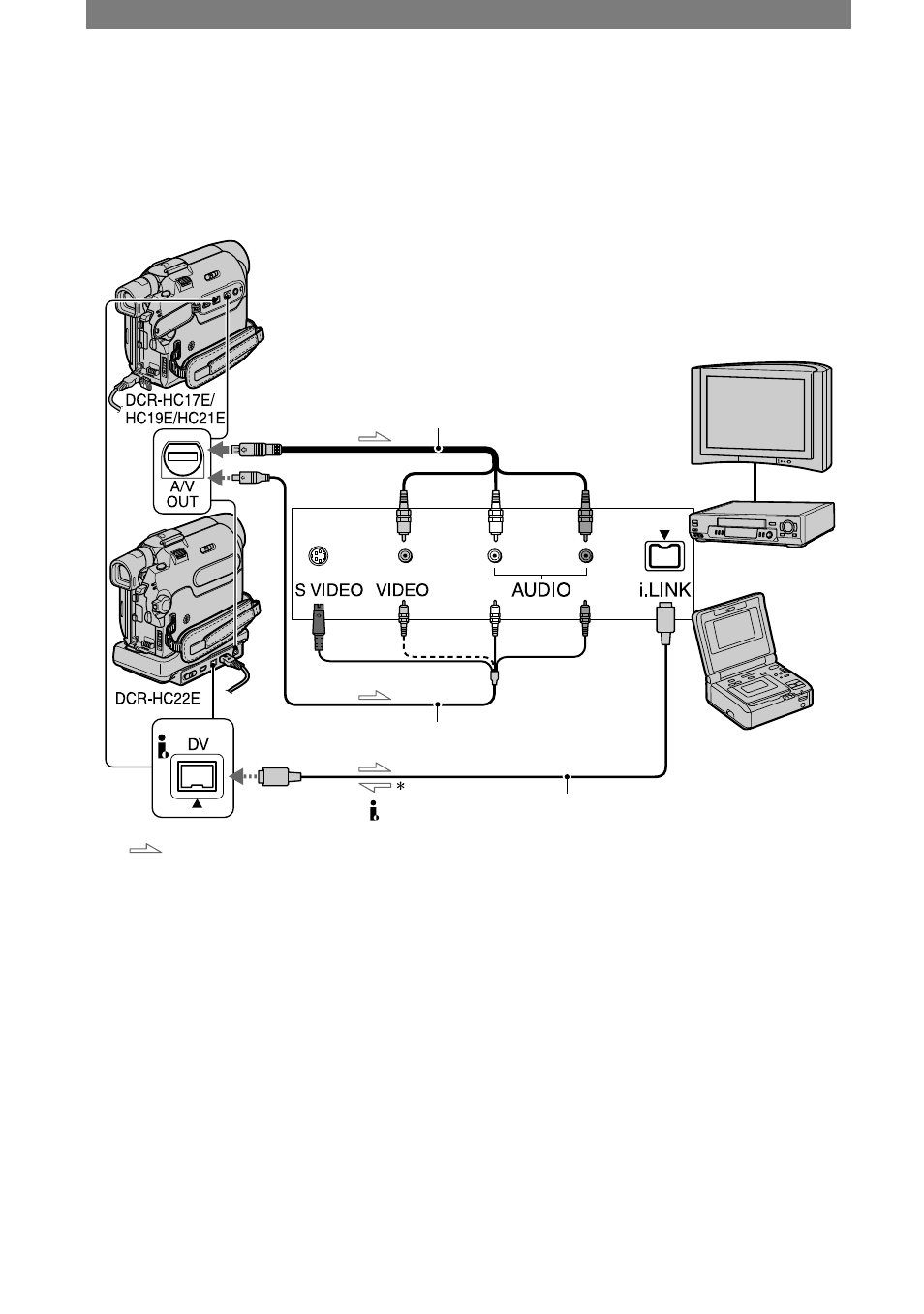

Используйте любой из типов подключения, указанных на рисунке ниже
При выполнении этой операции подсоедините видеокамеру к сетевой
розетке с помощью прилагаемого к ней адаптера переменного тока (стр. 9).
Дополнительную информацию можно также найти в инструкциях по
эксплуатации, прилагаемых к подключаемым устройствам.
2
3
1
Гнездо A/V OUT
(Желтый)
(Белый)
(Красный)
Видеомагнитофоны
или телевизоры
К гнезду i.LINK
(IEEE1394)
i.LINK
-совместимое
устройство
К интерфейсу DV
: Прохождение сигнала
* Для DCR-HC21E/HC22E:
Соединительный кабель A/V
(прилагается)
Соединительный кабель A/V
со штекером S VIDEO
(приобретается дополнительно)
При подключении к другому
устройству через гнездо S VIDEO
с помощью соединительного кабеля
A/V со штекером S VIDEO достигается
более высокое качество изображения
в формате DV, чем при подключении
с помощью кабеля A/V.
Подключите белый и красный
аудиоштекеры (левый/правый
аудиоканал) и штекер S VIDEO (канал
S VIDEO) соединительного кабеля A/V
(поставляется дополнительно). В этом
случае, подключать желтый штекер
(стандартное видео) не тербуется. Если
подсоединен только штекер S VIDEO,
звук выводится не будет.
Кабель i.LINK (приобретается
дополнительно)
Используйте кабель i.LINK для
подсоединения видеокамеры к другому
устройству. Видео- и аудиосигналы
передаются в цифровом виде, что
обеспечивает высокое качество
изображений. Имейте ввиду, что нельзя
получить выходы звука и видео по
раздельности.
