30
DCR-HC17E/HC19E/HC21E/HC22E 2-586-507-11(1)
Воспроизведение изображения на экране ТВ

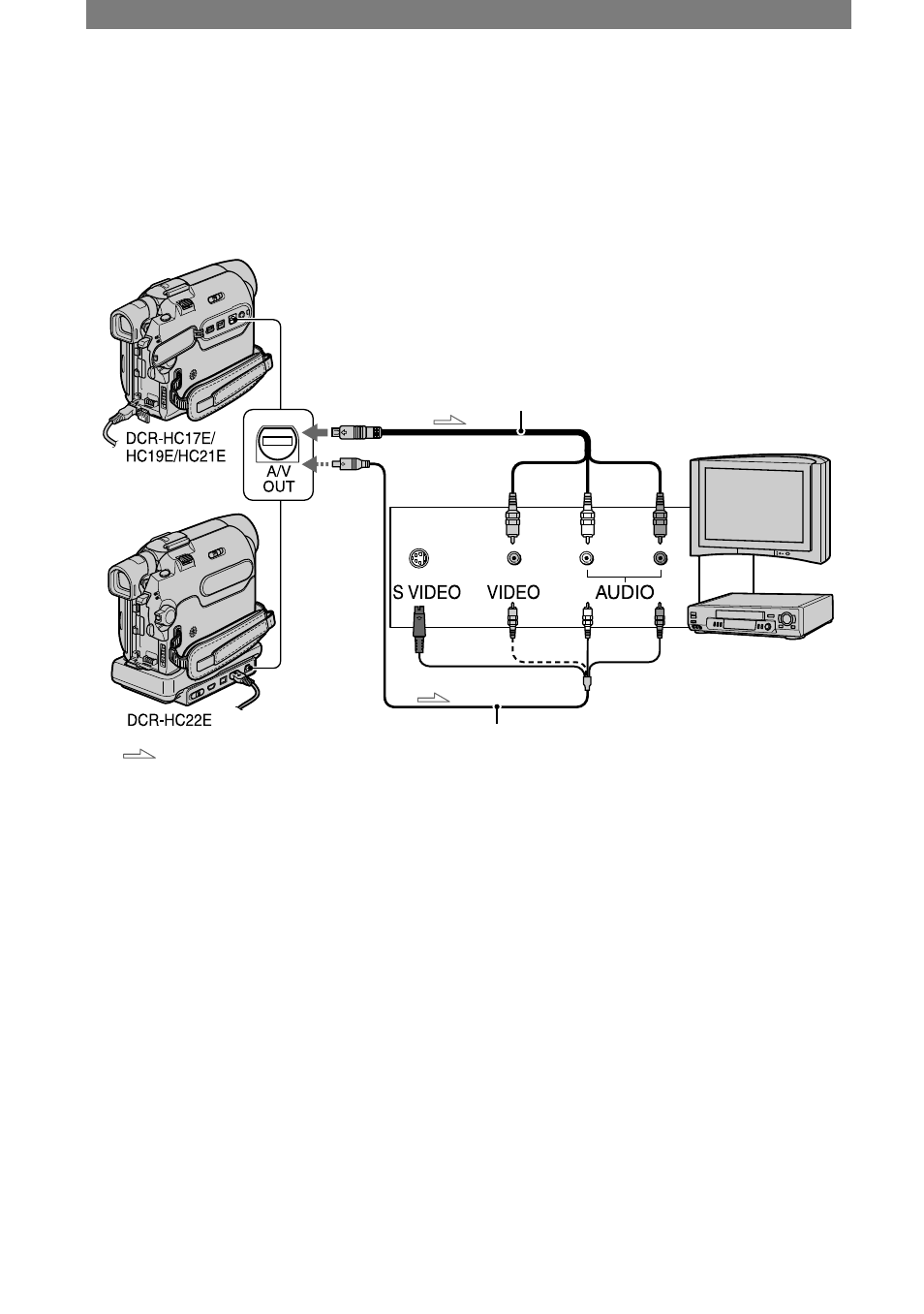

Используйте любой из типов подключения, указанных на рисунке ниже
При выполнении этой операции подсоедините видеокамеру к сетевой
розетке с помощью прилагаемого к ней адаптера переменного тока (стр. 9).
Дополнительную информацию можно также найти в инструкциях по
эксплуатации, прилагаемых к подключаемым устройствам.
1
2
Гнездо A/V OUT
(Желтый) (Белый) (Красный)
Видеомаг-
нитофоны или
телевизоры
 Соединительный кабель A/V
(прилагается)
Подсоединяйте к входному гнезду
другого устройства.
 Соединительный кабель A/V
со штекером S VIDEO
(приобретается дополнительно)
При подключении к другому устройству
через гнездо S VIDEO с помощью
соединительного кабеля A/V со
штекером S VIDEO достигается более
высокое качество изображения
в формате DV, чем при подключении
с помощью кабеля A/V.
Подсоедините белый и красный
штекеры (левый/правый
аудиоштекеры) и штекер S VIDEO
(канал S VIDEO) соединительного
кабеля A/V (приобретается
дополнительно). В этом случае,
желтый штекер (стандартное видео)
подключать не требуется. Если
произведено только подсоединение
S VIDEO, звук выводится не будет.
Если телевизор подсоединен
к видеомагнитофону
Подключите видеокамеру к входному
гнезду LINE IN на видеомагнитофоне.
Установите селектор входного
сигнала на видеомагнитофоне
в положение LINE.
IN
: Прохождение сигнала
