Перед використанням
70
VQT0T91
(10)

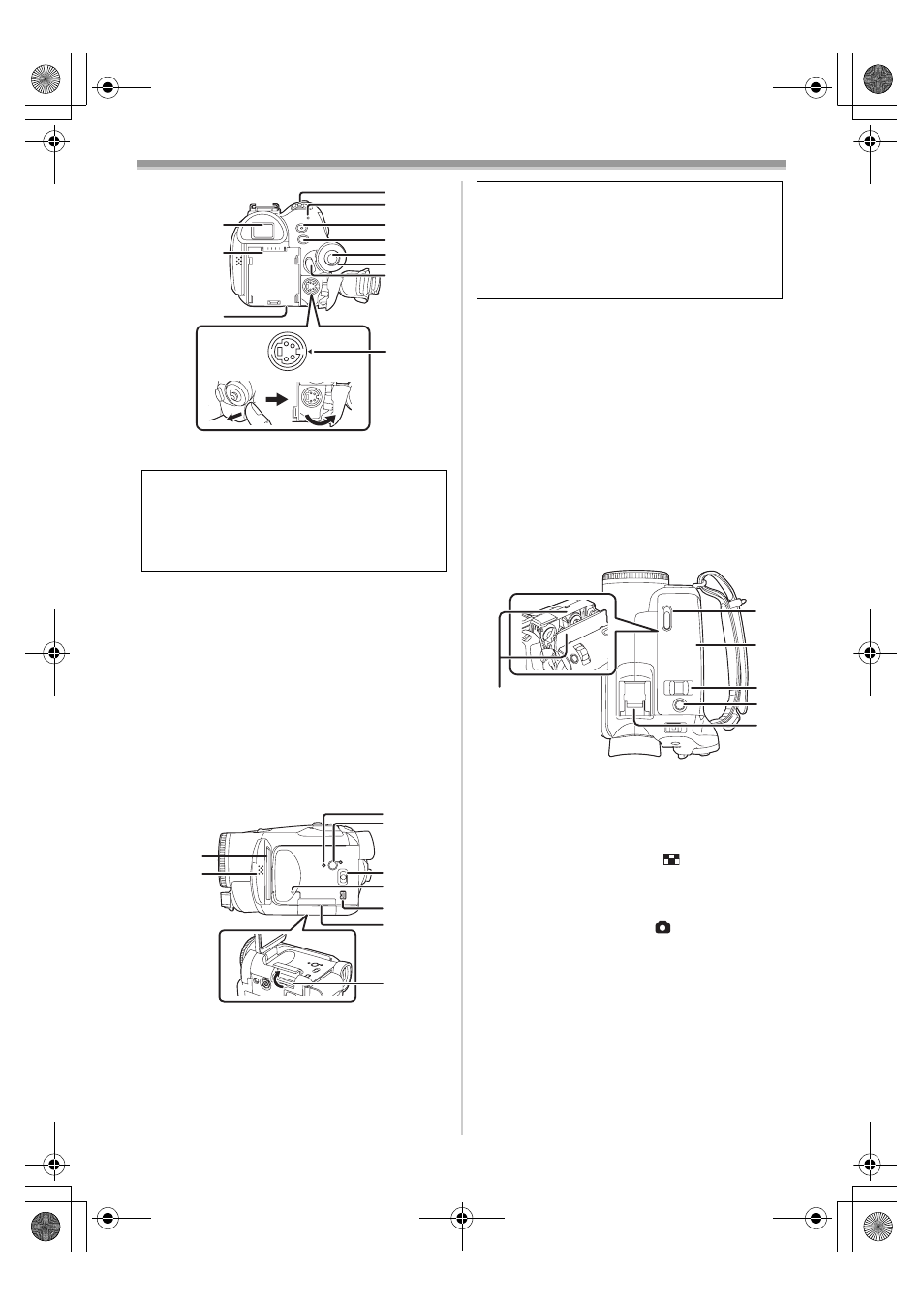

Видошукач
-72-, -124-
(11)
Тримач батареї
(12)
Важілець вилучення акумулятора
[BATT]
-73-
(13)
Вимикач живлення [OFF/ON]
-76-
(14)
Індикатор стану
-76-
(15)
Кнопка швидкого початку запису
[QUICK START]
-89-
Лампочка швидкого початку запису
-89-
(16)
Кнопка меню [MENU]
-78-
(17)
Джойстик
-77-
(18)
Диск робочого режиму
-76-
(19)
Кнопка пуску/зупинення запису
-84-
(20)
Вихідне гніздо S-Video [S-VIDEO]
-100-
(21)
Монітор РКД
-72-, -124-
(22)
(NV-GS180)
Відкрита частина монітора РКД [OPEN]
-72-
(NV-GS230)
Відкрита частина монітора РКД
-72-
(23)
Кнопка скидання [RESET]
-115-
(24)
Кнопка вмикання РКД [POWER LCD]
-80-
Лампочка вмикання РКД
-80-
(25)
Перемикач режимів
[AUTO/MANUAL/FOCUS]
-83-, -94-, -96-
(26)
Лампочка доступу до плати
-76-
(27)
Гніздо ЦВ [DV]
-105-
(28)
Кришка гнізда плати
-75-
(29)
Гніздо плати
-75-
(30)
Тримач касети
-74-
(31)
Важілець викиду касети [OPEN/EJECT]
-74-
(32)
Кришка касетного відсіку
-74-
(33)
Важілець трансфокатору [W/T]
-88-
Регулятор гучності [
s
/VOL
r]
-98-
(34)
(NV-GS180)
Кнопка фотознімку [PHOTO SHOT]
-85-
(NV-GS230)
Кнопка фотознімку [
]
-85-
(35)
“Башмак” для аксесуарів
≥До нього можна приєднувати різні
аксесуари, наприклад, стереомікрофон
(VW-VMS2E; додатковий).
Внаслідок обмежень технології
виробництва РКД можлива наявність на
екрані видошукача дрібних яскравих або
темних цяток. Але це не є несправністю і
не впливає на записане зображення.
S-VIDEO
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
Внаслідок обмежень технології
виробництва РКД можлива наявність на
екрані РК-відеомонітора дрібних
яскравих або темних цяток. Але це не є
несправністю і не впливає на записане
зображення.
(30)
(31)
(32)
(33)
(34)
(35)
