Перед началом работы
6
VQT0T91
(10)

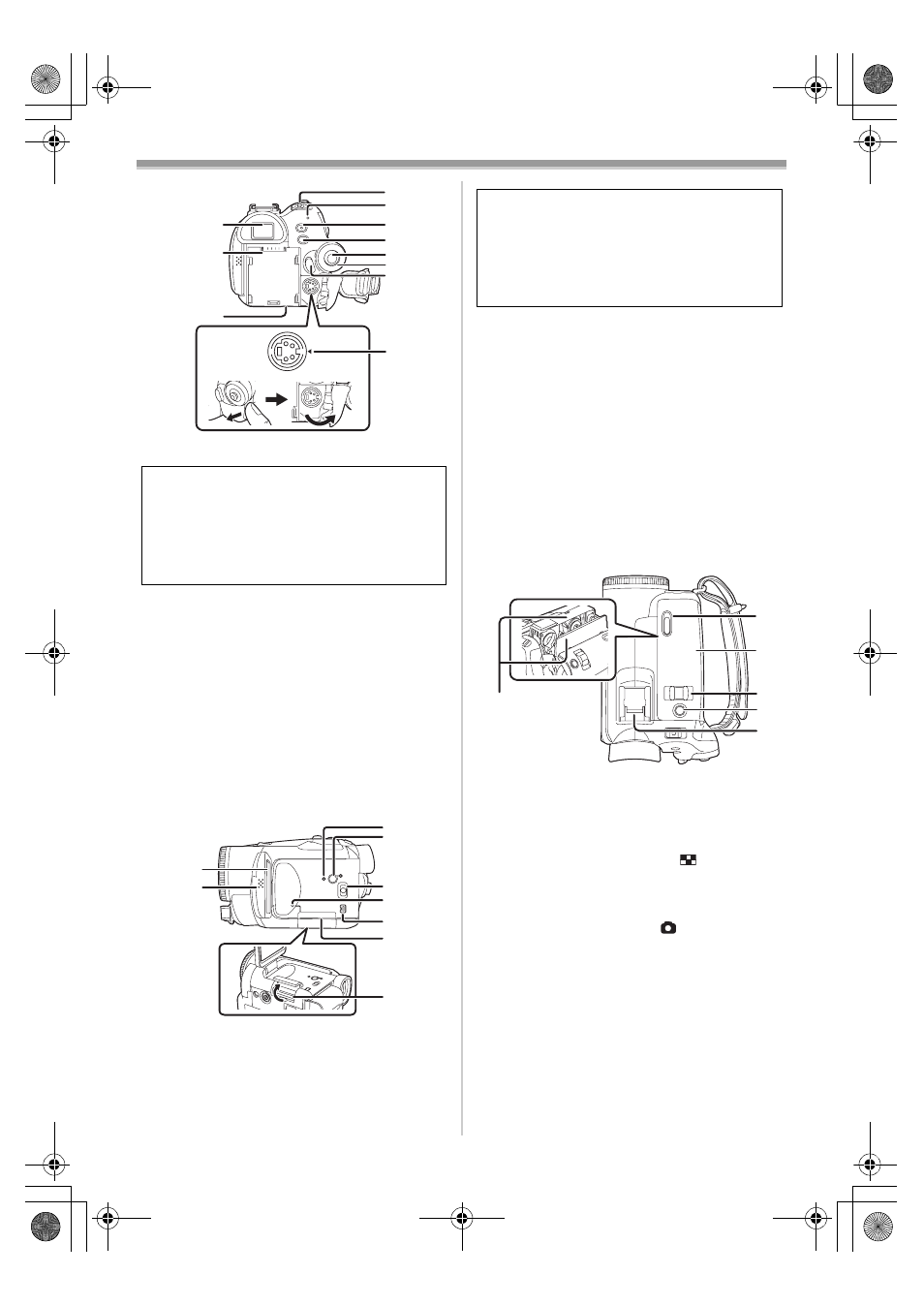

Видоискатель
-8-, -60-
(11)
Держатель батарейки
(12)
Рычажок изъятия аккумулятора
[BATT]
-9-
(13)
Выключатель питания [OFF/ON]
-12-
(14)
Индикатор состояния
-12-
(15)
Кнопка быстрого начала записи
[QUICK START]
-25-
Лампочка быстрого начала записи
-25-
(16)
Кнопка меню [MENU]
-14-
(17)
Джойстик
-13-
(18)
Диск рабочего режима
-12-
(19)
Кнопка пуска/остановки записи
-20-
(20)
Выходной разъем S-Video [S-VIDEO]
-36-
(21)
Монитор ЖКД
-8-, -60-
(22)
(NV-GS180)
Открытая часть монитора ЖКД [OPEN]
-8-
(NV-GS230)
Открытая часть монитора ЖКД
-8-
(23)
Кнопка сброса [RESET]
-51-
(24)
Кнопка включения ЖКД [POWER LCD]
-16-
Лампочка включения ЖКД
-16-
(25)
Переключатель режимов
[AUTO/MANUAL/FOCUS]
-19-, -30-, -32-
(26)
Лампочка обращения к карте
-12-
(27)
Разъем DV [DV]
-41-
(28)
Крышка гнезда карты
-11-
(29)
Гнездо карты
-11-
(30)
Держатель кассеты
-10-
(31)
Рычажок выброса кассеты
[OPEN/EJECT]
-10-
(32)
Крышка кассетного отсека
-10-
(33)
Рычажок трансфокатора [W/T]
-24-
Регулятор громкости [
s
/VOL
r]
-34-
(34)
(NV-GS180)
Кнопка фотоснимка [PHOTO SHOT]
-21-
(NV-GS230)
Кнопка фотоснимка [
]
-21-
(35)
Суппорт для аксессуаров
≥Сюда крепятся такие аксессуары, как
стереомикрофон (VW-VMS2E;
факультативно).
Вследствие ограничений технологии
производства ЖКД возможно наличие на
экране видоискателя маленьких ярких
или темных точек. Однако это не
является неисправностью и не влияет на
записанное изображение.
S-VIDEO
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
Вследствие ограничений технологии
производства ЖКД возможно наличие на
экране ЖК-видеомонитора маленьких
ярких или темных точек. Однако это не
является неполадкой и не влияет на
записанное изображение.
(30)
(31)
(32)
(33)
(34)
(35)
