74
RU

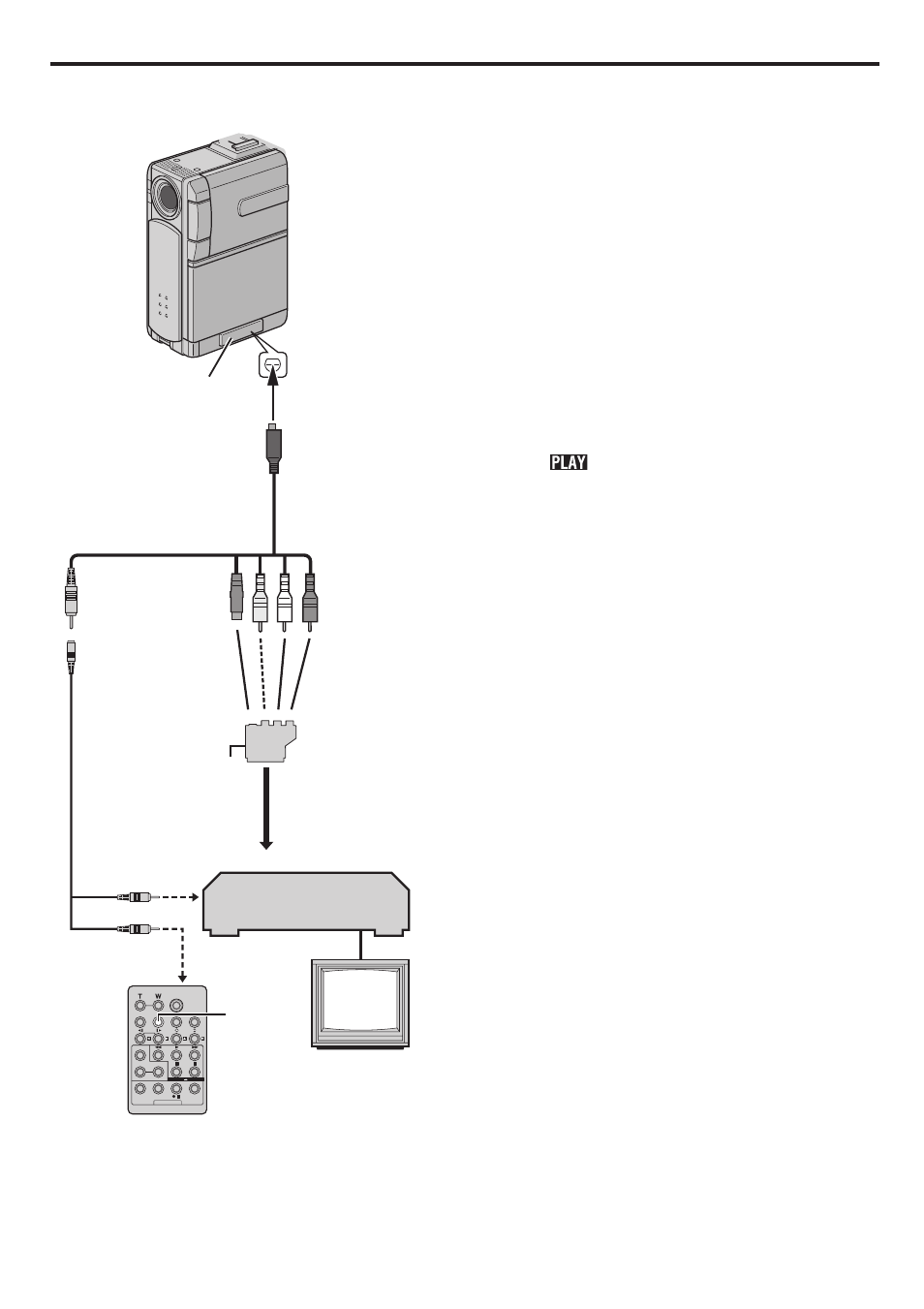

Выполните подключения
Обратитесь также на страницы 24 и 25.
ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (продолж.)
Крышка разъема ****
К разъему S/AV
Монтажный кабель S/AV
(входит в комплект)
К разъемам
AUDIO, VIDEO
è S
S
S
S
S
-IN*
Удлинительный
монтажный ка-
бель (входит в
комплект)***
Телевизор
Переключатель
видео выхода
Y/C/CVBS
Адаптер кабеля**
AB
К разъему
Remote PAUSE
èëè R. A. EDIT
Видеомагнитофон
C
К разъе-
му PAUSE IN
DISPLAY
*
Подключается в том случае, если Ваш телевизор/ви-
деомагнитофон имеет разъем S-VIDEO IN.
** Если Ваш видеомагнитофон имеет разъем SCART,
воспользуйтесь полученным в комплекте адаптером
кабеля.
*** При необходимости воспользуйтесь этим кабелем
для соединения.
**** При подключении кабеля откройте крышку.
1
A При использовании видеомагнитофона JVC,
оборудованного разъемом Remote PAUSE
Подключите монтажный кабель к разъему
Remote PAUSE.
B
При использовании видеомагнитофона
JVC, не оборудованного разъемом Remote
PAUSE, но имеющего разъем R. A. EDIT
Подключите монтажный кабель к разъему
R. A. EDIT.
C
При использовании какого-либо другого
видеомагнитофона
Подключите монтажный кабель к разъему
PAUSE IN пульта дистанционного управления.
2
Вставьте в видеокамеру кассету с записью.
3
Установите переключатель VIDEO/MEMORY в
положение VIDEO.
4
Установите переключатель питания в положе-
ние
, удерживая нажатой кнопку бло-
кировки, расположенную на переключателе.
5
Включите питание видеомагнитофона, уста-
новите кассету, на которую будет осуществ-
ляться запись, и включите режим AUX.
•
Ознакомьтесь с инструкциями для видео-
магнитофона.
ПРИМЕЧАНИЯ:
•
Перед началом монтажа с произвольной выбор-
кой убедитесь в том, что индикация не появляет-
ся на экране телевизора. В противном случае ин-
дикация будет записана на пленку.
Включение/выключение отображения на экране
телевизора следующей информации
•
Дата/время
Установите параметр DATE/TIME êàê AUTO,
ON èëè OFF (. стр. 38, 48). Или нажмите
кнопку DISPLAY на пульте дистанционного уп-
равления для включения/выключения отобра-
жения времени.
•
Временной код
Установите параметр TIME CODE êàê ON
(включено) или OFF (выключено) (. стр. 38, 48).
•
Индикация режима звучания, скорости пленки и
движения пленки при воспроизведении видеозаписи
Установите параметр ON SCREEN êàê LCD
èëè LCD/TV (. стр. 38, 48).
•
Используйте переключатель видеовыхода на адап-
тере следующим образом:
Y/C: При подключении телевизора или видео-
магнитофона, который принимает сигналы Y/C
и использует кабель S-VIDEO.
CVBS: При подключении телевизора или ви-
деомагнитофона, который не принимает сигна-
лы Y/C и использует аудио/видео кабель.
•
При монтаже с использованием видеомагнитофо-
на, оборудованного разъемом входа DV, Вы може-
те воспользоваться продающимся отдельно кабе-
лем DV вместо монтажного кабеля S/AV. Тем не ме-
нее подключение монтажного кабеля S/AV к видео-
магнитофону является обязательным (см. пункт 1).
