24
RU

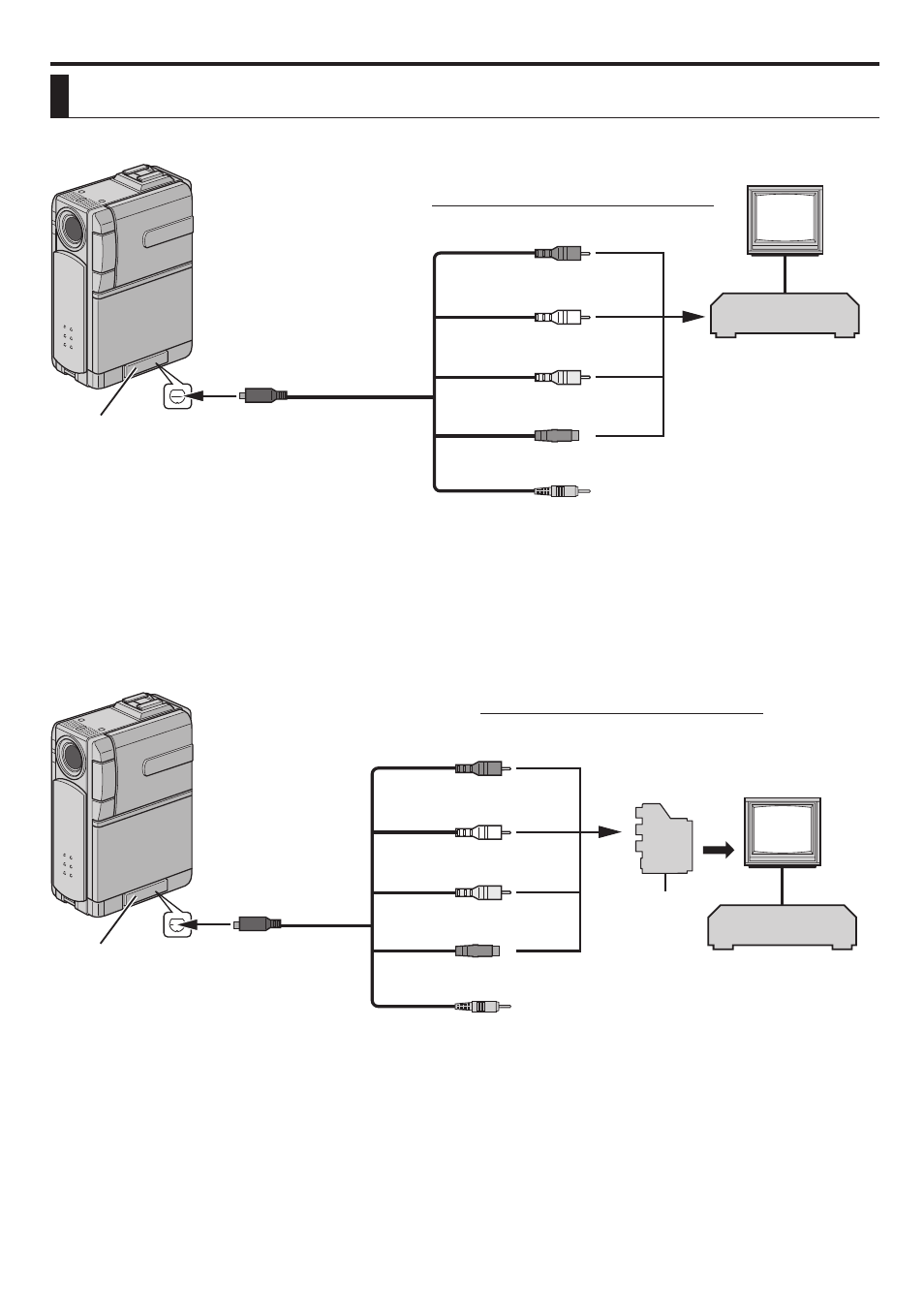

Подключение к телевизору или видеомагнитофону
А. С использованием прилагаемого монтажного кабеля S/AV
ВОСПРОИЗВЕДЕНИЕ ВИДЕОЗАПИСИ (продолжение)
Крышка разъема ***
Монтажный кабель S/AV
(входит в комплект)
К разъему S/AV
К телевизору или видеомагнитофону
Красный к AUDIO R IN *
Белый к AUDIO L IN *
Желтый к VIDEO IN
Черный к S-VIDEO IN **
Телевизор
Видеомагнитофон
* Не требуется для просмотра неподвижных изображений.
** Подключается в том случае, если Ваш телевизор/видеомагнитофон имеет разъем S-VIDEO IN.
*** При подключении кабеля откройте крышку.
Не подключается
В. Если телевизор/видеомагнитофон имеет 21 контактный разъем
Используйте прилагаемый адаптер кабеля.
Крышка разъема***
Монтажный ка-
бель S/AV (входит
в комплект)
К разъему S/AV
К телевизору или видеомагнитофону
Красный к AUDIO R IN *
Белый к AUDIO L IN *
Желтый к VIDEO IN
Черный к Н-IN **
Не подключается
Адаптер кабеля
Переключа-
тель видео-
выхода “Y/
C“/“CVBS”
Телевизор
Видеомагнитофон
* Не требуется для просмотра неподвижных изображений.
** Подключается в том случае, если Ваш телевизор/видеомагнитофон имеет разъем S-VIDEO IN.
*** При подключении кабеля откройте крышку.
ПРИМЕЧАНИЕ:
Используйте переключатель видеовыхода на адаптере следующим образом:
Y/C: При подключении телевизора или видеомагнитофона, который принимает сигналы Y/C и ис-
пользует кабель S-VIDEO.
CVBS: При подключении телевизора или видеомагнитофона, который не принимает сигналы Y/C и
использует аудио/видео кабель.
