РЕДАКТИРОВАНИЕ
42
РУ
MasterPage: Left

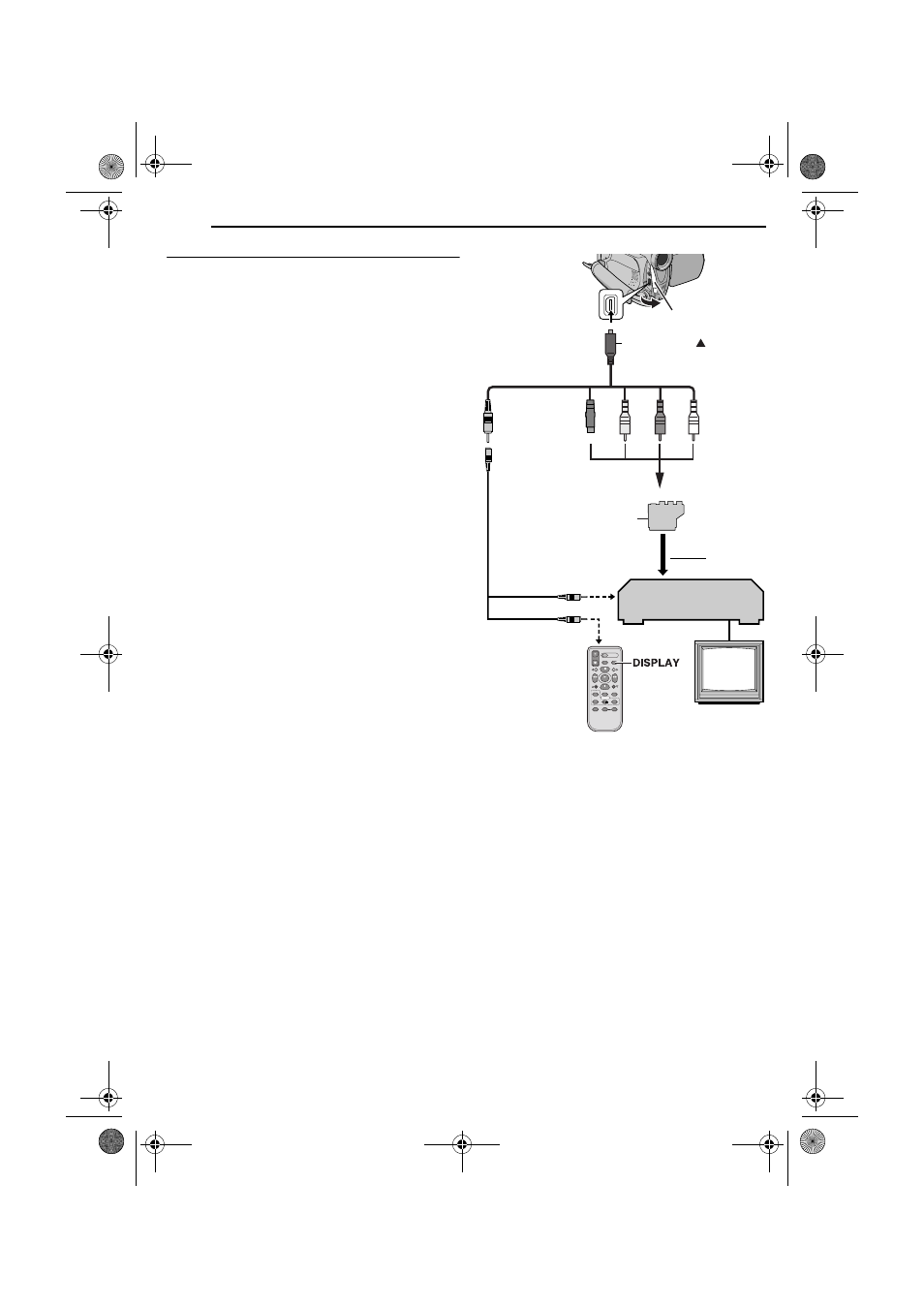

Выполните соединения
Обращайтесь также к стр.18.
1
A ВКМ JVC, оборудованный гнездом Remote
PAUSE
Подсоедините монтажный кабель к гнезду Remote
PAUSE.
B ВКМ JVC, не оборудованный гнездом Remote
PAUSE, но оборудованный гнездом R.A.EDIT
Подсоедините монтажный кабель к гнезду R.A.EDIT.
C ВКМ, отличающийся от вышеупомянутых
Подсоедините монтажный кабель к гнезду PAUSE IN
пульта ДУ.
2
Вставьте записанную ленту в видеокамеру.
3
Установите переключатель VIDEO/MEMORY в
положение “VIDEO”.
4
Установите переключатель питания в положение
“PLAY”, одновременно нажимая кнопку фиксатора,
расположенную на переключателе.
5
Включите электропитание ВКМ, вставьте
записываемую ленту и инициируйте режим AUX.
● Обращайтесь к инструкции ВКМ.
ПРИМЕЧАНИЯ:
● Перед началом монтажа в произвольной
последовательности убедитесь, что индикации не
появляются на экране ТВ. Если они появляются, то
они записываются на новую ленту.
Чтобы выбрать, показывать или нет следующие
дисплеи на подсоединенном ТВ
• Дата и время
Установите пункт “DATE/TIME” в положение “AUTO”,
“ON” или “OFF”. (
੬ стр. 27, 31) Или нажмите кнопку
DISPLAY на пульте ДУ, чтобы включить/выключить
индикацию даты.
• Временной код
Установите пункт “TIME CODE” в положение “OFF”
или “ON”. (
• Индикации, отличающиеся от даты/времени и
временного кода
Установите пункт “ON SCREEN” в положение “OFF”,
“LCD” или “LCD/TV”. (
● Когда выполняется монтаж на ВКМ, оборудованный
входным гнездом DV, дополнительный кабель DV
может быть подсоединен вместо S/AV/Монтажного
кабеля. Необходимо, однако, подсоединить монтажный
кабель S/AV/Монтажного кабеля к ВКМ. (Относительно
подробностей, см. пункт
1.)
A Черный к S-VIDEO IN**
B Желтый к VIDEO IN
C Красный к AUDIO R IN
D Белый к AUDIO L IN
*
Если Ваш ВКМ имеет гнездо SCART, используйте
прилагаемый переходник кабеля.
** Подсоедините если Ваш ТВ/ВКМ имеет разъем S-
VIDEO IN. В этом случае нет необходимости
подсоединять желтый видео кабель.
*** Используйте этот кабель для соединения, если это
необходимо.
ПРИМЕЧАНИЕ:
Установите переключатель выбора видео выхода на
переходнике кабеля в нужное положение:
Y/C: Когда подсоединяете к ТВ или к ВКМ, который
может принимать сигналы Y/C и использует кабель S-
Video.
CVBS: Когда подсоединяете к ТВ или к ВКМ, который
не может принимать сигналы Y/C и использует кабель
аудио/видео.
1
2
3
4
ВКМ
ТВ
AB К Remote PAUSE или
R.A.EDIT
C К PAUSE IN
Откройте крышку.
S/AV/Монтажный
кабель
(прилагается)
К S/AV
Удлинитель монтажного
кабеля (прилагается)***
К ВКМ
Переключатель
видео выхода “Y/C”/
“CVBS”
Переходник
кабеля*
Маркировка
