ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
10
РУ
MasterPage: Left

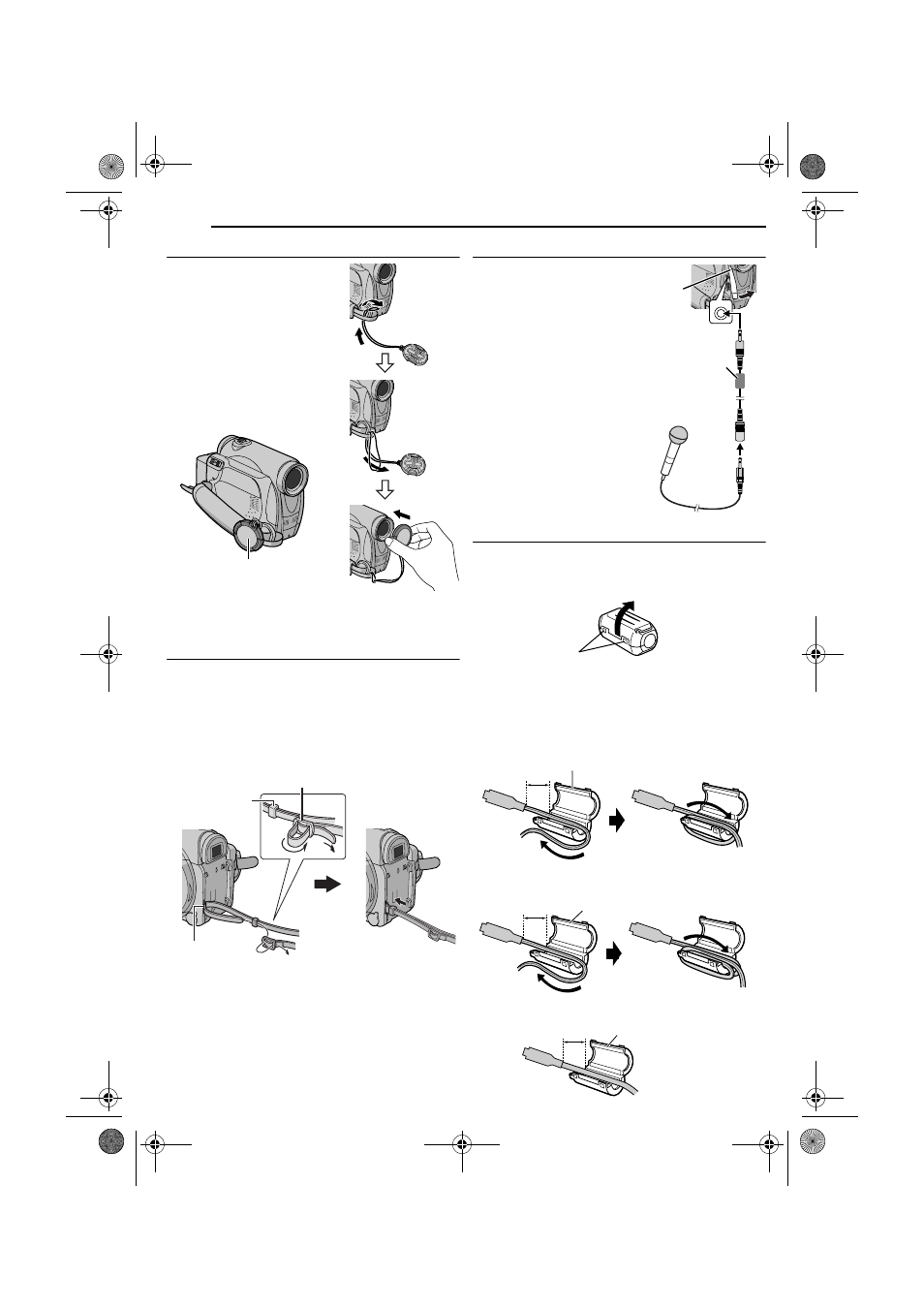

Как прикрепить крышку объектива
Чтобы защитить объектив,
прикрепите прилагаемую
крышку объектива к
видеокамере, как показано на
рисунке.
ПРИМЕЧАНИЕ:
Чтобы подтвердить, что крышка
объектива прикреплена
правильно, убедитесь, что
крышка расположена вровень с
видеокамерой.
Как прикрепить плечевой ремень
Следуйте рисунку.
1
Проденьте ремень сквозь ушко.
2
Сверните ремень и проденьте его сквозь штрипку
и скобку.
● Чтобы подрегулировать длину ремня, ослабьте, а
затем закрепите ремень в скобке.
3
Протяните штрипку до упора в направлении ушка.
Как использовать удлинитель аудио кабеля
При использовании
дополнительного
внешнего микрофона
подсоедините его к
прилагаемому
удлинителю аудио
кабеля (с
прикрепленным
фильтром с
сердечником), затем
подсоедините
удлинитель аудио
кабеля к
видеокамере. Фильтр
с сердечником
уменьшает помехи.
(См. ниже.)
Как прикрепить фильтр с сердечником
Прикрепите фильтры с сердечником к кабелям.
Фильтр с сердечником уменьшает помехи.
1
Высвободите стопоры на обоих концах фильтра с
сердечником.
2
Проденьте кабель сквозь фильтр с сердечником,
оставив приблиз. 3 см кабеля между штекером кабеля
и фильтром с сердечником.
Кабеля USB и шнур сетевого адаптера
Намотайте кабель (шнур) один раз вокруг внешней
стороны фильтра с сердечником, как показано на
рисунке.
Аудио кабель-удлинитель
Намотайте кабель два раза вокруг внешней стороны
фильтра с сердечником, как показано на рисунке.
● Намотайте кабель так, чтобы он не провисал.
S/AV/Монтажный кабель
Поместите здесь во время
съемки.
1
2
3
Штрипка
Скобка
Ушко
MIC
Удлинитель аудио
кабеля (прилагается)
Фильтр с
сердечником
Откройте
крышку.
Стерео микрофон
К MIC
Стопор
3 см
Намотайте один раз.
Фильтр с сердечником (большой: кабеля
USB, маленький: шнур сетевого
адаптера)
3 см
Намотайте два раза.
Фильтр с сердечником (маленький)
3 см
Фильтр с сердечником
(маленький)
