Для того чтобы соединить прибор
сврху и снизу со шкафом,
–
вверните нетуго длинные шурупы
a
(4 x 19 мм) в шарнирные на-
кладки,
–
слегка вверните два длинных шу-
рупа b (4 x 19 мм) в середину уд-
линенного отверстия в пластико-
вом уголке и откиньте уголок вниз,
–
выровняйте декоративную планку
d
параллельно потолку ниши.
Планка не должна выступать впе-
ред!
–
вверните шурупы c вверху через
декоративную планку d.
^
Закройте дверцу прибора.

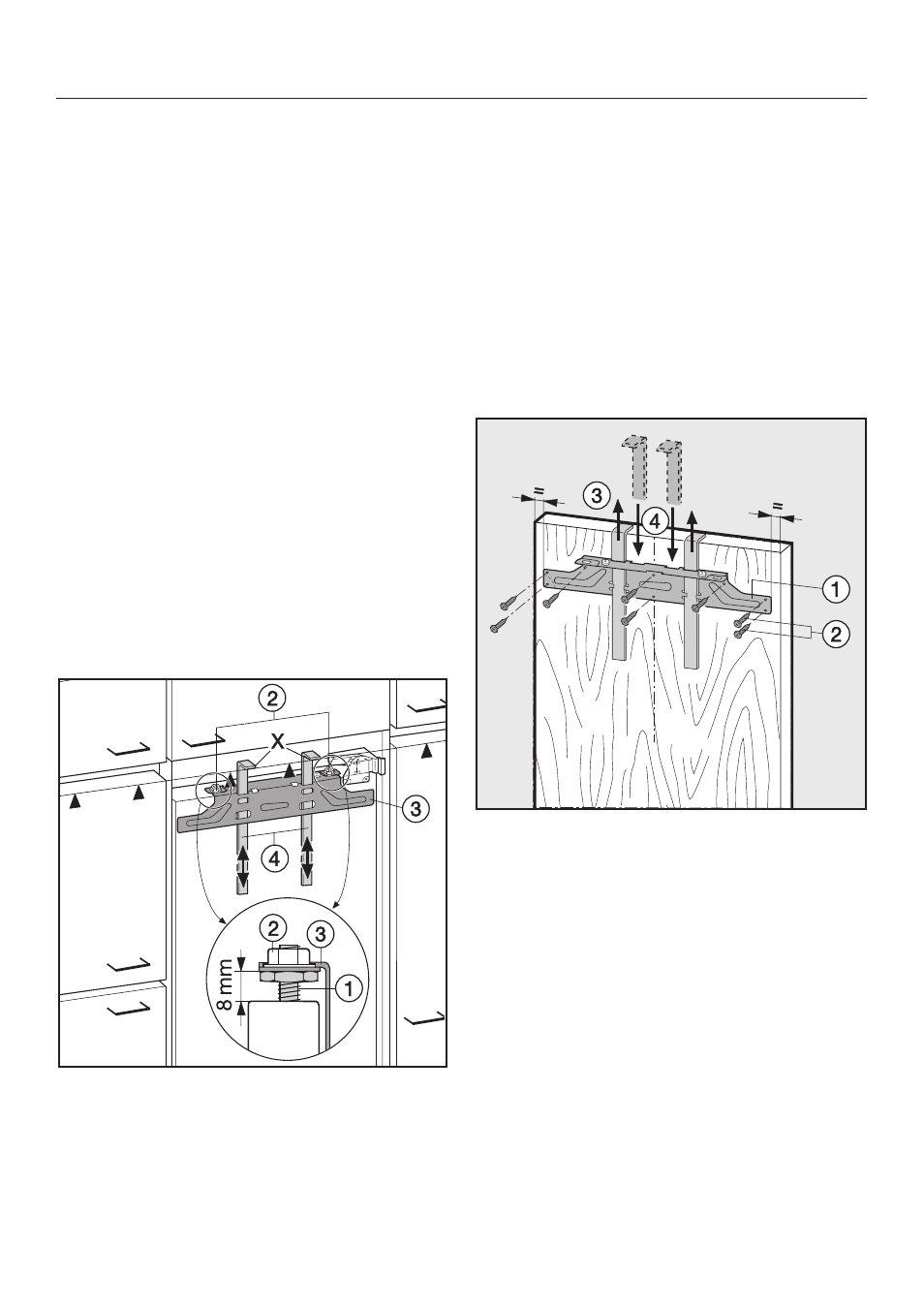

Монтаж мебельной дверцы
^
Установите расстояние между
дверцей прибора и крепежной
планкой на 8 мм a.
^
Отрегулируйте упоры d до высоты
мебельной дверцы: нижний край X
упоров должен быть на одинако-
вой высоте с верхним краем мон-
тируемой мебельной дверцы, см.
обозначение -.
^
Отверните гайки b и снимите кре-
пежную планку c вместе с упора-
ми.
^
Нарисуйте карандашом тонкую
центральную линию с внутренней
стороны дверцы шкафа.
^
Повесьте крепежную планку с упо-
рами a на внутреннюю сторону
дверцы шкафа. Выровняйте
планку по центру.
^
Приверните крепежную планку ми-
нимум 6 короткими шурупами b
(4 x 14 мм). (Для кассетных дверец
использовать только 4 шурупа с
краю).
^
Вытяните упоры вверх c.
^
Поверните упоры и вставьте их
полностью в средние прорези кре-
пежной планки d.
