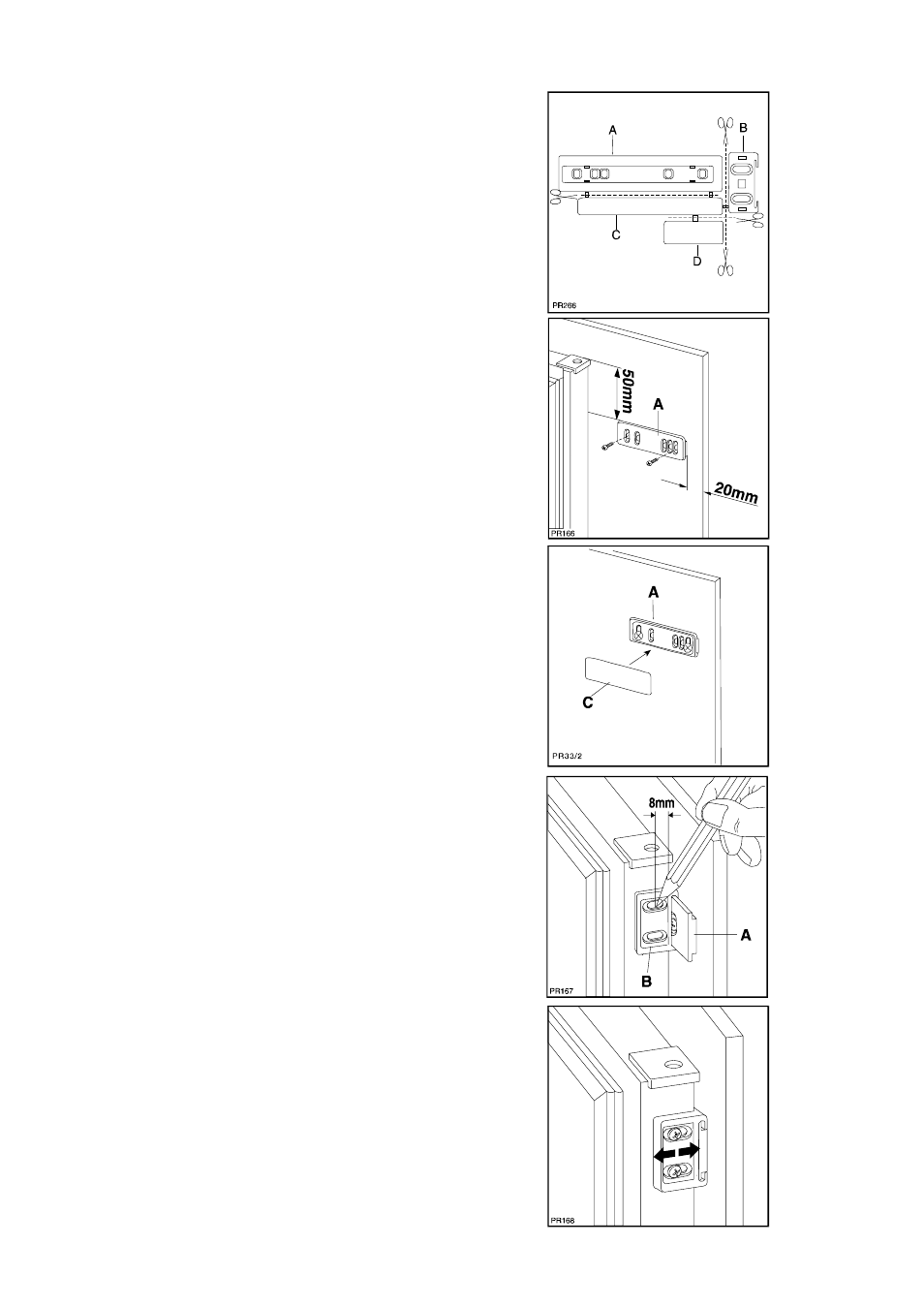

Отделите детали A, B, C, D, как показано на рисунке.
Приложите направляющую (А) на внутреннюю сторону
двери шкафа, сверху и снизу, как показано на рисунке,
и отметьте положение крайних отверстий. Подготовив
отверстия, установите направляющую при помощи
входящих в комплект винтов.
Установите и защелкните крышку (С) на
направляющей (А).
Откройте дверь морозильника и шкафа приблизительно
на 90°. Вставьте кронштейн (В) в направляющую (А).
Удерживайте двери прибора и шкафа вместе и
отметьте отверстия, как показано на рисунке. Снимите
кронштейны и просверлите отверстия диаметром 2 мм
на расстоянии 8 мм от наружной кромки двери. Вновь
установите кронштейн на направляющую и закрепите
входящими в комплект винтами.
Для выравнивания двери шкафа пользуйтесь
регулировочными прорезями.
Выполнив эти операции, необходимо проверить
плотность закрытия двери прибора.
