8

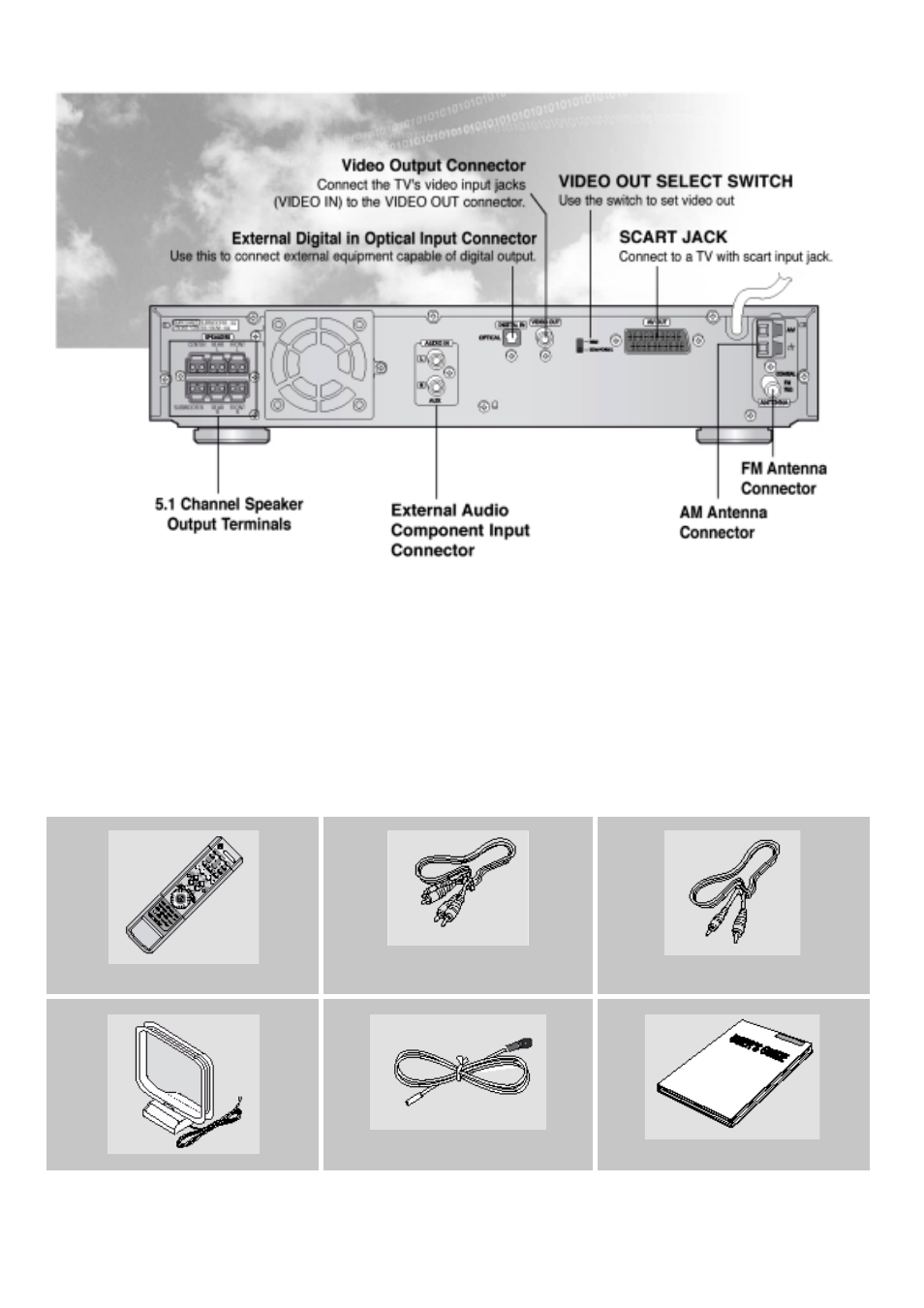

1-Гнездо выхода видеосигнала Соедините гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом VIDEO OUT
на системе; 2- Входной оптический разъем для внешних цифровых устройств Используется для подсоединения к
внешним устройствам, снабженным цифровым выходом; 3- ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА ВЫХОДНОГО
ВИДЕОСИГНАЛА Используйте этот переключатель для выбора типа выходного видеосигнала; 4- РАЗЪЕМ СКАРТ
Соедините с телевизором, у которого имеется входной разъем СКАРТ; 5- Гнездо для подключения FM антенны;
6- Клеммы для подключения AM антенны; 7- Входные гнезда для аудио сигнала от внешнего источника;
8- Выходные клеммы для подсоединения громкоговорителей 5.1 канальной акустической системы
– Принадлежности –
Пульт дистанционного управления Кабель для аудиосигнала Кабель для видеосигнала
AM антенна FM антенна Инструкция для пользователя
– Задняя панель –
1
2
3
4
5
6
7
8
