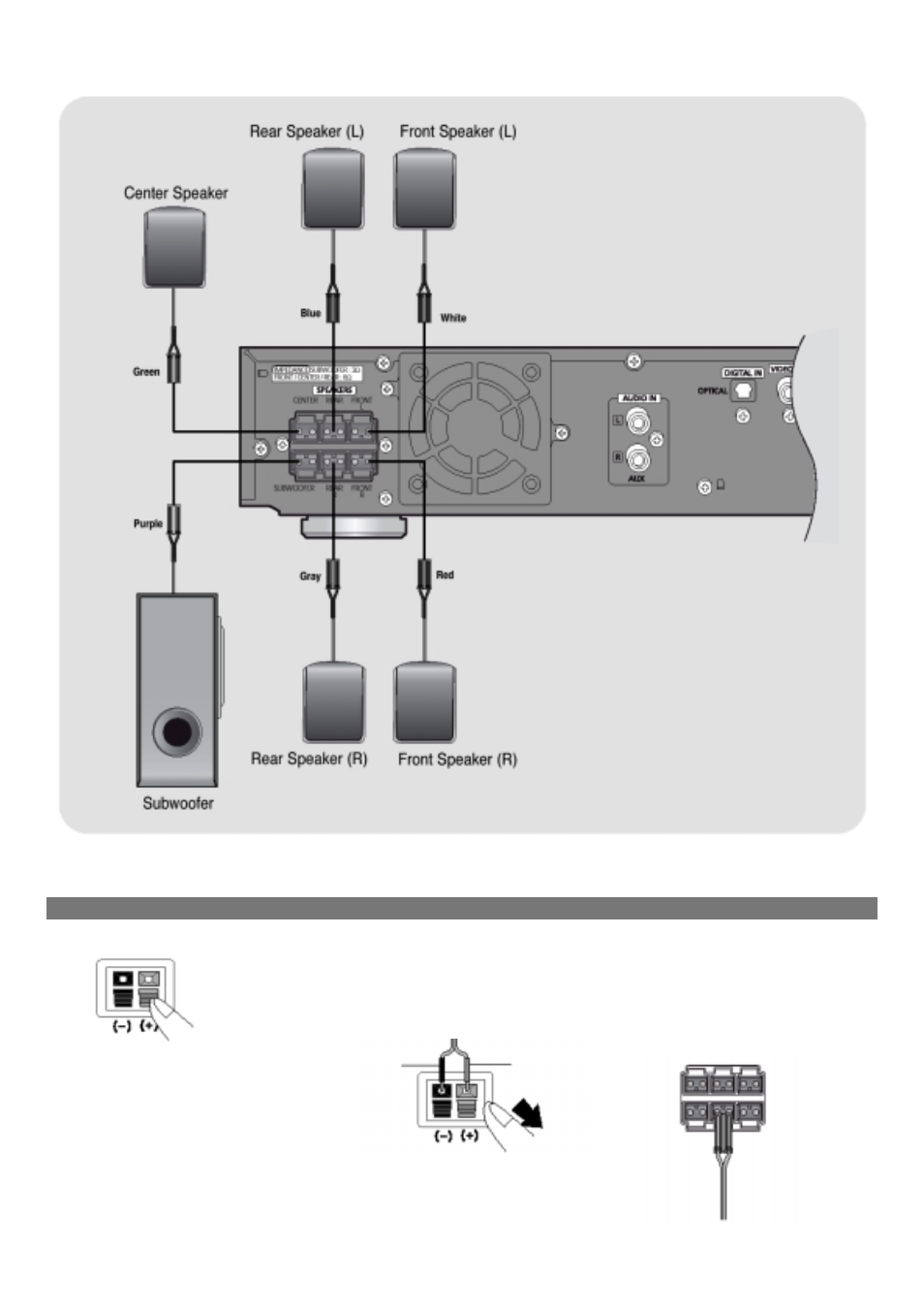

1- Центральный громкоговоритель; 2- Тыловой громкоговоритель (Левый); 3- Фронтальный громкоговоритель (Левый); 4-Зеленый;
5-Синий; 6-Белый; 7-Фиолетовый; 8-Серый; 9-Красный; 10- Сабвуфер; 11- Тыловой громкоговоритель (Правый); 12- Фронтальный
громкоговоритель (Правый)
Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод в клемму и
отпустите язычок.
•
Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
•
Следите за соблюдением
полярности (+ и –).
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
•
Следите за соблюдением
полярности (+ и –).
1
2
3
4
5
6
7
8
9
10
11
12
Черный Серый
