1. Подсоедините все трубки сборки к соответствующим вентилям наружного
блока и затяните накидные гайки.
2. Затяните накидную гайку сначала рукой, а затем с помощью
динамометрического ключа, прилагая следующий крутящий момент.
Наружный блок Внутренний блок
Сторона трубы с газом
Сторона трубы с жидкостью
• Приложение чрезмерного крутящего момента может стать
причиной утечки газа.
• Выполните электрические соединения и оставьте систему в режиме
"stand by" (Ожидание). Не включайте систему!
Это необходимо для лучшей работы в вакууме (положение Электронного
расширительного клапана - EEV- полностью ОТКРЫТОЕ).

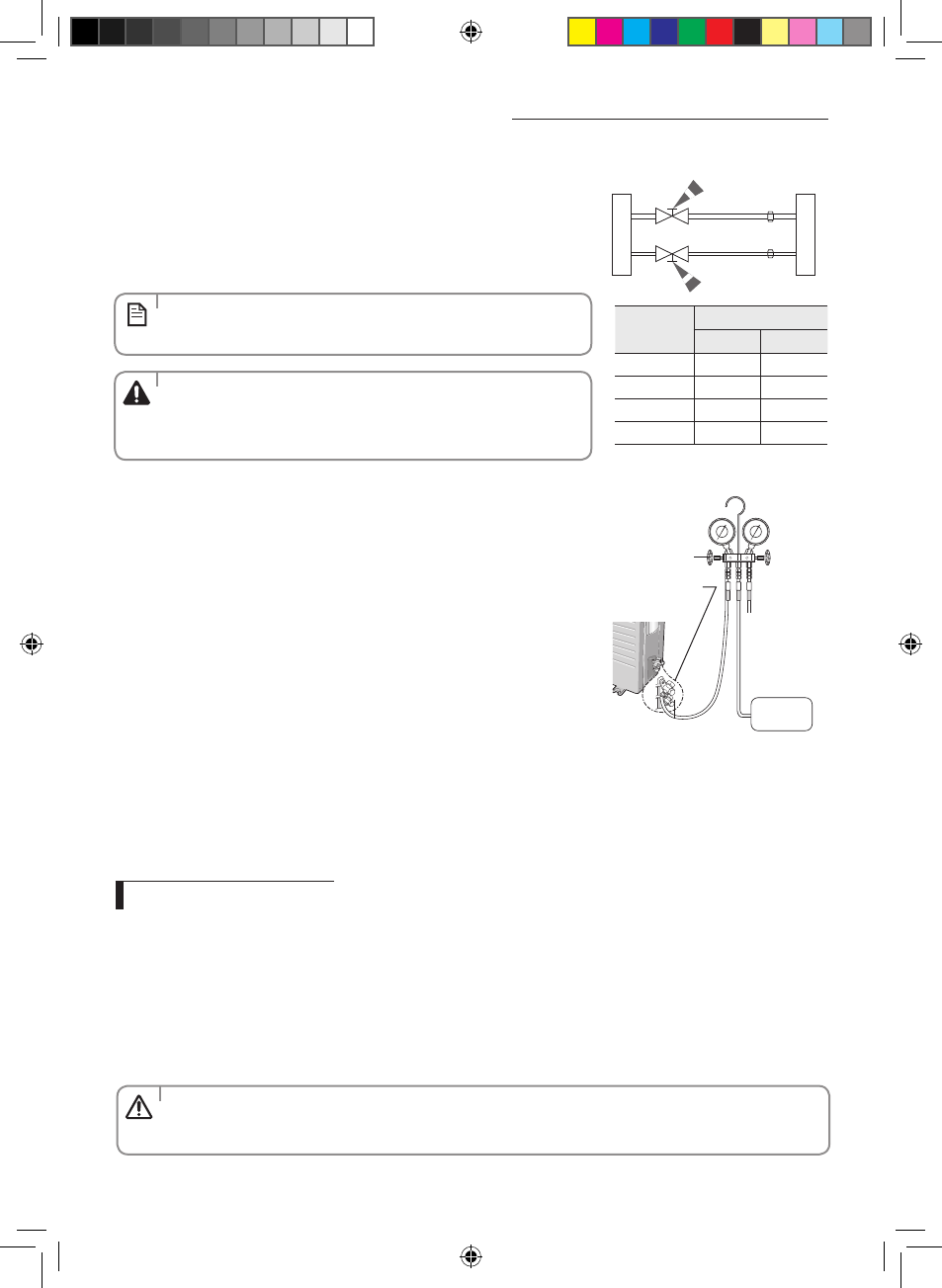

3. Подключите заправочный шланг со стороны коллектора манометра низкого
давления к сервисному отверстию газа, как показано на рисунке.
4. Откройте вентиль низкого давления на коллекторе манометра низкого
давления, поворачивая его против часовой стрелки.
5. Подавайте воздух в соединенные трубки с помощью вакуумного насоса
примерно 15 минут.
 Убедитесь, что примерно через 10 минут манометр показывает -0,1 МПа (-76 см
рт. ст.).
Эта процедура очень важна, чтобы избежать утечки газа.
 Закройте вентиль на стороне манометра низкого давления, поворачивая его
вращением по часовой стрелке.
 Отключите вакуумный насос.
 Понаблюдайте в течение 2 минут, изменяется ли давление газа.
 Отсоедините шланг со стороны манометра низкого давления.
6. Установите золотник вентиля сервисного отверстия для жидкости и газа в
открытое положение.
Вакуумный
насос
Манометр коллектора
Вентиль
Сервисное отверстие
для газа
<Низкое давление>
Сервисное отверстие
для жидкости
<Высокое давление>
(Предотвращение
обратного течения)
• Воздух, оставшийся в контуре охлаждения, в котором имеется влага, может привести к нарушению работы
компрессора.
• При установке изделия всегда обращайтесь в сервисный центр или в профессиональное монтажное агентство.
Добавляйте хладагент в соответствии со следующей таблицей:
Если вы пользуетесь трубками длиной более 4 или 5 м,
На каждый дополнительный метр следует добавлять '15' г хладагента R-410A.
Если вы пользуетесь трубками длиной менее 4 или 5 м,
То достаточно выполнить обычную продувку.
Дополнительные подробности приведены в Руководстве для пользователя.
Добавление хладагента
Наружный
диаметр
Крутящий момент
Н•м кгс•см
ø6,35 мм 14~18 140~180
ø9,52 мм 34~42 350~430
ø12,70 мм 49~61 500~620
ø15,88 мм 68~82 690~830
Продувка присоединенных трубок
ПРИМЕЧаНИЕ
ОСтОРОЖНО
ПРЕдуПРЕЖдЕНИЕ
Русский-52
