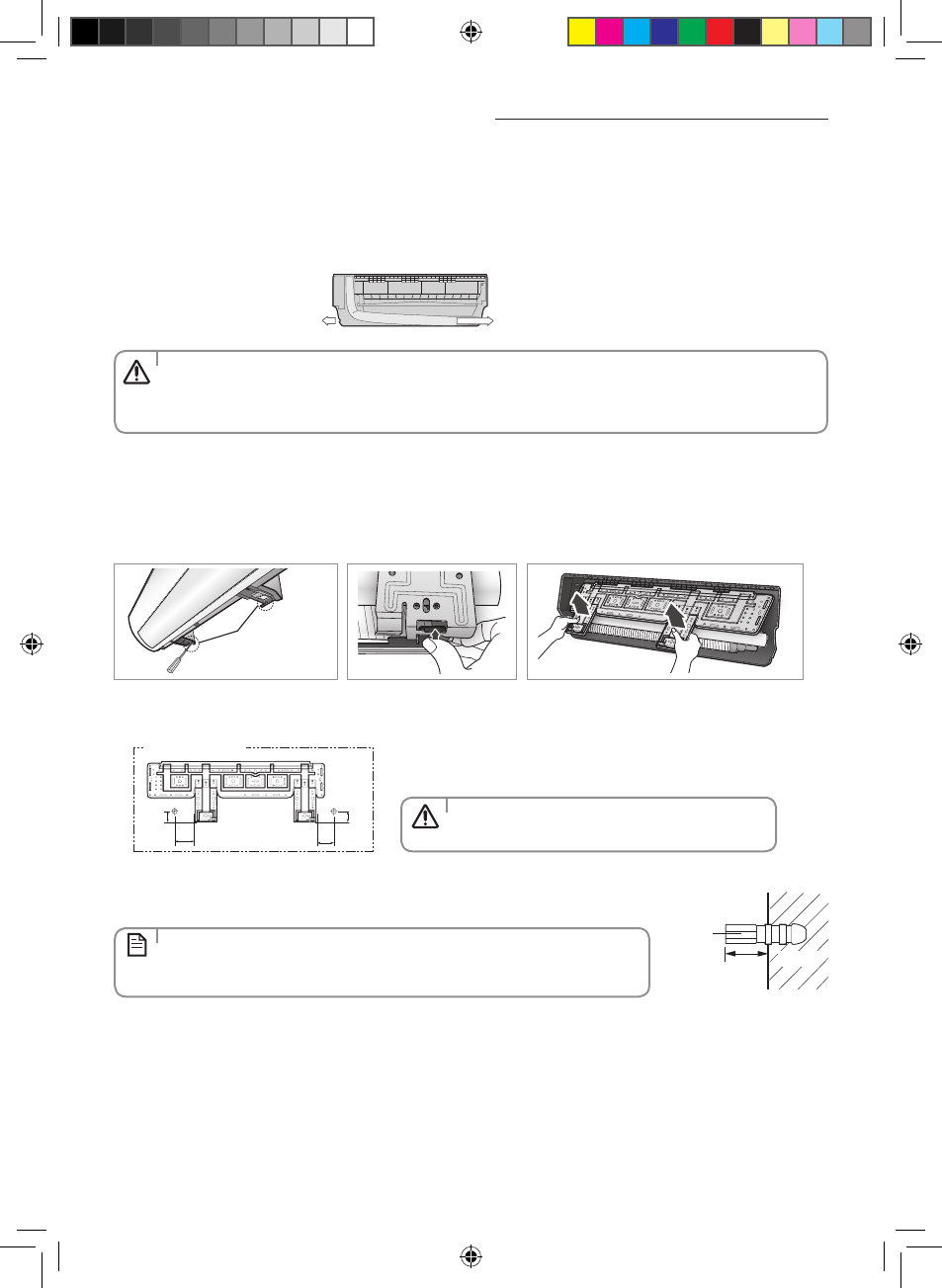

крепление монтажной пластины
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок. Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через которое
будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
• Справа (A)
• Слева (B)
3. Определите положение отверстия для трубки и сливного шланга как показано на рисунке, и просверлите отверстие
внутренним диаметром 65 мм так, чтобы оно слегка наклонялось вниз.
Стена
<20 мм
Пробка из
пластика
4. Закрепите внутренний блок.
Если вы крепите внутренний блок к стене
(1) Прикрепите монтажую пластину к стене, не забывая о весе внутреннего блока.
Если вы крепите внутренний блок на оконной раме
(1) Определите положение деревянных стоек, которые нужно прикрепить к оконной раме.
(2) Прикрепите деревянные стойки к оконной раме, учитывая вес внутреннего блока.
(3) Прикрепите монтажную пластину к деревянным стойкам, пользуясь винтами-саморезами.
Если вы крепите внутренний блок к гипсокартону
(1) Воспользуйтесь крепежеискателем, чтобы определить расположение стояков.
(2) Закрепите подвеску пластины на двух стояках.
• Если вы будете крепить эту пластину к бетонной стене с использованием пробок
из пластика, следите за тем, чтобы промежуток между стеной и пластиной,
создаваемый указанной пробкой, был не более 20 мм.
• После того, как вы выберите направление трубки,
просверлите только одно отверстие.
Отверстие для трубки (Ø65 мм)
36
147
81
36
1. Снимите крышку, как описано на странице 41~43.
2. Снимите с внутреннего блока Пластину для навешивания.
(1) Отвинтите 2 винта, которыми Пластина для навешивания крепится к внутреннему блоку.
(2)
Выдавливайте крючки (в нижней части внутреннего блока) вверх, чтобы снять установочную пластину с крючков, которые ее
удерживают.
(3) Потяните установочную пластину, чтобы полностью вытащить ее из внутреннего блока.
Screw(M4x10)
Винт
• Вы можете установить трубку хладагента в левой или правой части внутреннего блока.
• При изменении направления трубки слева направо, не изгибайте ее слишком резко, а медленно поворачивайте ее в
противоположное направление, как показано на рисунке. В противном случае эта трубка может быть повреждена в
процессе изгиба.
A
B
Направление трубки
ПРИМЕЧаНИЕ
ОСтОРОЖНО
ОСтОРОЖНО
