Подсоединение громкоговорителей
акустической системы

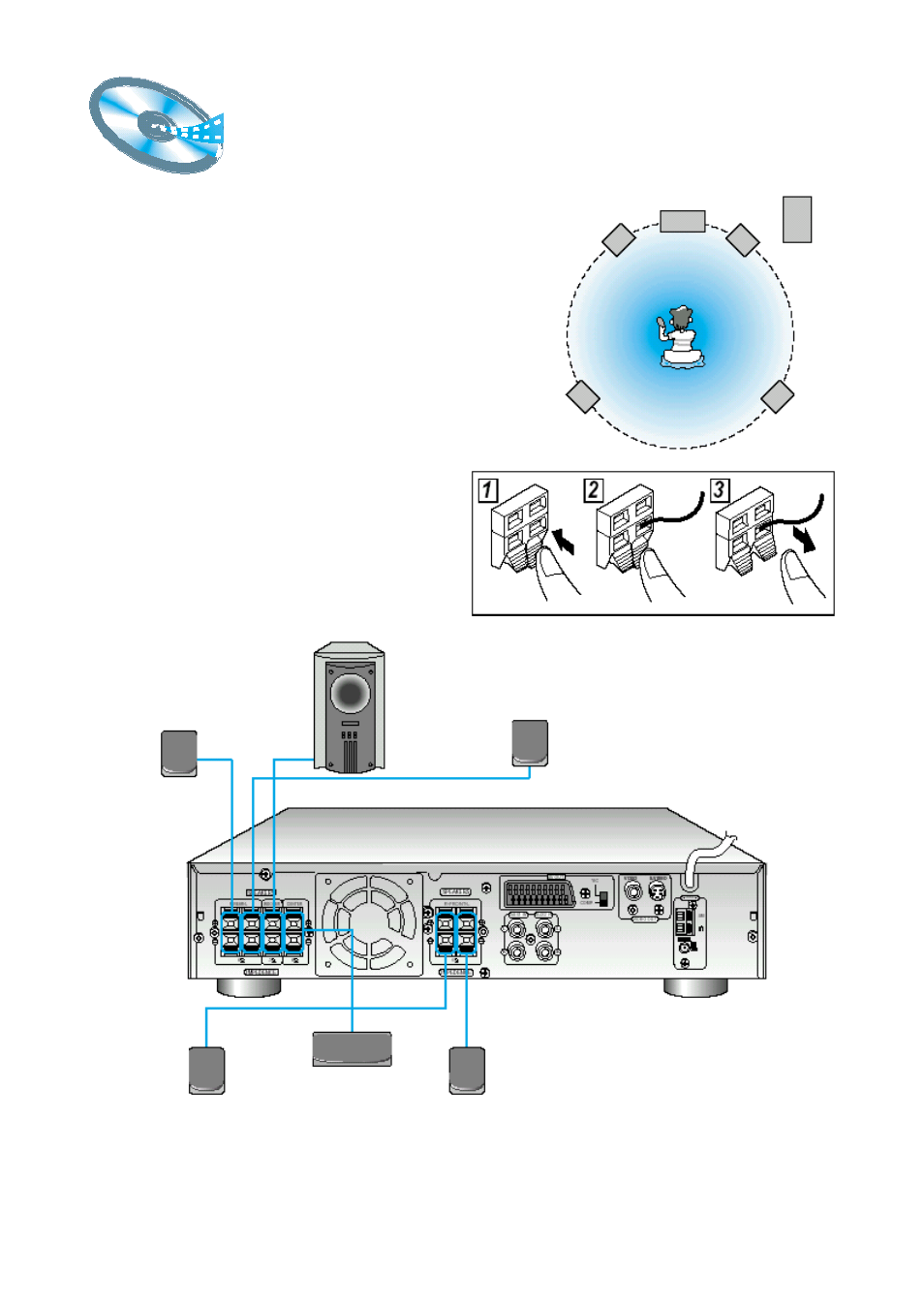

• С помощью прилагаемых шнуров для громкоговорителей
подсоедините сателлитные громкоговорители,
центральный громкоговоритель и сабвуфер к клеммам
на задней панели системы.
• Подсоединяйте провод с изоляцией белого цвета к
красной (+) клемме, а провод с изоляцией черного цвета
к черной (-) клемме соответственно.
1
Нажмите и удерживайте язычок клеммы.
2
Вставьте провод от громкоговорителя.
3
Уберите палец.
Примечание
• За более подробной информацией об установке времени задержки
обратитесь к разделу "Настройка громкоговорителей акустической системы"
на стр. 30.
Левый фронтальный
громкоговоритель
Центральный
громкоговоритель
Правый
фронтальный
громкоговоритель
Сабвуфер
Правый тыловой
громкоговоритель
Левый тыловой
громкоговоритель
Левый тыловой
громкоговоритель
Сабвуфер
Правый тыловой
громкоговоритель
Правый фронтальный
громкоговоритель
Левый фронтальный
громкоговоритель
Центральный
громкоговоритель
