20
Pyccкий
Подключения

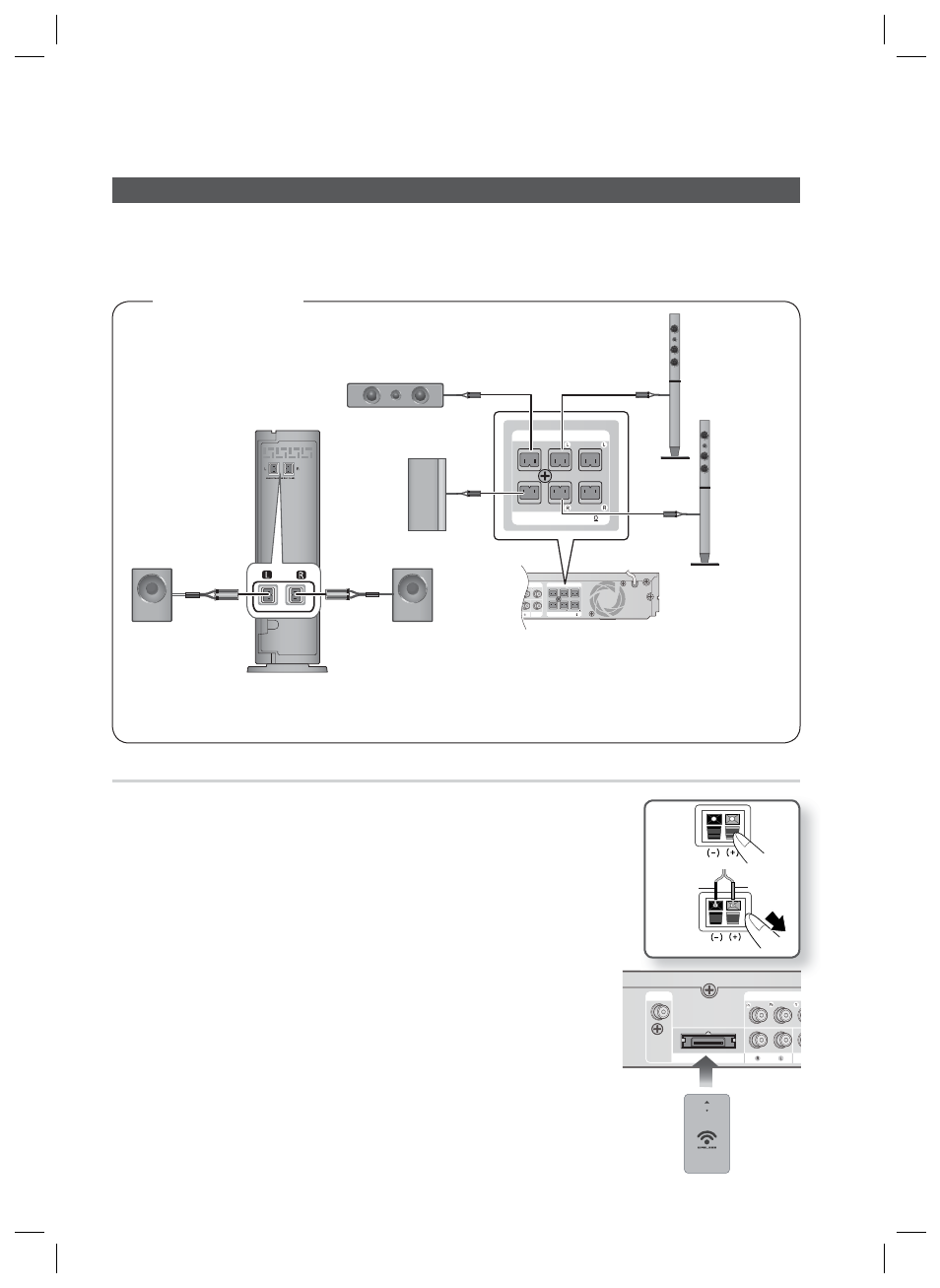

Подключение дополнительного модуля беспроводного приемника
Чтобы подключить боковые громкоговорители беспроводным способом, у продавца Samsung
необходимо приобрести модуль беспроводного приемника и плату TX.
Это устройство необходимо подключать только с помощью SWA-5000.
Модуль беспроводного приемника (SWA-5000)
Нажмите вниз фиксатор разъемов на задней панели
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Когда устройство выключено, вставьте плату TX в разъем платы TX
(WIRELESS) на задней панели устройства.
Вставьте плату TX в соответствующий разъем, держа ее наклейкой
"WIRELESS" вверх.
Плата TX обеспечивает связь между устройством и модулем
беспроводного приемника.
Подключите левый и правый боковые громкоговорители к модулю
беспроводного приемника.
Подсоедините кабель питания модуля беспроводного приемника к
сетевой розетке.
•
1.
2.
3.
4.
•
•
5.
6.
Черный Красный
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3 VIDEO OUT N
SURROUND SUBWOOFER
CENTER FRONT SURROUND
ONENT OUT
VIDEO OUT
NT OUT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
SURROUND SUBWOOFER
CENTER FRONT SURROUND
Для HT-D5530K
* Инструкции по установке громкоговорителей для модели HT-D5550K см. на стр. 18.
Модуль беспроводного приемника
Боковой
громкоговоритель (Л) Боковой
громкоговоритель (П)
Сабвуфер
Фронтальный
громкоговоритель (П)
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
FM ANT
WIRELESS VIDE AUX IN
COMPONENT OUT FM ANT
VIDE AUX IN
COMPONENT OUT
Плата TX
