Подключения

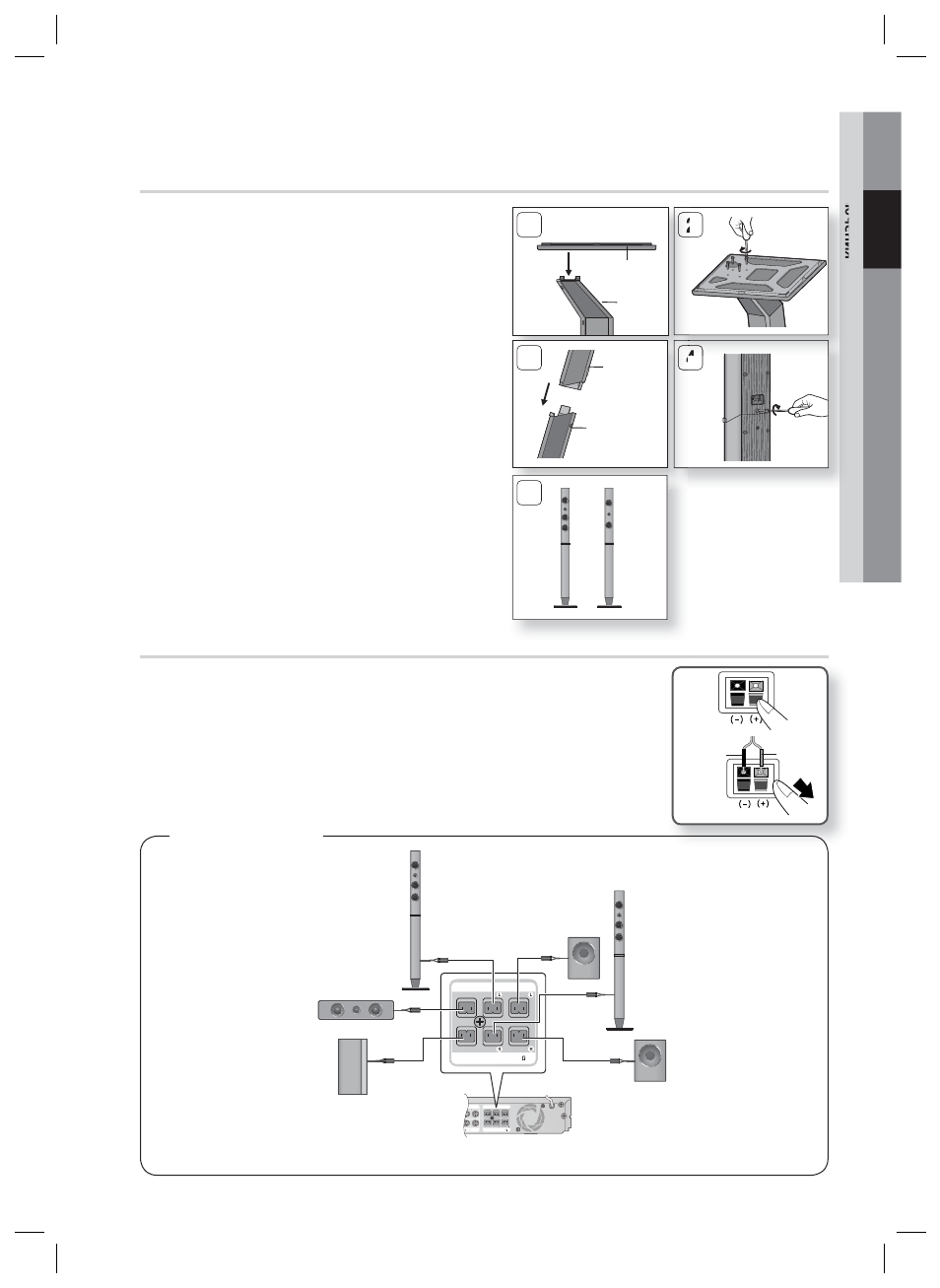

Установка громкоговорителей на высокую подставку
Переверните основание подставки нижней стороной
вверх и прикрепите к подставке.
Вставьте небольшие винты (4x20, для подсоединения
стойки и основания стойки) в четыре отмеченных
отверстия и вкрутите их по часовой стрелке с
помощью отвертки, как показано на рисунке.
ПРИМЕЧАНИЕ
При использовании динамометрической отвертки
не прилагайте чрезмерных усилий. В противном
случае ее можно повредить, или она будет
проворачиваться (динамометрическая отвертка -
менее 15 кгс см).
Закрепите громкоговоритель сверху на собранной
подставке.
Вставьте другой большой винт (5x15, для
подсоединения динамика и стойки) в отверстие с
задней стороны громкоговорителя и вкрутите его с
помощью отвертки по часовой стрелке.
Это внешний вид после установки динамика.
Выполните эти действия, чтобы установить другой
динамик.
1.
2.
!

3.
4.
5.
Подключение громкоговорителей
Нажмите вниз фиксатор разъемов на задней панели
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Выполните подключение к разъемам на задней панели устройства,
учитывая цвета разъемов и гнезд громкоговорителей.
1.
2.
3.
Черный Красный
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3 VIDEO OUT SURROUND SUBWOOFER
CENTER FRONT SURROUND ONENT OUT
VIDEO OUT
NT OUT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
SURROUND SUBWOOFER
CENTER FRONT SURROUND
Для HT-D5530K
* Инструкции по установке громкоговорителей для модели HT-D5550K см. на стр. 18.
4
2
Подставка
Основание
подставки
1
3
Подставка
Громкоговоритель
5
или
Боковой
громкоговоритель (Л)
Боковой
громкоговоритель (П)
Фронтальный
громкоговоритель (П)
Фронтальный
громкоговоритель (Л)
Сабвуфер
Центральный
громкоговоритель
